2/2-veis magnetventil Serie 21A16 Store
  1. Produkter
  2. Armaturer
  3. Magnetventiler for væsker og gasser
  4. 2/2-veis magnetventiler – direktstyrt
  5. 2/2-veis magnetventil Serie 21A16
  6. 21A16KV25-BDV08230AY-C003-32-LV-1

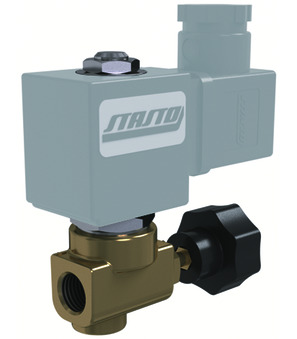

21A16KV25-BDV08230AY-C003-32-LV-1

21A16KV25-BDV08230AY-C003-32-LV-1

21A16KV25
2/2-veis magnetventil Serie 21A16; direktevirkende; NC; Hus Messing; Føringsrør Rustfritt stål ettstykke; Mengdejustering; Standardspole BDV; Støpselbredde 32mm; G 1/4"; DN 2,5mm; Trykk AC 0-14bar; Trykk DC 0-9bar; Tetning FKM; Medium -10/+140°C; Byggelengde 32,5mm
BDV08230AY
Magnetspole Type BDV; for fuktige omgivelser; Godkjenning CSA/UL/VDE; Støpselbredde 32mm; Spenning 230V/50Hz, 240V/60Hz
C003-32-LV-1
Apparatkontakt; Støpselbredde 32mm; med innebygd LED-gul og VDR; Spenning 230VAC/DC

2/2-Wege-Magnetventil Serie 21A16
Skriv inn nr.: 84818099
Opprinnelsesland: Italia
Vekt: 0.35 kg
Kort varenummer: 21A16KV25BDV08230AYC00332LV1
https://www.stasto.com/web/image/product.template/184235/image_1920?unique=5a4e198

BDV08230AY
Magnetna tuljava Tip BDV; za vlažno okolje; certifikat CSA/UL/VDE; širina vtiča 32mm; napetost 230V/50Hz, 240V/60Hz
C003-32-LV-1
vtičnica; širina vtiča 32mm; z vgrajeno LED-rumeno in VDR; napetost 230VAC/DC

92,80 € 92.8 EUR 92,80 €

price on request

  • Innvendig gjenge
  • DN
  • Byggelengde
  • Støpselbredde
  • Utførelse
  • Spenning
  • Spenningstype
  • Trykk AC
  • Trykk DC
  • Tetning
  • Spole
  • Medietemperatur
  • Godkjenning

Denne kombinasjonen eksisterer ikke.

Tilgjengelighet:
Kontakt oss

Del

<<Abmessung>>
Innvendig gjenge G 1/4"
DN 2,5 mm
Byggelengde 32,5 mm
Types of construction
Støpselbredde 32 mm
<<Ausführung>>
Utførelse med innebygd LED-gul og VDR
Electrical figures
Spenning 230V/50Hz-240V/60Hz
Spenningstype AC
<<Druck>>
Trykk AC 0...14 bar
Trykk DC 0...9 bar
<<Materialien>>
Tetning FKM
<<Eigenschaften>>
Spole BDV
Medietemperatur -10...+140 °C
Godkjenning UL/CSA/VDE
