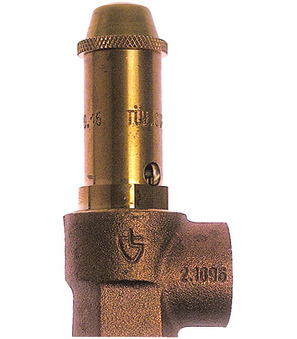

Valvola di sicurezza 1"-16-9,47
Valvola di sicurezza Serie SV04; con sfiato rotativo; Corpo Bronzo rosso (bronzo da fonderia); Guarnizione NBR; Applicazione: Acqua, fluidi neutri; Temperatura del fluido -30…+130°C; possibili pressioni di regolazione 1...16bar a incrementi di 0,1 bar; G 1"; DN 16mm; Capacità di scarico a 6 bar(g) acqua 9,47m3/h
Inserisci il n.: 84814090
Paese di origine: Germania
Peso: 0.5 kg
Numero articolo breve: SV041016X
Paese di origine: Germania
Peso: 0.5 kg
Numero articolo breve: SV041016X
Sicherheitsventil Serie SV04; mit Drehanlüftung; Körper Rotguss; Dichtung NBR; Anwendung: Wasser, neutrale Flüssigkeiten; Mediumstemperatur -30…+130°C; mögliche Einstelldrücke 1...16bar in 0,1bar-Schritten; G 1"; DN 16mm; Abblaseleistung bei 6bar(g) Wasser 9,47m3/h
| <<Abmessung>> | |
|---|---|
| Filettatura interna | G 1" |
| DN | 16 mm |
| <<Eigenschaften>> | |
| Capacità di scarico a 6 bar(g) acqua | 9,47 m3/h |
