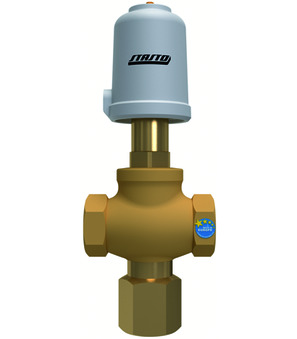

Valvola a sede comandata a pressione SE10-10-RT51
Valvola a sede comandata a pressione Serie SE10-RT; NC; Versione a 3 vie; Corpo Bronzo rosso; Guarnizione PTFE; Filettatura interna; per fluidi gassosi e liquidi; Temperatura del fluido -30...+170°C; RP 1"; DN 25mm; Pressione di esercizio 0-6bar; Pressione di pilotaggio 5-9bar; Diametro Attuatore 50mm
Inserisci il n.: 84818079
Paese di origine: Germania
Peso: 2.22 kg
Numero articolo breve: SE1010RT51
Paese di origine: Germania
Peso: 2.22 kg
Numero articolo breve: SE1010RT51
Druckgesteuertes Sitzventil Serie SE10-RT; NC; 3-Wege-Ausführung; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C; RP 1"; DN 25mm; Betriebsdruck 0-6bar; Steuerdruck 5-9bar; Durchmesser Antrieb 50mm
| <<Abmessung>> | |
|---|---|
| Filettatura interna | RP 1" |
| DN | 25 mm |
| Diametro Attuatore | 50 mm |
| <<Druck>> | |
| Pressione di esercizio | 0...6 bar |
| pressione di comando | 5...9 bar |
| <<Eigenschaften>> | |
| Temperatura del fluido | -30...+170 °C |
Schede tecniche, istruzioni, file 3D e certificati...
Nella tua lingua
ZIPData Sheets
1Scheda tecnica_Valvola a sede comandata dalla pressione Serie SE10-RT_IT.pdf
Scaricamento
CAD / 3D
1CADSTEP_SE1010RT51.stp
Scaricamento
Datové listy
1Datový list_Sedlový ventil - tlakem ovládaný série SE10-RT_CS.pdf
Scaricamento
Data Sheets
1Datablad_Trykstyret sædeventil Serie SE10-RT_DA_DK.pdf
Scaricamento
Datenblätter
1Datenblatt_Druckgesteuertes Sitzventil Serie SE10-RT_DE.pdf
Scaricamento
Data Sheets
1Δελτίο δεδομένων_Πιλοτικά ελεγχόμενη βαλβίδα έδρας υπό πίεση Σειρά SE10-RT_EL_GR.pdf
Scaricamento
Data Sheets
1Data sheet_Pneumatically operated seat valve Series SE10-RT_EN.pdf
Scaricamento
Data Sheets
1Ficha técnica_Válvula de asiento pilotada por presión Serie SE10-RT_ES.pdf
Scaricamento
Data Sheets
1Tietolehti_Paineohjattu istukkaventtiili Sarja SE10-RT_FI.pdf
Scaricamento
Data Sheets
1Fiche technique_Soupape à siège pilotée par pression Série SE10-RT_FR.pdf
Scaricamento
Data Sheets
1Podatkovni list_Tlačno upravljani sjedeći ventil Serija SE10-RT_HR.pdf
Scaricamento
Adatlapok
1Adatlap_pneumatikusan vezérelt ülékes szelep sorozat SE10-RT_HU.pdf
Scaricamento
Data Sheets
1Datablad_Trykkstyrt seteventil Serie SE10-RT_NB_NO.pdf
Scaricamento
Data Sheets
1Datasheet_Drukgestuurd zittingventiel Serie SE10-RT_NL.pdf
Scaricamento
Karty katalogowe
1Arkusz danych_zawór grzybkowy z napędem pneumatycznym Seria SE10-RT_PL.pdf
Scaricamento
Data Sheets
1Fișă de date_Supapă cu clapetă controlată de presiune serie SE10-RT_RO.pdf
Scaricamento
Podatkovni listi
1Podatkovni list_Tlačno krmiljen sedežni ventil serija SE10-RT_SL.pdf
Scaricamento
Data Sheets
1Tehnički list_pneumatski upravljani ventil sa sedištem serije SE10-RT_SRLATIN.pdf
Scaricamento
Data Sheets
1Datablad_Tryckstyrd sätesventil Serie SE10-RT_SV.pdf
Scaricamento
Nessun ricambio è disponibile per questo prodotto.
