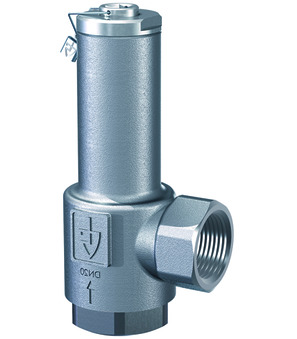

Valvola di scarico della pressione RV17-112-38-2/12
Valvola di scarico della pressione Serie RV17; testa superiore a tenuta d’olio e gas; Corpo 1.4408; senza numero di collaudo del componente; Connessione 11/2"; DN 38mm; Campo di pressione 2...12bar; Guarnizione FKM; Temperatura del fluido -20…+200°C
Inserisci il n.: 84814010
Paese di origine: Germania
Peso: 2.61 kg
Numero articolo breve: RV1711238212
Paese di origine: Germania
Peso: 2.61 kg
Numero articolo breve: RV1711238212
Entlastungsventil Serie RV17; öl- und gasdichter Oberteil; Körper 1.4408; ohne Bauteilprüfnummer; Anschluss 11/2"; DN 38mm; Druckbereich 2...12bar; Dichtung FKM; Mediumstemperatur -20…+200°C
| <<Abmessung>> | |
|---|---|
| Filettatura interna | G 1 1/2" |
| DN | 38 mm |
| <<Druck>> | |
| Campo di pressione | 2...12 bar |
| <<Materialien>> | |
| Guarnizione | FKM |
| <<Eigenschaften>> | |
| Temperatura del fluido | -20...+200 °C |
Schede tecniche, istruzioni, file 3D e certificati...
Nella tua lingua
ZIPData Sheets
1Scheda tecnica_Valvola di scarico della pressione Serie RV17_IT.pdf
Scaricamento
CAD / 3D
1CADSTEP_RV1711238212.stp
Scaricamento
Datové listy
1Datový list_odlehčovací ventil série RV17_CS.pdf
Scaricamento
Montážní a provozní návody
1Návod k montáži a obsluze_odlehčovací ventil série RV17_CS.pdf
Scaricamento
Prohlášení o shodě
1Prohlášení o shodě_odlehčovací ventil série RV17_CS.pdf
Scaricamento
Data Sheets
1Datablad_Aflastningsventil Serie RV17_DA_DK.pdf
Scaricamento
Datenblätter
1Datenblatt_Entlastungsventil Serie RV17_DE.pdf
Scaricamento
Montage- und Betriebsanleitungen
1Montage- und Betriebsanleitung_Entlastungsventil Serie RV17_DE.pdf
Scaricamento
Konformitätserklärungen
1Konformitätserklärung_Entlastungsventil Serie RV17_DE.pdf
Scaricamento
Data Sheets
1Δελτίο δεδομένων_Βαλβίδα εκτόνωσης πίεσης Σειρά RV17_EL_GR.pdf
Scaricamento
Data Sheets
1Data sheet_Relief valve Series RV17_EN.pdf
Scaricamento
Assembly and Operating Instructions
1Assembly and operating instructions_Relief valve Series RV17_EN.pdf
Scaricamento
Declarations of Conformity
1Declaration of conformity_Relief valve Series RV17_EN.pdf
Scaricamento
Data Sheets
1Ficha técnica_Válvula de descarga Serie RV17_ES.pdf
Scaricamento
Data Sheets
1Tietolehti_Paineenpoistoventtiili Sarja RV17_FI.pdf
Scaricamento
Data Sheets
1Fiche technique_Soupape de décharge Série RV17_FR.pdf
Scaricamento
Data Sheets
1Podatkovni list_Rasterventil Serija RV17_HR.pdf
Scaricamento
Adatlapok
1Adatlap_nyomáshatároló szelep sorozat RV17_HU.pdf
Scaricamento
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_nyomáshatároló szelep sorozat RV17_HU.pdf
Scaricamento
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_nyomáshatároló szelep sorozat RV17_HU.pdf
Scaricamento
Data Sheets
1Datablad_Avlastningsventil Serie RV17_NB_NO.pdf
Scaricamento
Data Sheets
1Datasheet_Ontlastventiel Serie RV17_NL.pdf
Scaricamento
Karty katalogowe
1Arkusz danych_zawór upustowy Seria RV17_PL.pdf
Scaricamento
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_zawór upustowy Seria RV17_PL.pdf
Scaricamento
Deklaracje zgodności
1Deklaracja zgodności_zawór upustowy Seria RV17_PL.pdf
Scaricamento
Data Sheets
1Fișă de date_Supapă de siguranță serie RV17_RO.pdf
Scaricamento
Podatkovni listi
1Podatkovni list_Razbremenilni ventil serija RV17_SL.pdf
Scaricamento
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_Razbremenilni ventil serija RV17_SL.pdf
Scaricamento
Izjave o skladnosti
1Izjava o skladnosti_Razbremenilni ventil serija RV17_SL.pdf
Scaricamento
Data Sheets
1Tehnički list_prelivni ventil serije RV17_SRLATIN.pdf
Scaricamento
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_prelivni ventil serije RV17_SRLATIN.pdf
Scaricamento
Declarations of Conformity
1Deklaracija o usklađenosti_prelivni ventil serije RV17_SRLATIN.pdf
Scaricamento
Data Sheets
1Datablad_Avlastningsventil Serie RV17_SV.pdf
Scaricamento
Nessun ricambio è disponibile per questo prodotto.
