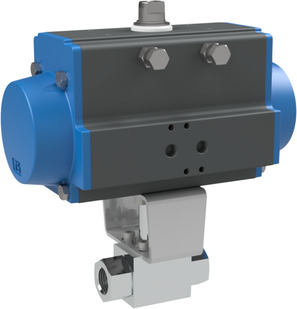

Valvola a sfera con attuatore pneumatico rotativo BA668-38-S0

Valvola a sfera con attuatore pneumatico rotativo BA668-38-S0

Valvola a sfera con attuatore pneumatico rotativo Serie BA668; Filettatura interna; Corpo, Sfera 1.4571/1.4404; Guarnizioni POM/FKM; con anello di protezione contro l’erosione; attuatore semplice effetto; Pressione di pilotaggio 5,5...8bar; Temperatura del fluido -20...+100°C; per gas; G 3/8"; Diametro nominale 10mm; Campo di pressione 0...500bar; Lunghezza d’installazione 72mm; Attuatore PAS1005

Inserisci il n.: 84818081
Paese di origine: Italia
Peso: 8.11 kg
Numero articolo breve: BA66838S0
https://www.stasto.com/web/image/product.template/135015/image_1920?unique=f96ddcc

Kugelhahn mit Druckluftdrehantrieb Serie BA668; Innengewinde; Gehäuse, Kugel 1.4571/1.4404; Dichtungen POM/FKM; mit Erosionsschutzring; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+100°C; für Gase; G 3/8"; Nennweite 10mm; Druckbereich 0...500bar; Einbaulänge 72mm; Antrieb PAS1005

999.999,00 € 999999.0 EUR 999.999,00 €

Su richiesta

  • Interfaccia valvola Namur
  • Filettatura interna
  • DN
  • Lunghezza di costruzione
  • larghezza della spina
  • Esecuzione
  • tensione
  • Campo di pressione
  • Bobina
  • Attuatore

Questa combinazione non esiste.

Disponibilità:
Contattaci

Condividi

<<Abmessung>>
Filettatura interna G 3/8"
DN 10 mm
Lunghezza di costruzione 72 mm
<<Druck>>
Campo di pressione 0...500 bar
<<Eigenschaften>>
Attuatore PAS1005

Schede tecniche, istruzioni, file 3D e certificati...

Nella tua lingua
ZIP
Data Sheets
1
Scheda tecnica_Valvola a sfera con attuatore pneumatico rotativo Serie BA668_IT.pdf
Scaricamento
CAD / 3D
1
CADSTEP_BA66838S0.stp
Scaricamento

ZIP
Datové listy
2
Datový list_kulový kohout s otočným pneumatickým pohonem série BA668_CS.pdf
Scaricamento
Datový list_kulový kohout s otočným pneumatickým pohonem série BA668_CS.pdf
Scaricamento

ZIP
Data Sheets
1
Datablad_Kugleventil med pneumatisk drejedrev Serie BA668_DA_DK.pdf
Scaricamento

ZIP
Datenblätter
2
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BA668_DE.pdf
Scaricamento
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BA668_DE.pdf
Scaricamento

ZIP
Data Sheets
1
Δελτίο δεδομένων_Σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BA668_EL_GR.pdf
Scaricamento

ZIP
Data Sheets
2
Data sheet_Ball valve with pneumatic actuator Series BA668_EN.pdf
Scaricamento
Data sheet_Ball valve with pneumatic actuator Series BA668_EN.pdf
Scaricamento

ZIP
Data Sheets
1
Ficha técnica_Válvula de bola con actuador neumático rotativo Serie BA668_ES.pdf
Scaricamento

ZIP
Data Sheets
1
Tietolehti_Palloventtiili paineilmatoimisella kääntötoimilaitteella Sarja BA668_FI.pdf
Scaricamento

ZIP
Data Sheets
1
Fiche technique_Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BA668_FR.pdf
Scaricamento

ZIP
Data Sheets
1
Podatkovni list_Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BA668_HR.pdf
Scaricamento

ZIP
Adatlapok
2
Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA668_HU.pdf
Scaricamento
Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA668_HU.pdf
Scaricamento

ZIP
Data Sheets
1
Datablad_Kuleventil med pneumatisk roterende aktuator Serie BA668_NB_NO.pdf
Scaricamento

ZIP
Data Sheets
1
Datasheet_Kogelkraan met pneumatische draaiaandrijving Serie BA668_NL.pdf
Scaricamento

ZIP
Karty katalogowe
2
Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BA668_PL.pdf
Scaricamento
Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BA668_PL.pdf
Scaricamento

ZIP
Data Sheets
1
Fișă de date_Robinet cu bilă cu actuator rotativ pneumatic serie BA668_RO.pdf
Scaricamento

ZIP
Podatkovni listi
2
Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA668_SL.pdf
Scaricamento
Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA668_SL.pdf
Scaricamento

ZIP
Data Sheets
2
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BA668_SRLATIN.pdf
Scaricamento
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BA668_SRLATIN.pdf
Scaricamento

ZIP
Data Sheets
1
Datablad_Kulventil med pneumatiskt vriddon Serie BA668_SV.pdf
Scaricamento
BA668-38-B-01 x 1.0 pezzi.
Valvola a sfera ad alta pressione BA668-38-B-01
Valvola a sfera ad alta pressione Serie BA668; Filettatura interna; forato per montaggio attuatore; Corpo, Sfera 1.4408; Guarnizioni POM/FKM; con anello di protezione contro l’erosione; per gas; Temperatura del fluido -20...+100°C; G 3/8"; Diametro nominale 10mm; Campo di pressione 0...500bar; Lunghezza d’installazione 72mm; Flangia ISO5211 F03; Sezione quadra 9mm
Attuatore rotativo pneumatico PAS1005
PAS1005 x 1.0 pezzi.
Attuatore rotativo pneumatico PAS1005
Attuatore rotativo pneumatico Serie PAS; ATEX II 2 G/D; ad azione semplice; Angolo di rotazione 90°; secondo ISO 5211/NAMUR; Campo di pressione di esercizio max. 8bar; Diametro 100mm; Flangia ISO5211 F07/F10; Quadro interno 17mm; Coppia a 5,5 bar 42,3Nm
ATSV0703 x 1.0 pezzi.
ATSV0703
Banco di montaggio; Material Acciaio zincato; Flangia 1 F07; Flangia 2 F03; Altezza 60mm
IV/00088/13 x 1.0 pezzi.
IV/00088/13
Perno; 1.4305; Diametro 20mm; Altezza del perno 55mm; Quadro esterno 14mm; Altezza del quadro esterno 18mm; Quadro interno 9mm; Altezza quadro interna 9mm
