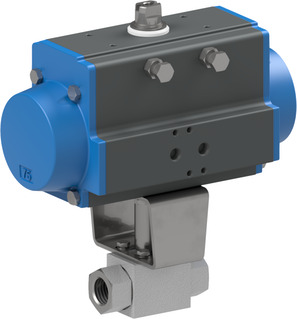

Valvola a sfera con attuatore pneumatico rotativo BA233-34-D0

Valvola a sfera con attuatore pneumatico rotativo BA233-34-D0

Valvola a sfera con attuatore pneumatico rotativo Serie BA233; Filettatura interna; Corpo Acciaio zincato; Sfera Acciaio; Guarnizioni POM/NBR; attuatore doppio effetto; Pressione di pilotaggio 5,5...8bar; Temperatura del fluido -20...+100°C; per fluidi; G 3/4"; Diametro nominale 20mm; Campo di pressione 0...420bar; Lunghezza d’installazione 95mm; Attuatore PAD085

Inserisci il n.: 84818081
Paese di origine: Italia
Peso: 5.78 kg
Numero articolo breve: BA23334D0
https://www.stasto.com/web/image/product.template/139676/image_1920?unique=f13b99d

Kugelhahn mit Druckluftdrehantrieb Serie BA233; Innengewinde; Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+100°C; für Flüssigkeiten; G 3/4"; Nennweite 20mm; Druckbereich 0...420bar; Einbaulänge 95mm; Antrieb PAD085

464,60 € 464.6 EUR 464,60 €

price on request

  • Interfaccia di montaggio VDI/VDE 3845
  • Interfaccia di montaggio 2 VDI/VDE 3845
  • Interfaccia valvola Namur
  • Filettatura interna
  • DN
  • Lunghezza di costruzione
  • larghezza della spina
  • Tipo di interruttore
  • Esecuzione
  • tensione
  • potenza di commutazione
  • Campo di pressione
  • Materiale dei contatti
  • Materiale del corpo
  • Bobina
  • Attuatore

Questa combinazione non esiste.

Disponibilità:
Contattaci

Condividi

<<Abmessung>>
Filettatura interna G 3/4"
DN 20 mm
Lunghezza di costruzione 95 mm
<<Druck>>
Campo di pressione 0...420 bar
<<Eigenschaften>>
Attuatore PAD085

Schede tecniche, istruzioni, file 3D e certificati...

Nella tua lingua
ZIP
Data Sheets
1
Scheda tecnica_Valvola a sfera con attuatore pneumatico rotativo Serie BA233_IT.pdf
Scaricamento
CAD / 3D
1
CADSTEP_BA23334D0.stp
Scaricamento

ZIP
Datové listy
1
Datový list_kulový kohout s otočným pneumatickým pohonem série BA233_CS.pdf
Scaricamento

ZIP
Data Sheets
1
Datablad_Kugleventil med pneumatisk drejedrev Serie BA233_DA_DK.pdf
Scaricamento

ZIP
Datenblätter
1
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BA233_DE.pdf
Scaricamento

ZIP
Data Sheets
1
Δελτίο δεδομένων_Σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BA233_EL_GR.pdf
Scaricamento

ZIP
Data Sheets
1
Data sheet_Ball valve with pneumatic actuator Series BA233_EN.pdf
Scaricamento

ZIP
Data Sheets
1
Ficha técnica_Válvula de bola con actuador neumático rotativo Serie BA233_ES.pdf
Scaricamento

ZIP
Data Sheets
1
Tietolehti_Palloventtiili paineilmatoimisella kääntötoimilaitteella Sarja BA233_FI.pdf
Scaricamento

ZIP
Data Sheets
1
Fiche technique_Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BA233_FR.pdf
Scaricamento

ZIP
Data Sheets
1
Podatkovni list_Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BA233_HR.pdf
Scaricamento

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA233_HU.pdf
Scaricamento

ZIP
Data Sheets
1
Datablad_Kuleventil med pneumatisk roterende aktuator Serie BA233_NB_NO.pdf
Scaricamento

ZIP
Data Sheets
1
Datasheet_Kogelkraan met pneumatische draaiaandrijving Serie BA233_NL.pdf
Scaricamento

ZIP
Karty katalogowe
1
Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BA233_PL.pdf
Scaricamento

ZIP
Data Sheets
1
Fișă de date_Robinet cu bilă cu actuator rotativ pneumatic serie BA233_RO.pdf
Scaricamento

ZIP
Podatkovni listi
1
Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA233_SL.pdf
Scaricamento

ZIP
Data Sheets
1
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BA233_SRLATIN.pdf
Scaricamento

ZIP
Data Sheets
1
Datablad_Kulventil med pneumatiskt vriddon Serie BA233_SV.pdf
Scaricamento
BA233-34-B x 1.0 pezzi.
Valvola a sfera ad alta pressione BA233-34-B
Valvola a sfera ad alta pressione Serie BA233; Filettatura interna; forato per montaggio attuatore; Corpo Acciaio zincato; Sfera Acciaio; Guarnizioni POM/NBR; Temperatura del fluido -20...+100°C;; G 3/4"; Diametro nominale 20mm; Campo di pressione 0...420bar; Lunghezza d’installazione 95mm; Flangia ISO5211 F05; Sezione quadra 14mm
Attuatore rotativo pneumatico PAD085
PAD085 x 1.0 pezzi.
Attuatore rotativo pneumatico PAD085
Attuatore rotativo pneumatico Serie PAD; ATEX II 2 G/D; a doppio effetto; Angolo di rotazione 90°; secondo ISO 5211/NAMUR; Campo di pressione di esercizio max. 8bar; Diametro 85mm; Flangia ISO5211 F05/F07; Quadro interno 17mm; Coppia a 5,5 bar 96Nm
04808007001 x 1.0 pezzi.
04808007001
Banco di montaggio; Acciaio zincato; F05/F07-F05; Altezza 60mm
A4/338/99 x 1.0 pezzi.
A4/338/99
Perno; 1.4305; Diametro 25mm; Altezza del perno 54mm; Quadro esterno 14mm; Altezza del quadro esterno 15mm; Quadro interno 14mm; Altezza quadro interno 15mm
