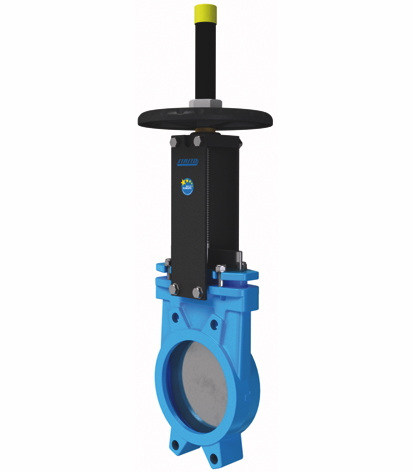

Serranda a ghigliottina con volantino Serie A1V-PIB Store

A1V2H2-5-250-PIB-MSU03/2

A1V2H2-5-250-PIB-MSU03/2

A1V2H2-5-250-PIB
<<Plattenschieber mit Handrad>> <<Serie>> A1V-PIB; <<Zwischenflanschausführung>>; <<steigende Spindel>>; <<Gehäuse>> <<Gehäuse>> <<GG25>>/<<GGG50>>; <<Schieberplatte>> <<1.4301>>; <<weichdichtend>> <<EPDM>>; <<Packung>> PTFE-<<synthetisch>>/EPDM; <<Schrauben>> <<Edelstahl>>; <<Flanschnenndruck>> PN10; <<einseitig dichtend>>; <<Mediumstemperatur>> -5...+90°C; <<vorbereitet für 2 induktive Endlagenschalter>> MSU03, MSU04, MSU05; DN 250mm; <<Einbaulänge>> 70mm; <<Druckbereich>> 0...6bar
MSU03/2
elektrische Stellungsanzeige Serie MSU; passend für Plattenschieber; aufgebauter induktiver Näherungsschalter, 10...30VDC (1 Stück); Kabellänge 2m

Inserisci il n.: 84818061
Paese di origine: Spagna
Numero articolo breve: A1V2H25250PIBMSU032

A1V2H2-5-250-PIB
<<Plattenschieber mit Handrad>> <<Serie>> A1V-PIB; <<Zwischenflanschausführung>>; <<steigende Spindel>>; <<Gehäuse>> <<Gehäuse>> <<GG25>>/<<GGG50>>; <<Schieberplatte>> <<1.4301>>; <<weichdichtend>> <<EPDM>>; <<Packung>> PTFE-<<synthetisch>>/EPDM; <<Schrauben>> <<Edelstahl>>; <<Flanschnenndruck>> PN10; <<einseitig dichtend>>; <<Mediumstemperatur>> -5...+90°C; <<vorbereitet für 2 induktive Endlagenschalter>> MSU03, MSU04, MSU05; DN 250mm; <<Einbaulänge>> 70mm; <<Druckbereich>> 0...6bar
MSU03/2
elektrische Stellungsanzeige Serie MSU; passend für Plattenschieber; aufgebauter induktiver Näherungsschalter, 10...30VDC (1 Stück); Kabellänge 2m

Su richiesta

DN
- 250 mm
Lunghezza di costruzione
- 70 mm
Lunghezza del cavo
- 2m
Funzione
- Contatto normalmente aperto PNP
tensione
- 10-30VDC
Campo di pressione
- 0...10 bar
Versione dell’interruttore
- Interruttore di prossimità induttivo (2 Pezzo)
Temperatura del fluido
- -5...+90 °C

Questa combinazione non esiste.

Disponibilità:

<<Abmessung>>
DN	250 mm
Lunghezza di costruzione	70 mm
Lunghezza del cavo	2m
<<Funktion>>
Funzione	Contatto normalmente aperto PNP
Electrical figures
tensione	10-30VDC
<<Druck>>
Campo di pressione	0...10 bar
<<Eigenschaften>>
Versione dell’interruttore	Interruttore di prossimità induttivo (2 Pezzo)
Temperatura del fluido	-5...+90 °C
