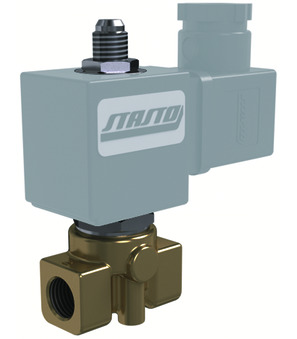

Valvola solenoide 3/2 vie 31A2FV15-U
Valvola solenoide 3/2 vie Serie 31A; azionato direttamente; Corpo Ottone; tubo di guida Acciaio inox monoblocco; Guarnizione FKM; Temperatura del fluido -10...+120°C; Funzione universale (Attacco di pressione a scelta); Bobina standard BDA; larghezza della spina 32mm; G 1/4"; DN 1,5/1,5mm; Pressione AC/DC 0-10bar; Lunghezza di costruzione 40mm
Inserisci il n.: 84818099
Paese di origine: Italia
Peso: 0.16 kg
Numero articolo breve:31A2FV15U
Paese di origine: Italia
Peso: 0.16 kg
Numero articolo breve:31A2FV15U
Valvola solenoide 3/2 vie Serie 31A; azionato direttamente; Corpo Ottone; tubo di guida Acciaio inox monoblocco; Guarnizione FKM; Temperatura del fluido -10...+120°C; Funzione universale (Attacco di pressione a scelta); Bobina standard BDA; larghezza della spina 32mm; G 1/4"; DN 1,5/1,5mm; Pressione AC/DC 0-10bar; Lunghezza di costruzione 40mm
| <<Abmessung>> | |
|---|---|
| Filettatura interna | G 1/4" |
| DN | 1,5/1,5 mm |
| Lunghezza di costruzione | 40 mm |
| Types of construction | |
| larghezza della spina | 32 mm |
| <<Druck>> | |
| Pressione AC/DC | 0...10 bar |
| <<Materialien>> | |
| Guarnizione | FKM |
| <<Eigenschaften>> | |
| Bobina | BDA |
| Temperatura del fluido | -10...+120 °C |
Schede tecniche, istruzioni, file 3D e certificati...
Nella tua lingua
ZIPData Sheets
1Scheda tecnica_Valvola solenoide 3/2 vie Serie 31A_IT.pdf
Scaricamento
CAD / 3D
1CADSTEP_31A2FV15U.stp
Scaricamento
Datové listy
2Datový list_3/2 cestný magnetventil série 31A_CS.pdf
Scaricamento
Datový list_3/2-cestné ventily - přímo řízené_CS.pdf
Scaricamento
Montážní a provozní návody
1Návod k montáži a obsluze_3/2-cestné ventily - přímo řízené_CS.pdf
Scaricamento
Data Sheets
1Datablad_3/2-vejs magnetventil Serie 31A_DA_DK.pdf
Scaricamento
Datenblätter
2Datenblatt_3/2-Wege Magnetventile - direktgesteuert_DE.pdf
Scaricamento
Datenblatt_3/2-Wege-Magnetventil Serie 31A_DE.pdf
Scaricamento
Montage- und Betriebsanleitungen
1Montage- und Betriebsanleitung_3/2-Wege Magnetventile - direktgesteuert_DE.pdf
Scaricamento
Data Sheets
1Δελτίο δεδομένων_Ηλεκτρομαγνητική βαλβίδα 3/2 οδών Σειρά 31A_EL_GR.pdf
Scaricamento
Data Sheets
2Data sheet_3/2-way solenoid valve Series 31A_EN.pdf
Scaricamento
Data sheet_3/2-way solenoid valves - directly operated_EN.pdf
Scaricamento
Assembly and Operating Instructions
1Assembly and operating instructions_3/2-way solenoid valves - directly operated_EN.pdf
Scaricamento
Data Sheets
1Ficha técnica_Válvula solenoide de 3/2 vías Serie 31A_ES.pdf
Scaricamento
Data Sheets
1Tietolehti_3/2-tie solenoidiventtiili Sarja 31A_FI.pdf
Scaricamento
Data Sheets
1Fiche technique_Électrovanne 3/2 voies Série 31A_FR.pdf
Scaricamento
Data Sheets
1Podatkovni list_3/2-putni elektromagnetski ventil Serija 31A_HR.pdf
Scaricamento
Adatlapok
2Adatlap_3/2- es mágnesszelep sorozat 31A_HU.pdf
Scaricamento
Adatlap_3/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel_HU.pdf
Scaricamento
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_3/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel_HU.pdf
Scaricamento
Data Sheets
1Datablad_3/2-veis magnetventil Serie 31A_NB_NO.pdf
Scaricamento
Data Sheets
1Datasheet_3/2-weg magneetventiel Serie 31A_NL.pdf
Scaricamento
Karty katalogowe
2Arkusz danych_3/2-drogowe zawory elektromagnetyczne - sterowanie bezpośrednie_PL.pdf
Scaricamento
Arkusz danych_3/2-drogowy zawór elektromagnetyczny Seria 31A_PL.pdf
Scaricamento
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_3/2-drogowe zawory elektromagnetyczne - sterowanie bezpośrednie_PL.pdf
Scaricamento
Data Sheets
1Fișă de date_Supapă solenoidală cu 3/2 căi serie 31A_RO.pdf
Scaricamento
Podatkovni listi
2Podatkovni list_3/2-potni magnetni ventil serija 31A_SL.pdf
Scaricamento
Podatkovni list_3/2-potni magnetni ventili - direktno krmiljeni_SL.pdf
Scaricamento
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_3/2-potni magnetni ventili - direktno krmiljeni_SL.pdf
Scaricamento
Data Sheets
2Tehnički list_3/2 elektromagnetni ventil serije 31A_SRLATIN.pdf
Scaricamento
Tehnički list_3/2 elektromagnetni ventili - direktno upravljani_SRLATIN.pdf
Scaricamento
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_3/2 elektromagnetni ventili - direktno upravljani_SRLATIN.pdf
Scaricamento
Data Sheets
1Datablad_3/2-vägs magnetventil Serie 31A_SV.pdf
Scaricamento
Nessun ricambio è disponibile per questo prodotto.
