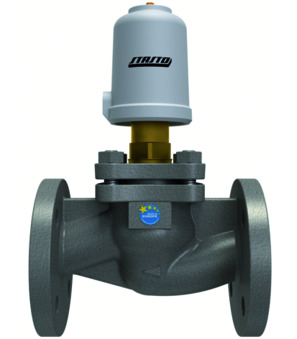

Soupape à siège pilotée par pression 32-0-16-5-10-80
Druckgesteuertes Sitzventil Serie SE06-GE; NC; Gehäuse GG25; Dichtung EPDM; Flansch PN16; für gasförmige Medien; mit dem Medienstrom schließend; Mediumstemperatur -10...+140°C; DN 32mm; Betriebsdruck 0-16bar; Steuerdruck 5-10bar; Durchmesser Antrieb 80mm
Poids: 8.55 kg
Numéro d'article court : SE0632GE81
Druckgesteuertes Sitzventil Serie SE06-GE; NC; Gehäuse GG25; Dichtung EPDM; Flansch PN16; für gasförmige Medien; mit dem Medienstrom schließend; Mediumstemperatur -10...+140°C; DN 32mm; Betriebsdruck 0-16bar; Steuerdruck 5-10bar; Durchmesser Antrieb 80mm
Ce produit n'est plus disponible.
| <<Abmessung>> | |
|---|---|
| DN | 32 mm |
| Diamètre Actionneur | 80 mm |
| <<Druck>> | |
| Pression de service | 0...16 bar |
| Pression de pilotage | 5...10 bar |
| <<Eigenschaften>> | |
| Température du fluide | -10...+140 °C |
Fiches techniques, instructions, fichiers 3D et certificats...
Dans votre langue
ZIPCAD / 3D
1CADSTEP_SE0632GE81.stp
Télécharger
Prohlášení o shodě
1Prohlášení o shodě_Sedlový ventil - tlakem ovládaný série SE06-GE_CS.pdf
Télécharger
Konformitätserklärungen
1Konformitätserklärung_Druckgesteuertes Sitzventil Serie SE06-GE_DE.pdf
Télécharger
Declarations of Conformity
1Declaration of conformity_Pneumatically operated seat valve Series SE06-GE_EN.pdf
Télécharger
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_pneumatikusan vezérelt ülékes szelep sorozat SE06-GE_HU.pdf
Télécharger
Deklaracje zgodności
1Deklaracja zgodności_zawór grzybkowy z napędem pneumatycznym Seria SE06-GE_PL.pdf
Télécharger
Izjave o skladnosti
1Izjava o skladnosti_Tlačno krmiljen sedežni ventil serija SE06-GE_SL.pdf
Télécharger
Declarations of Conformity
1Deklaracija o usklađenosti_pneumatski upravljani ventil sa sedištem serije SE06-GE_SRLATIN.pdf
Télécharger
Aucune pièce détachée n'est disponible pour ce produit.
