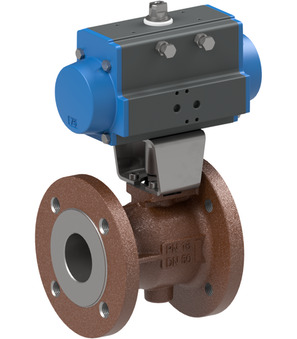

Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif BA040-100-D0

Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif BA040-100-D0

Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif Série BA040; Bride PN16; Boîtier GG25; Bille 1.4301; Joints d’étanchéité PTFE/NBR; actionneur double effet; Pression de pilotage 5,5...8bar; Température du fluide -10...+120°C; Plage de pression 0...16bar; Diamètre nominal 100mm; Longueur de montage 190mm; Longueur de construction EN558-1R14; Actionneur PAD100

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA040
Flanschkugelhahn mit Druckluftdrehantrieb Serie BA040
Entrez le numéro : 84818081
Pays d'origine : Italie
Poids: 30.58 kg
Numéro d'article court : BA040100D0
https://www.stasto.com/web/image/product.template/117484/image_1920?unique=bcfc56d

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA040; Flansch PN16; Gehäuse GG25; Kugel 1.4301; Dichtungen PTFE/NBR; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+120°C; Druckbereich 0...16bar; Nennweite 100mm; Einbaulänge 190mm; Baulänge EN558-1R14; Antrieb PAD100

1 .122,40 € 1122.4 EUR 1 .122,40 €

price on request

  • Interface de vanne Namur
  • DN
  • Longueur de construction
  • Largeur de connecteur
  • Version
  • Tension
  • Plage de pression
  • Bobine
  • Actionneur

Cette combinaison n'existe pas.

Disponibilité:
Contactez-nous

Partager

<<Abmessung>>
DN 100 mm
Longueur de construction 190 mm
<<Druck>>
Plage de pression 0...16 bar
<<Eigenschaften>>
Actionneur PAD100

Fiches techniques, instructions, fichiers 3D et certificats...

Dans votre langue
ZIP
Data Sheets
1
Fiche technique_Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif Série BA040-D_FR.pdf
Télécharger
CAD / 3D
1
CADSTEP_BA040100D0.stp
Télécharger

ZIP
Datové listy
1
Datový list_kulový kohout - přírubový, s otočným pneumatickým pohonem série BA040-D_CS.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Flangekugleventil med pneumatisk drejedrev Serie BA040-D_DA_DK.pdf
Télécharger

ZIP
Datenblätter
1
Datenblatt_Flanschkugelhahn mit Druckluftdrehantrieb Serie BA040-D_DE.pdf
Télécharger

ZIP
Data Sheets
1
Δελτίο δεδομένων_Φλαντζωτή σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BA040-D_EL_GR.pdf
Télécharger

ZIP
Data Sheets
1
Data sheet_Flanged ball valve with pneumatic actuator Series BA040-D_EN.pdf
Télécharger

ZIP
Data Sheets
1
Ficha técnica_Válvula de bola con bridas con actuador neumático rotativo Serie BA040-D_ES.pdf
Télécharger

ZIP
Data Sheets
1
Tietolehti_Laippakuulaventtiili paineilmatoimisella kääntötoimilaitteella Sarja BA040-D_FI.pdf
Télécharger

ZIP
Data Sheets
1
Podatkovni list_Prirubnički kuglasti ventil s pneumatskim rotacijskim pogonom Serija BA040-D_HR.pdf
Télécharger

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett karimás gömbcsap sorozat BA040-D_HU.pdf
Télécharger

ZIP
Data Sheets
1
Scheda tecnica_Valvola a sfera flangiata con attuatore pneumatico rotativo Serie BA040-D_IT.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Flenset kuleventil med pneumatisk dreieaktuator Serie BA040-D_NB_NO.pdf
Télécharger

ZIP
Data Sheets
1
Datasheet_Flenskogelkraan met pneumatische draaiaandrijving Serie BA040-D_NL.pdf
Télécharger

ZIP
Karty katalogowe
1
Arkusz danych_zawór kulowy kołnierzowy z napędem pneumatycznym Seria BA040-D_PL.pdf
Télécharger

ZIP
Data Sheets
1
Fișă de date_Robinet cu bilă cu flanșă cu actuator rotativ pneumatic serie BA040-D_RO.pdf
Télécharger

ZIP
Podatkovni listi
1
Podatkovni list_Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BA040-D_SL.pdf
Télécharger

ZIP
Data Sheets
1
Tehnički list_kuglasti ventil sa prirubnicom i pneumatskim aktuatorom serije BA040-D_SRLATIN.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Flänskulventil med pneumatiskt vriddon Serie BA040-D_SV.pdf
Télécharger
Vanne à boisseau sphérique à brides 730003-100
730003-100 x 1.0 pce.
Vanne à boisseau sphérique à brides 730003-100
Vanne à boisseau sphérique à brides Série 730003; Bride PN16, passage intégrale; Boîtier GG25; Bille 1.4301; Joints d’étanchéité PTFE/NBR; Plage de pression 0...16bar; Température du fluide -10...+120°C; Diamètre nominal 100mm; Longueur de montage 190mm; Longueur de construction EN558-1R14
Actionneur rotatif pneumatique PAD100
PAD100 x 1.0 pce.
Actionneur rotatif pneumatique PAD100
Actionneur rotatif pneumatique Série PAD; ATEX II 2 G/D; double effet; Angle de rotation 90°; conformément à ISO 5211/NAMUR; Plage de pression de service max. 8bar; Diamètre 100mm; Bride ISO5211 F07/F10; Carré intérieur 17mm; Couple à 5,5 bar 150Nm
RI3004 x 1.0 pce.
RI3004
Kit de montage pour Vanne à boisseau sphérique; F10/F07-F10; Goujon 17-18
Accessoires
EB0X01
EB0X01
Matériau du boîtier
Plastique
Marque
STASTO
EB0X02
EB0X02
Matériau du boîtier
Plastique
Marque
STASTO
EB0X04YA
EB0X04YA
Matériau du boîtier
Aluminium
Marque
STASTO
EB0X04YA-ULCSA-01
EB0X04YA-ULCSA-01
Matériau du boîtier
Aluminium
Marque
STASTO
EB0X05
EB0X05
Version
ATEX
Matériau du boîtier
Plastique
Marque
STASTO
RI4607
RI4607
Diamètre
100 mm merged
RI4621
RI4621
Diamètre
100 mm merged
RI4649
RI4649
Diamètre
100 mm merged
