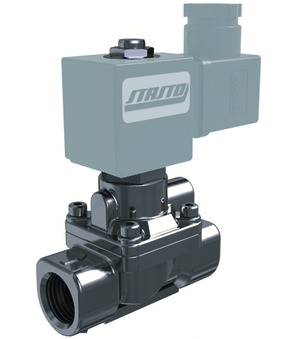

21X4KV250-BDA08012CS-C003-32-6

21X4KV250-BDA08012CS-C003-32-6

21X4KV250
2/2-tie magneettiventtiili Sarja 21X; esiohjattu; NC; Runko Ruostumaton teräs 1.4401; Ohjausputki Ruostumaton teräs yksiosainen; Tiiviste FKM; Väliaineen lämpötila -10...+120°C; Vakiokela BDA; Liittimen leveys 32mm; G 1"; DN 25mm; Paine AC/DC 0,1-16bar; Asennuspituus 104mm
BDA08012CS
Magneettikela Tyyppi BDA; Vakio; Liittimen leveys 32mm; Jännite 12VDC
C003-32-6
Laiteliitinpistorasia; Liittimen leveys 32mm; Standard; Jännite 0...250VAC/DC

Syötä numero: 84812090
Alkuperämaa: Italia
Paino: 1.14 kg
Lyhyt tuotenumero: 21X4KV250BDA08012CSC003326
https://www.stasto.com/web/image/product.template/193190/image_1920?unique=62bea0b

21X4KV250
2/2-potni magnetni ventil serija 21X; predkrmiljenje; NC; telo legirano jeklo 1.4401; Vodilna cev legirano jeklo enodelna; tesnilo FKM; temperatura medija -10...+120°C; standardna tuljava BDA; širina vtiča 32mm; G 1"; DN 25mm; tlak AC/DC 0,1-16bar; dolžina 104mm
BDA08012CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 12VDC
C003-32-6
vtičnica; širina vtiča 32mm; Standard; napetost 0...250VAC/DC

767,00 € 767.0 EUR 767,00 €

price on request

  • Sisäkierre
  • DN
  • Asennuspituus
  • Liittimen leveys
  • Rakenne
  • Jännite
  • Jännitelaji
  • Paine DC
  • Paine AC/DC
  • Tiiviste
  • Kela
  • Väliaineen lämpötila
  • Hyväksyntä

Tätä yhdistelmää ei ole olemassa.

Saatavuus:
Ota yhteyttä

Jaa

<<Abmessung>>
Sisäkierre G 1"
DN 25 mm
Asennuspituus 104 mm
Types of construction
Liittimen leveys 32 mm
<<Ausführung>>
Rakenne Vakio
Electrical figures
Jännite 12VDC
Jännitelaji DC
<<Druck>>
Paine DC 0,1...16 bar
Paine AC/DC 0,1...16 bar
<<Materialien>>
Tiiviste FKM
<<Eigenschaften>>
Kela BDA
Väliaineen lämpötila -10...+120 °C
Hyväksyntä CE
