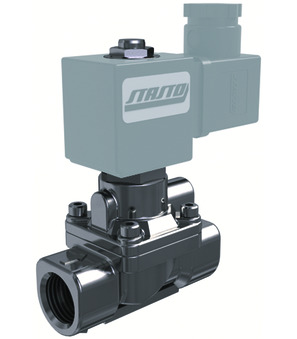

2/2-tie magneettiventtiili 21X4KV250
2/2-tie magneettiventtiili Sarja 21X; esiohjattu; NC; Runko Ruostumaton teräs 1.4401; Ohjausputki Ruostumaton teräs yksiosainen; Tiiviste FKM; Väliaineen lämpötila -10...+120°C; Vakiokela BDA; Liittimen leveys 32mm; G 1"; DN 25mm; Paine AC/DC 0,1-16bar; Asennuspituus 104mm
Syötä numero: 84818099
Alkuperämaa: Italia
Paino: 0.95 kg
Lyhyt tuotenumero: 21X4KV250
Alkuperämaa: Italia
Paino: 0.95 kg
Lyhyt tuotenumero: 21X4KV250
2/2-Wege-Magnetventil Serie 21X; vorgesteuert; NC; Körper Edelstahl 1.4401; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...+120°C; Standardspule BDA; Steckerbreite 32mm; G 1"; DN 25mm; Druck AC/DC 0,1-16bar; Baulänge 104mm
| <<Abmessung>> | |
|---|---|
| Sisäkierre | G 1" |
| DN | 25 mm |
| Asennuspituus | 104 mm |
| Types of construction | |
| Liittimen leveys | 32 mm |
| <<Druck>> | |
| Paine DC | 0,1...16 bar |
| Paine AC/DC | 0,1...16 bar |
| <<Materialien>> | |
| Tiiviste | FKM |
| <<Eigenschaften>> | |
| Kela | BDA |
| Väliaineen lämpötila | -10...+120 °C |
Tietolomakkeet, ohjeet, 3D-tiedostot ja sertifikaatit...
Sinun kielelläsi
ZIPData Sheets
1Tietolehti_2/2-tie magneettiventtiili Sarja 21X_FI.pdf
Lataa
CAD / 3D
1CADSTEP_21X4KV250.stp
Lataa
Datové listy
1Datový list_2/2 cestný elektromagnetický ventil série 21X_CS.pdf
Lataa
Montážní a provozní návody
1Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - nepřímo řízené_CS.pdf
Lataa
Prohlášení o shodě
1Prohlášení o shodě_2/2-cestné elektromagnetické ventily - nepřímo řízené_CS.pdf
Lataa
Data Sheets
1Data sheet_2/2-way solenoid valve Series 21X_EN.pdf
Lataa
Assembly and Operating Instructions
1Assembly and operating instructions_2/2-way solenoid valves - pilot operated_EN.pdf
Lataa
Declarations of Conformity
1Declaration of conformity_2/2-way solenoid valves - pilot operated_EN.pdf
Lataa
Adatlapok
1Adatlap_2/2-es mágnesszelep sorozat 21X_HU.pdf
Lataa
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - elővezérelt_HU.pdf
Lataa
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - elővezérelt_HU.pdf
Lataa
Karty katalogowe
1Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria 21X_PL.pdf
Lataa
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie pośrednie_PL.pdf
Lataa
Deklaracje zgodności
1Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie pośrednie_PL.pdf
Lataa
Podatkovni listi
1Podatkovni list_2/2-potni magnetni ventil serija 21X_SL.pdf
Lataa
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_2/2-potni magnetni ventili - predkrmiljeni_SL.pdf
Lataa
Izjave o skladnosti
1Izjava o skladnosti_2/2-potni magnetni ventili - predkrmiljeni_SL.pdf
Lataa
Data Sheets
1Tehnički list_2/2-kraki elektromagnetni ventil serije 21X_SRLATIN.pdf
Lataa
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - servo (indirektno) upravljani_SRLATIN.pdf
Lataa
Declarations of Conformity
1Deklaracija o usklađenosti_2/2 elektromagnetni ventili - servo (indirektno) upravljani_SRLATIN.pdf
Lataa
Tälle tuotteelle ei ole saatavilla varaosia.
