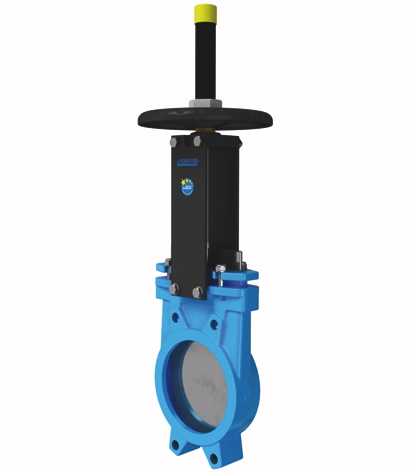

Válvula de guillotina con volante manual Serie A1V-PIB; Ejecución entre bridas; vástago ascendente; Carcasa Carcasa GG25/GGG50; Placa corredera 1.4301; asiento blando EPDM; Paquete PTFE-sintético/EPDM; Tornillos Acero inoxidable; Presión nominal de brida PN10; estanco por un lado; Temperatura del fluido -5...+90°C; preparado para 2 finales de carrera inductivos MSU03, MSU04, MSU05; DN 400mm; Longitud de montaje 100mm; Rango de presión 0...5bar
<<Plattenschieber mit Handrad>> <<Serie>> A1V-PIB; <<Zwischenflanschausführung>>; <<steigende Spindel>>; <<Gehäuse>> <<Gehäuse>> <<GG25>>/<<GGG50>>; <<Schieberplatte>> <<1.4301>>; <<weichdichtend>> <<EPDM>>; <<Packung>> PTFE-<<synthetisch>>/EPDM; <<Schrauben>> <<Edelstahl>>; <<Flanschnenndruck>> PN10; <<einseitig dichtend>>; <<Mediumstemperatur>> -5...+90°C; <<vorbereitet für 2 induktive Endlagenschalter>> MSU03, MSU04, MSU05; DN 400mm; <<Einbaulänge>> 100mm; <<Druckbereich>> 0...5bar
Especificaciones técnicas
| Rango de presión | 0...6 bar |
|---|---|
| DN | 400 mm |
| Longitud de montaje | 100 mm |
| Temperatura del fluido | -5...+90 °C |
| Rango de presión | 0...6 bar |
| DN | 400 mm |
| Longitud de montaje | 100 mm |
| Temperatura del fluido | -5...+90 °C |
A1V2H2-5-400-PIB
