Técnica de proceso y automatización

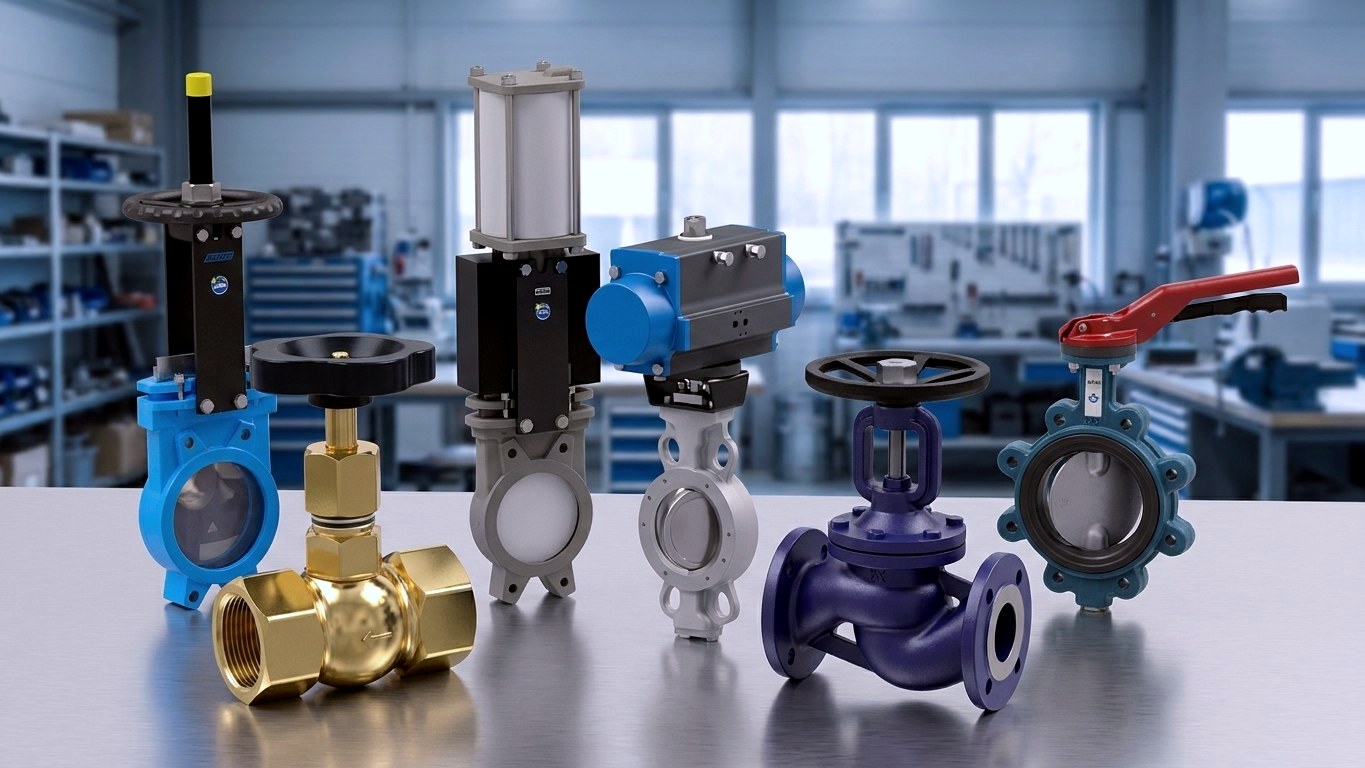

Válvulas de mariposa con actuador neumático rotativo
Cerrar, dosificar, automatizar: con aire comprimido en lugar de fuerza manual. Nuestras válvulas de mariposa de accionamiento neumático combinan el diseño compacto wafer y entre bridas con robustos actuadores neumáticos rotativos, garantizando el cierre fiable de su tubería durante el proceso. Elija entre varias series – de simple o doble efecto, en fundición gris, acero inoxidable y otras versiones – en un rango de diámetro nominal de aproximadamente DN 40 a DN 450.

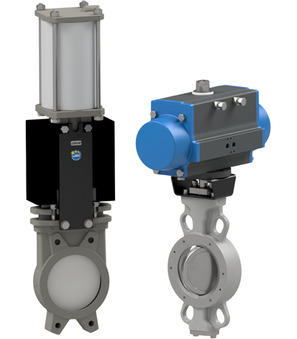

Válvula y actuador neumático rotativo como unidad conjunta
Sus ventajas
Por qué elegir válvulas mariposa neumáticas de STASTO
Válvulas listas para instalar, series claramente estructuradas y asesoramiento técnico en un solo lugar, adaptados a compras, ingeniería de proyectos y mantenimiento.
Actuador ya montado
La válvula y el actuador neumático rotativo forman una unidad perfectamente combinada: usted recibe una válvula lista para instalar en lugar de componentes sueltos que tendría que combinar usted mismo.
Simple o doble efecto
Actuadores de doble efecto (código -D) para un movimiento de apertura/cierre definido con aire comprimido en ambos sentidos; actuadores de simple efecto (-S) con retorno por muelle para una posición de seguridad fiable en caso de fallo de aire comprimido.
Amplia gama de productos
Varias series como BUW2, BUW6, BUW9, así como BULG/BULC, cubren distintos materiales y perfiles de aplicación, desde procesos estándar hasta medios más exigentes.
Compras B2B sin rodeos
Como distribuidor especializado en técnica de proceso y automatización, reunimos en un solo lugar la selección, la información de disponibilidad y el asesoramiento técnico.
Vista general de series
Series de válvulas de mariposa neumáticas
Cada serie representa un perfil específico de material y accionamiento. La asignación exacta de material, material del asiento y conexión se encuentra en la serie correspondiente.
Disponibilidad y asesoramiento

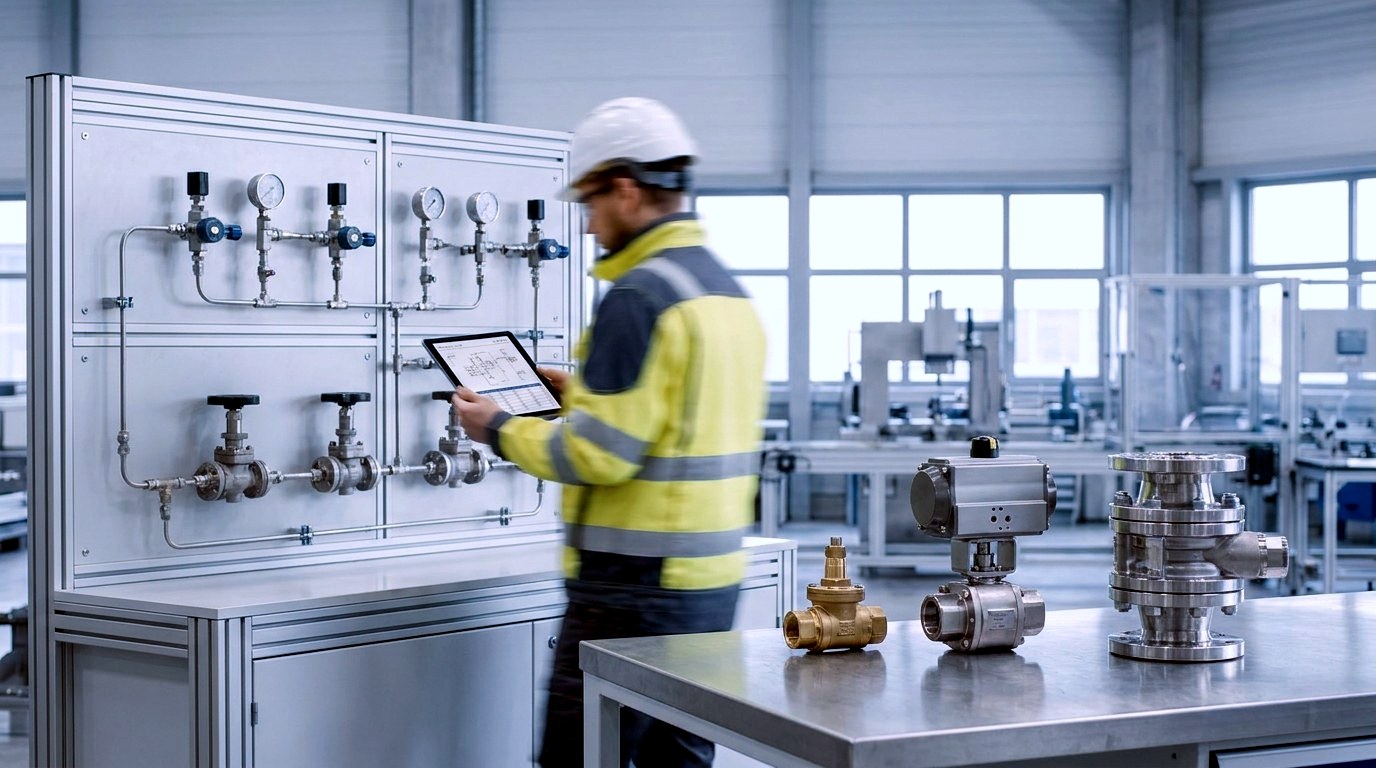

Entrega y dimensionamiento
La disponibilidad, el plazo de entrega y el precio concretos dependen de la serie, el diámetro nominal y la ejecución elegidos. Muchas variantes están disponibles a corto plazo; para ejecuciones especiales y diámetros nominales mayores, lo aclaramos gustosamente de forma individual.
Disponibilidad según variante
Encontrará información actualizada sobre plazo de entrega y stock en la página del producto correspondiente o bajo consulta.
Diámetros nominales DN 40 a DN 450
Cubierto por toda la gama; los tamaños concretamente disponibles dependen de la variante.
Asesoramiento técnico
Le ayudamos a dimensionar el tamaño del accionamiento, el material y la interfaz de conexión.
Guía técnica
Elegir la válvula de mariposa neumática adecuada
Cuatro criterios ayudan a elegir la serie adecuada, desde el comportamiento del actuador hasta la integración con el control.
Actuador y diámetro nominal
- Doble efecto (-D)
- El aire comprimido abre y cierra la válvula, adecuado para el control de proceso estándar.
- Simple efecto (-S)
- El retorno por resorte lleva la válvula a una posición segura de forma automática en caso de fallo de aire comprimido (fail-safe).
- Diámetro nominal
- Se determina según su tubería, p. ej. DN 50, DN 80, DN 100, DN 150.
- Tipo constructivo
- El diseño compacto tipo wafer/entre bridas ahorra espacio en la tubería.
Material, conexión y control
- Cuerpo y disco
- Desde ejecución de fundición hasta acero inoxidable, según el fluido, la temperatura y la presión (ver hoja de datos).
- Junta
- Elegir el material del asiento y la junta según el fluido; los detalles varían según la variante.
- Interfaz de actuador
- Prestar atención a una interfaz adecuada para futuros acoplamientos (p. ej. según ISO 5211).
- Control y accesorios
- Según la serie, se pueden incorporar transmisores de posición o electroválvulas.
Ámbitos de aplicación
Dónde trabajan las válvulas de mariposa neumáticas
Se utilizan en todos los procesos automatizados donde las tuberías deben conmutarse de forma rápida y con precisión repetible.
Procesos e ingeniería de procesos
Control de apertura/cierre de líquidos y gases en instalaciones automatizadas.
Medios agresivos
Para medios exigentes, se recomienda ajustar la combinación de material y junta: consúltenos.
Distribución de aire comprimido y gases
Conmutación rápida y con control remoto de tramos de tubería.
Áreas con exigencias higiénicas
Para medios con exigencias higiénicas, se puede elegir la combinación adecuada de material y junta.
Sistemas de suministro
Apertura y cierre fiables en circuitos de refrigeración y calefacción.
Instalaciones industriales
Cierre de grandes diámetros nominales con poco espacio de instalación, por ejemplo en el tratamiento de agua y aguas residuales.
Preguntas frecuentes
Preguntas sobre válvulas de mariposa neumáticas
Respuestas sobre diseño, variantes de accionamiento y selección.
¿Qué es una válvula de mariposa neumática?
Una válvula de mariposa cuyo disco se abre y cierra mediante un actuador rotativo de aire comprimido. En lugar del accionamiento manual, el aire comprimido se encarga de la conmutación, ideal para la automatización de tuberías.
¿En qué se diferencian los actuadores de simple y doble efecto?
Los actuadores de doble efecto (-D) mueven la válvula con aire comprimido en ambas direcciones. Los actuadores de simple efecto (-S) se desplazan automáticamente a una posición segura mediante la fuerza de un resorte en caso de fallo del aire comprimido.
¿Qué diámetros nominales están disponibles?
En el conjunto de la gama se cubren diámetros nominales de aproximadamente DN 40 a DN 450. Los tamaños concretos disponibles dependen de la serie y variante específica.
¿Qué series ofrece STASTO?
Entre otras, las series BUW2, BUW6, BUW9, así como BULG/BULC, en diferentes materiales y variantes de accionamiento. Encontrará los detalles en cada serie correspondiente.
¿En qué se diferencia la versión neumática de la eléctrica?
Las válvulas neumáticas se accionan mediante aire comprimido, mientras que las eléctricas mediante un actuador eléctrico. Las válvulas de mariposa de accionamiento eléctrico las ofrecemos en una categoría propia; con gusto le asesoramos sobre qué tipo de accionamiento se adapta mejor a su aplicación.
¿Qué rangos de presión y temperatura están permitidos?
Esto depende de la serie, el material y la junta. Consulte los valores admisibles en la hoja de datos del producto correspondiente o contáctenos.
Complementos
Categorías relacionadas
Válvulas y accionamientos complementarios para la automatización de sus tuberías.
Empiece ahora
La válvula de mariposa adecuada para su proceso
Elija entre varias series de válvulas de mariposa neumáticas con actuador rotativo de aire comprimido, o deje que le asesoremos sobre material, diámetro nominal y concepto de accionamiento. Le apoyamos desde el diseño hasta la adquisición.
