Mechanické/ruční ventily a řídící prvky

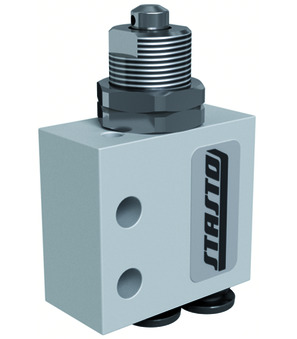

3/2 cestný ventil série PM140, MA
DN 2,5mm; rozsah tlaku 0...10bar; průtok 60Nl/min; ovládání kolík / pružina; ovládací síla při 6bar: 12N
Grundversion
| připojení | funkce | průtok | Type | Sequence |
|---|---|---|---|---|
| 4 mm | NC | 90 Nl/min | PM140-04-C | 3490001 |
| 4 mm | NO | 60 Nl/min | MA314 | 3490002 |
| připojení | DN | průtok | ovládací síla při 6 bar | Type |
|---|---|---|---|---|
| 1/8" | 6 mm | 650 Nl/min | 35 N | VCMS52M18 |
| připojení | DN | funkce | ovládání | ovládací síla při 6 bar | Type |
|---|---|---|---|---|---|
| 4 mm | 2,5 mm | NO | kolík / pružina | 6 N | MV314 |
| připojení | DN | průtok | ovládací síla při 6 bar | Type |
|---|---|---|---|---|
| 1/4" | 8 mm | 1080 Nl/min | 64 N | VCMS52M14 |
| připojení | DN | funkce | ovládání | ovládací síla při 6 bar | Type |
|---|---|---|---|---|---|
| 4 mm | 2,5 mm | NC | kolík / pružina | 6 N | MV304 |
3/2 cestný ventil série PM141, MR
DN 2,5mm; rozsah tlaku 0...10bar; ovládání kladka / pružina; ovládací síla při 6bar: 12N
Grundversion
| připojení | DN | funkce | ovládání | průtok | ovládací síla při 6 bar | Type | Sequence |
|---|---|---|---|---|---|---|---|
| 4 mm | 2,5 mm | NO | kladka / pružina | 60 Nl/min | 6 N | MR314 | 3530000 |
| 4 mm | 2,5 mm | NC | kladka / pružina | 90 Nl/min | 6 N | PM141-04-C | 3530002 |
3/2 cestný ventil série PM142, MS
DN 2,5mm; rozsah tlaku 0...10bar; ovládání sklopná kladka/pružina; ovládací síla při 6bar: 12N
Grundversion
| připojení | DN | funkce | ovládání | průtok | ovládací síla při 6 bar | Type | Sequence |
|---|---|---|---|---|---|---|---|
| 4 mm | 2,5 mm | NO | sklopná kladka/pružina | 60 Nl/min | 6 N | MS314 | 3540000 |
| 4 mm | 2,5 mm | NC | sklopná kladka/pružina | 90 Nl/min | 12 N | PM142-04-C | 3540002 |
3/2 cestný ventil série VCLL
DN 6mm; rozsah tlaku 0...10bar; průtok 650Nl/min; ovládání kladka / pružina; ovládací síla při 6bar: 22N
3/2 cestný ventil série VCLR
DN 6mm; rozsah tlaku 0...10bar; průtok 650Nl/min; ovládání kladka / pružina; ovládací síla při 6bar: 22N
| připojení | odvzdušňovací připojení | DN | ovládací síla při 6 bar | Type |
|---|---|---|---|---|
| 1/8" | 1/8" | 6 mm | 22 N | VCLR52M18 |
| připojení | odvzdušňovací připojení | DN | ovládací síla při 6 bar | Type |
|---|---|---|---|---|
| 1/8" | 1/8" | 6 mm | 22 N | VCLL52M18 |
3/2 cestný ventil série PM144, PGI
DN 2,5mm; rozsah tlaku 0...10bar; průtok 60Nl/min; ovládání tlačítko/pružina; ovládací síla při 6bar: 12N; barva tlačítka černá
Grundversion
| připojení | DN | funkce | ovládání | průtok | ovládací síla při 6 bar | barva tlačítka | Type | Sequence |
|---|---|---|---|---|---|---|---|---|
| 4 mm | 2,5 mm | NC | tlačítko/pružina | 90 Nl/min | 6 N | schwarz | PM144-04-C-BK | 3590000 |
| 4 mm | 2,5 mm | NO | tlačítko/pružina | 60 Nl/min | 6 N | schwarz | PGI314 | 3590001 |
