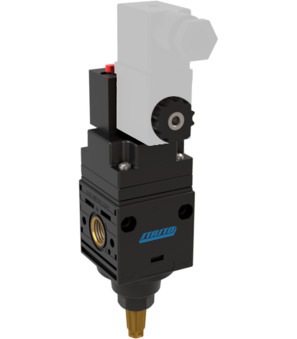

SV-12-E1S-C001-03-C002-31-6

SV-12-E1S-C001-03-C002-31-6

SV-12-E1S
Elektrisk avstängningsventil Serie SV; 3/2-vägs; Inloppstryck 3...10bar; Spoltyp C001; Kontaktbredd 22mm; Manövrering elektrisk/fjäder; Anslutning 1/2"; Flöde vid 6,3bar/Δp=1bar 2000Nl/min; Avluftningsanslutning 1/4"
C001-03
Magnetspole Typ C001; Kontaktbredd 22mm; Spänning 24VDC / 48V/50-60Hz
C002-31-6
Apparatuttag; Kontaktbredd 22mm; Standard; Spänning 0-250VAC/DC

Ange nr.: 84818081
Ursprungsland: Italien
Vikt: 0.55 kg
Kort artikelnummer: SV12E1SC00103C002316
https://www.stasto.com/web/image/product.template/182045/image_1920?unique=29efce2

SV-12-E1S
Električni zaporni ventil serija SV; 3/2-potni; vstopni tlak 3...10bar; tip tuljave C001; širina vtiča 22mm; aktiviranje električno/vzmetno; priključek 1/2"; pretok pri 6,3bar/Δp=1bar 2000Nl/min; Priključek za odzračevanje 1/4"
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC

153,10 € 153.1 EUR 153,10 €

price on request

  • Anslutning
  • Avluftningsanslutning
  • Kontaktbredd
  • Utförande
  • Spänning
  • Spole
  • max. förtryck
  • Flöde vid 6,3 bar/Δp=1 bar

Kombinationen existerar inte.

Tillgänglighet:
Kontakta oss

Andel

<<Abmessung>>
Anslutning 1/2"
Avluftningsanslutning 1/4"
Types of construction
Kontaktbredd 22 mm
<<Ausführung>>
Utförande Standard
Electrical figures
Spänning 24VDC / 48V/50-60Hz
<<Eigenschaften>>
Spole C001
max. förtryck 10 bar
Flöde vid 6,3 bar/Δp=1 bar 2000 Nl/min

Datablad, instruktioner, 3D-filer och certifikat...

På ditt språk
ZIP
Data Sheets
3
Datablad_Apparatuttag Typ C002_SV.pdf
C002-31-6
Ladda ner
Datablad_Elektrisk avstängningsventil SV-12-E1S_SV.pdf
SV-12-E1S
Ladda ner
Datablad_Magnetspole Typ C001_SV.pdf
C001-03
Ladda ner
CAD / 3D
3
.stp
C001-03
Ladda ner
CADSTEP_C002316.stp
C002-31-6
Ladda ner
CADSTEP_SV12E1S.stp
SV-12-E1S
Ladda ner

ZIP
Datové listy
4
Datový list_SV-12-E1S-C001-03-C002-31-6_CS.pdf
Ladda ner
Datový list_konektor Typ C002_CS.pdf
C002-31-6
Ladda ner
Datový list_magnetická cívka typ C001_CS.pdf
C001-03
Ladda ner
Datový list_uzavírací ventil - elektrický SV-12-E1S_CS.pdf
SV-12-E1S
Ladda ner
Prohlášení o shodě
1
Prohlášení o shodě_magnetická cívka typ C001_CS.pdf
C001-03
Ladda ner

ZIP
Data Sheets
3
Datablad_Apparatstikdåse Type C002_DA_DK.pdf
C002-31-6
Ladda ner
Datablad_Elektrisk afspærringsventil SV-12-E1S_DA_DK.pdf
SV-12-E1S
Ladda ner
Datablad_Magnetspole Type C001_DA_DK.pdf
C001-03
Ladda ner

ZIP
Datenblätter
4
Datenblatt_Elektrisches Absperrventil SV-12-E1S_DE.pdf
SV-12-E1S
Ladda ner
Datenblatt_Gerätesteckdose Typ C002_DE.pdf
C002-31-6
Ladda ner
Datenblatt_Magnetspule Typ C001_DE.pdf
C001-03
Ladda ner
Datenblatt_SV-12-E1S-C001-03-C002-31-6_DE.pdf
Ladda ner
Konformitätserklärungen
1
Konformitätserklärung_Magnetspule Typ C001_DE.pdf
C001-03
Ladda ner

ZIP
Data Sheets
3
Δελτίο δεδομένων_Ηλεκτρική αποφρακτική βαλβίδα SV-12-E1S_EL_GR.pdf
SV-12-E1S
Ladda ner
Δελτίο δεδομένων_Πηνίο ηλεκτρομαγνήτη Τύπος C001_EL_GR.pdf
C001-03
Ladda ner
Δελτίο δεδομένων_Συσκευαστική πρίζα συσκευής Τύπος C002_EL_GR.pdf
C002-31-6
Ladda ner

ZIP
Data Sheets
4
Data sheet_Coil Type C001_EN.pdf
C001-03
Ladda ner
Data sheet_Connector Type C002_EN.pdf
C002-31-6
Ladda ner
Data sheet_SV-12-E1S-C001-03-C002-31-6_EN.pdf
Ladda ner
Data sheet_Solenoid valve SV-12-E1S_EN.pdf
SV-12-E1S
Ladda ner
Declarations of Conformity
1
Declaration of conformity_Coil Type C001_EN.pdf
C001-03
Ladda ner

ZIP
Data Sheets
3
Ficha técnica_Bobina magnética Tipo C001_ES.pdf
C001-03
Ladda ner
Ficha técnica_Toma de equipo Tipo C002_ES.pdf
C002-31-6
Ladda ner
Ficha técnica_Válvula de cierre eléctrica SV-12-E1S_ES.pdf
SV-12-E1S
Ladda ner

ZIP
Data Sheets
3
Tietolehti_Laiteliitinpistorasia Tyyppi C002_FI.pdf
C002-31-6
Ladda ner
Tietolehti_Magneettikela Tyyppi C001_FI.pdf
C001-03
Ladda ner
Tietolehti_Sähköinen sulkuventtiili SV-12-E1S_FI.pdf
SV-12-E1S
Ladda ner

ZIP
Data Sheets
3
Fiche technique_Bobine électromagnétique Type C001_FR.pdf
C001-03
Ladda ner
Fiche technique_Prise d’appareil Type C002_FR.pdf
C002-31-6
Ladda ner
Fiche technique_Vanne d’arrêt électrique SV-12-E1S_FR.pdf
SV-12-E1S
Ladda ner

ZIP
Data Sheets
3
Podatkovni list_Električni zaporni ventil SV-12-E1S_HR.pdf
SV-12-E1S
Ladda ner
Podatkovni list_Magnetska zavojnica Tip C001_HR.pdf
C001-03
Ladda ner
Podatkovni list_Utičnica za uređaj Tip C002_HR.pdf
C002-31-6
Ladda ner

ZIP
Adatlapok
4
Adatlap_SV-12-E1S-C001-03-C002-31-6_HU.pdf
Ladda ner
Adatlap_elektromos elzárószelep SV-12-E1S_HU.pdf
SV-12-E1S
Ladda ner
Adatlap_mágnestekercs típus C001_HU.pdf
C001-03
Ladda ner
Adatlap_stekker C002 típus_HU.pdf
C002-31-6
Ladda ner
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_mágnestekercs típus C001_HU.pdf
C001-03
Ladda ner

ZIP
Data Sheets
3
Scheda tecnica_Bobina magnetica Tipo C001_IT.pdf
C001-03
Ladda ner
Scheda tecnica_Presa per apparecchi Tipo C002_IT.pdf
C002-31-6
Ladda ner
Scheda tecnica_Valvola di intercettazione elettrica SV-12-E1S_IT.pdf
SV-12-E1S
Ladda ner

ZIP
Data Sheets
3
Datablad_Apparatkontakt Type C002_NB_NO.pdf
C002-31-6
Ladda ner
Datablad_Elektrisk stengeventil SV-12-E1S_NB_NO.pdf
SV-12-E1S
Ladda ner
Datablad_Magnetspole Type C001_NB_NO.pdf
C001-03
Ladda ner

ZIP
Data Sheets
3
Datasheet_Apparaatcontactdoos Type C002_NL.pdf
C002-31-6
Ladda ner
Datasheet_Elektrisch afsluitventiel SV-12-E1S_NL.pdf
SV-12-E1S
Ladda ner
Datasheet_Magneetspoel Type C001_NL.pdf
C001-03
Ladda ner

ZIP
Karty katalogowe
4
Arkusz danych_SV-12-E1S-C001-03-C002-31-6_PL.pdf
Ladda ner
Arkusz danych_cewka elektromagnetyczna typ C001_PL.pdf
C001-03
Ladda ner
Arkusz danych_elektryczny zawór odcinający SV-12-E1S_PL.pdf
SV-12-E1S
Ladda ner
Arkusz danych_wtyczka Typ C002_PL.pdf
C002-31-6
Ladda ner
Deklaracje zgodności
1
Deklaracja zgodności_cewka elektromagnetyczna typ C001_PL.pdf
C001-03
Ladda ner

ZIP
Data Sheets
3
Fișă de date_Bobină solenoid tip C001_RO.pdf
C001-03
Ladda ner
Fișă de date_Supapă electrică de închidere SV-12-E1S_RO.pdf
SV-12-E1S
Ladda ner
Fișă de date_conector Tip C002_RO.pdf
C002-31-6
Ladda ner

ZIP
Podatkovni listi
4
Podatkovni list_Električni zaporni ventil SV-12-E1S_SL.pdf
SV-12-E1S
Ladda ner
Podatkovni list_Magnetna tuljava Tip C001_SL.pdf
C001-03
Ladda ner
Podatkovni list_SV-12-E1S-C001-03-C002-31-6_SL.pdf
Ladda ner
Podatkovni list_vtičnica Tip C002_SL.pdf
C002-31-6
Ladda ner
Izjave o skladnosti
1
Izjava o skladnosti_Magnetna tuljava Tip C001_SL.pdf
C001-03
Ladda ner

ZIP
Data Sheets
4
Tehnički list_SV-12-E1S-C001-03-C002-31-6_SRLATIN.pdf
Ladda ner
Tehnički list_elektromagnetni ventil SV-12-E1S_SRLATIN.pdf
SV-12-E1S
Ladda ner
Tehnički list_konektor Tip C002_SRLATIN.pdf
C002-31-6
Ladda ner
Tehnički list_namotaj tip C001_SRLATIN.pdf
C001-03
Ladda ner
Declarations of Conformity
1
Deklaracija o usklađenosti_namotaj tip C001_SRLATIN.pdf
C001-03
Ladda ner
Elektrisk avstängningsventil SV-12-E1S
SV-12-E1S x 1.0
Elektrisk avstängningsventil SV-12-E1S
Elektrisk avstängningsventil Serie SV; 3/2-vägs; Inloppstryck 3...10bar; Spoltyp C001; Kontaktbredd 22mm; Manövrering elektrisk/fjäder; Anslutning 1/2"; Flöde vid 6,3bar/Δp=1bar 2000Nl/min; Avluftningsanslutning 1/4"
