2/2-vägs magnetventil Serie SL035 Store
  1. Produkter
  2. Ventiler
  3. Magnetventiler för vätskor och gaser
  4. 2/2-vägs magnetventiler – tvångsstyrda
  5. 2/2-vägs magnetventil Serie SL035
  6. SL035-34-BDA08110CS-C003-32-LV-1

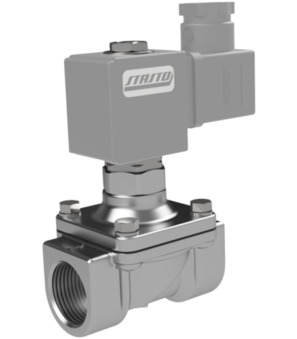

2/2-vägs magnetventil SL035-34-BDA08110CS-C003-32-LV-1

2/2-vägs magnetventil SL035-34-BDA08110CS-C003-32-LV-1

SL035-34
2/2-vägs magnetventil Serie SL035; tvångsstyrd; NO; Hus Rostfritt stål 1.4408; Styrhylsa Rostfritt stål i ett stycke; Tätning FKM; Medietemperatur -10...120°C; Standardspole BDA; Kontaktbredd 32mm; G 3/4"; DN 20mm; Tryck AC/DC 0...10bar; Bygglängd 75mm
BDA08110CS
Magnetspole Typ BDA; Standard; Kontaktbredd 32mm; Spänning 110VDC
C003-32-LV-1
Apparatuttag; Kontaktbredd 32mm; med inbyggd LED-gul och VDR; Spänning 230VAC/DC

2/2-Wege-Magnetventil Serie SL035
2/2-Wege-Magnetventil Serie SL035
Ange nr.: 84818099
Ursprungsland: Italien
Vikt: 0.81 kg
Kort artikelnummer: SL03534BDA08110CSC00332LV1
https://www.stasto.com/web/image/product.template/195209/image_1920?unique=eb38ccc

SL035-34
2/2-Wege-Magnetventil Serie SL035; zwangsgesteuert; NO; Körper Edelstahl 1.4408; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...120°C; Standardspule BDA; Steckerbreite 32mm; G 3/4"; DN 20mm; Druck AC/DC 0...10bar; Baulänge 75mm
BDA08110CS
Magnetspule Typ BDA; Standard; Steckerbreite 32mm; Spannung 110VDC
C003-32-LV-1
Gerätesteckdose; Steckerbreite 32mm; mit eingebauter LED-gelb und VDR; Spannung 230VAC/DC

386,10 € 386.1 EUR 386,10 €

price on request

  • Invändig gänga
  • DN
  • Bygglängd
  • Kontaktbredd
  • Utförande
  • Spänning
  • Spänningstyp
  • Tryck AC/DC
  • Spole
  • Godkännande

Kombinationen existerar inte.

Tillgänglighet:
Kontakta oss

Andel

<<Abmessung>>
Invändig gänga G 3/4"
DN 20 mm
Bygglängd 75 mm
Types of construction
Kontaktbredd 32 mm
<<Ausführung>>
Utförande med inbyggd LED-gul och VDR
Electrical figures
Spänning 110VDC
Spänningstyp DC
<<Druck>>
Tryck AC/DC 0...10 bar
<<Eigenschaften>>
Spole BDA
Godkännande CE

Datablad, instruktioner, 3D-filer och certifikat...

På ditt språk
ZIP
Data Sheets
3
Datablad_2/2-vägs magnetventil Serie SL035_SV.pdf
Ladda ner
Datablad_Apparatuttag_SV.pdf
C003-32-LV-1
Ladda ner
Datablad_Magnetspole Typ BDA_SV.pdf
BDA08110CS
Ladda ner
CAD / 3D
3
.stp
BDA08110CS
Ladda ner
CADSTEP_C00332LV1.stp
C003-32-LV-1
Ladda ner
CADSTEP_SL03534.stp
SL035-34
Ladda ner

ZIP
Datové listy
3
Datový list_2/2 cestný elektromagnetický ventil série SL035_CS.pdf
Ladda ner
Datový list_konektor_CS.pdf
C003-32-LV-1
Ladda ner
Datový list_magnetická cívka typ BDA_CS.pdf
BDA08110CS
Ladda ner
Montážní a provozní návody
1
Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - nuceně řízené_CS.pdf
Ladda ner
Prohlášení o shodě
2
Prohlášení o shodě_2/2-cestné elektromagnetické ventily - nuceně řízené_CS.pdf
Ladda ner
Prohlášení o shodě_magnetická cívka typ BDA_CS.pdf
BDA08110CS
Ladda ner

ZIP
Data Sheets
3
Datablad_2/2-vejs magnetventil Serie SL035_DA_DK.pdf
Ladda ner
Datablad_Apparatstikdåse_DA_DK.pdf
C003-32-LV-1
Ladda ner
Datablad_Magnetspole Type BDA_DA_DK.pdf
BDA08110CS
Ladda ner

ZIP
Datenblätter
3
Datenblatt_2/2-Wege-Magnetventil Serie SL035_DE.pdf
Ladda ner
Datenblatt_Gerätesteckdose_DE.pdf
C003-32-LV-1
Ladda ner
Datenblatt_Magnetspule Typ BDA_DE.pdf
BDA08110CS
Ladda ner
Montage- und Betriebsanleitungen
1
Montage- und Betriebsanleitung_2/2-Wege Magnetventile - zwangsgesteuert_DE.pdf
Ladda ner
Konformitätserklärungen
2
Konformitätserklärung_2/2-Wege Magnetventile - zwangsgesteuert_DE.pdf
Ladda ner
Konformitätserklärung_Magnetspule Typ BDA_DE.pdf
BDA08110CS
Ladda ner

ZIP
Data Sheets
3
Δελτίο δεδομένων_Ηλεκτρομαγνητική βαλβίδα 2/2 οδών Σειρά SL035_EL_GR.pdf
Ladda ner
Δελτίο δεδομένων_Πηνίο ηλεκτρομαγνήτη Τύπος BDA_EL_GR.pdf
BDA08110CS
Ladda ner
Δελτίο δεδομένων_Συσκευαστική πρίζα συσκευής_EL_GR.pdf
C003-32-LV-1
Ladda ner

ZIP
Data Sheets
3
Data sheet_2/2-way solenoid valve Series SL035_EN.pdf
Ladda ner
Data sheet_Coil Type BDA_EN.pdf
BDA08110CS
Ladda ner
Data sheet_Connector_EN.pdf
C003-32-LV-1
Ladda ner
Assembly and Operating Instructions
1
Assembly and operating instructions_2/2-way solenoid valves - combined operated_EN.pdf
Ladda ner
Declarations of Conformity
2
Declaration of conformity_2/2-way solenoid valves - combined operated_EN.pdf
Ladda ner
Declaration of conformity_Coil Type BDA_EN.pdf
BDA08110CS
Ladda ner

ZIP
Data Sheets
3
Ficha técnica_Bobina magnética Tipo BDA_ES.pdf
BDA08110CS
Ladda ner
Ficha técnica_Toma de equipo_ES.pdf
C003-32-LV-1
Ladda ner
Ficha técnica_Válvula solenoide de 2/2 vías Serie SL035_ES.pdf
Ladda ner

ZIP
Data Sheets
3
Tietolehti_2/2-tie magneettiventtiili Sarja SL035_FI.pdf
Ladda ner
Tietolehti_Laiteliitinpistorasia_FI.pdf
C003-32-LV-1
Ladda ner
Tietolehti_Magneettikela Tyyppi BDA_FI.pdf
BDA08110CS
Ladda ner

ZIP
Data Sheets
3
Fiche technique_Bobine électromagnétique Type BDA_FR.pdf
BDA08110CS
Ladda ner
Fiche technique_Prise d’appareil_FR.pdf
C003-32-LV-1
Ladda ner
Fiche technique_Électrovanne 2/2 voies Série SL035_FR.pdf
Ladda ner

ZIP
Data Sheets
3
Podatkovni list_2/2-putni elektromagnetski ventil Serija SL035_HR.pdf
Ladda ner
Podatkovni list_Magnetska zavojnica Tip BDA_HR.pdf
BDA08110CS
Ladda ner
Podatkovni list_Utičnica za uređaj_HR.pdf
C003-32-LV-1
Ladda ner

ZIP
Adatlapok
3
Adatlap_2/2-es mágnesszelep sorozat SL035_HU.pdf
Ladda ner
Adatlap_mágnestekercs típus BDA_HU.pdf
BDA08110CS
Ladda ner
Adatlap_stekker_HU.pdf
C003-32-LV-1
Ladda ner
Szerelési és kezelési útmutatók
1
Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - kombinált vezérléssel_HU.pdf
Ladda ner
Megfelelőségi nyilatkozatok
2
Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - kombinált vezérléssel_HU.pdf
Ladda ner
Megfelelőségi nyilatkozat_mágnestekercs típus BDA_HU.pdf
BDA08110CS
Ladda ner

ZIP
Data Sheets
3
Scheda tecnica_Bobina magnetica Tipo BDA_IT.pdf
BDA08110CS
Ladda ner
Scheda tecnica_Elettrovalvola 2/2 vie Serie SL035_IT.pdf
Ladda ner
Scheda tecnica_Presa per apparecchi_IT.pdf
C003-32-LV-1
Ladda ner

ZIP
Data Sheets
3
Datablad_2/2-veis magnetventil Serie SL035_NB_NO.pdf
Ladda ner
Datablad_Apparatkontakt_NB_NO.pdf
C003-32-LV-1
Ladda ner
Datablad_Magnetspole Type BDA_NB_NO.pdf
BDA08110CS
Ladda ner

ZIP
Data Sheets
3
Datasheet_2/2-weg magneetventiel Serie SL035_NL.pdf
Ladda ner
Datasheet_Apparaatcontactdoos_NL.pdf
C003-32-LV-1
Ladda ner
Datasheet_Magneetspoel Type BDA_NL.pdf
BDA08110CS
Ladda ner

ZIP
Karty katalogowe
3
Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria SL035_PL.pdf
Ladda ner
Arkusz danych_cewka elektromagnetyczna typ BDA_PL.pdf
BDA08110CS
Ladda ner
Arkusz danych_wtyczka_PL.pdf
C003-32-LV-1
Ladda ner
Instrukcje montażu i obsługi
1
Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie wymuszone_PL.pdf
Ladda ner
Deklaracje zgodności
2
Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie wymuszone_PL.pdf
Ladda ner
Deklaracja zgodności_cewka elektromagnetyczna typ BDA_PL.pdf
BDA08110CS
Ladda ner

ZIP
Data Sheets
3
Fișă de date_Bobină solenoid tip BDA_RO.pdf
BDA08110CS
Ladda ner
Fișă de date_Supapă electromagnetică cu 2/2 căi serie SL035_RO.pdf
Ladda ner
Fișă de date_conector_RO.pdf
C003-32-LV-1
Ladda ner

ZIP
Podatkovni listi
3
Podatkovni list_2/2-potni magnetni ventil serija SL035_SL.pdf
Ladda ner
Podatkovni list_Magnetna tuljava Tip BDA_SL.pdf
BDA08110CS
Ladda ner
Podatkovni list_vtičnica_SL.pdf
C003-32-LV-1
Ladda ner
Navodila za montažo in uporabo
1
Navodila za montažo in uporabo_2/2-potni magnetni ventili - prisilno krmiljeni_SL.pdf
Ladda ner
Izjave o skladnosti
2
Izjava o skladnosti_2/2-potni magnetni ventili - prisilno krmiljeni_SL.pdf
Ladda ner
Izjava o skladnosti_Magnetna tuljava Tip BDA_SL.pdf
BDA08110CS
Ladda ner

ZIP
Data Sheets
3
Tehnički list_2/2-kraki elektromagnetni ventil serije SL035_SRLATIN.pdf
Ladda ner
Tehnički list_konektor_SRLATIN.pdf
C003-32-LV-1
Ladda ner
Tehnički list_namotaj tip BDA_SRLATIN.pdf
BDA08110CS
Ladda ner
Assembly and Operating Instructions
1
Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - kombinovano upravljani_SRLATIN.pdf
Ladda ner
Declarations of Conformity
2
Deklaracija o usklađenosti_2/2 elektromagnetni ventili - kombinovano upravljani_SRLATIN.pdf
Ladda ner
Deklaracija o usklađenosti_namotaj tip BDA_SRLATIN.pdf
BDA08110CS
Ladda ner
2/2-vägs magnetventil SL035-34
SL035-34 x 1.0 st.
2/2-vägs magnetventil SL035-34
2/2-vägs magnetventil Serie SL035; tvångsstyrd; NO; Hus Rostfritt stål 1.4408; Styrhylsa Rostfritt stål i ett stycke; Tätning FKM; Medietemperatur -10...120°C; Standardspole BDA; Kontaktbredd 32mm; G 3/4"; DN 20mm; Tryck AC/DC 0...10bar; Bygglängd 75mm
BDA08110CS
BDA08110CS x 1.0 st.
BDA08110CS
Magnetspole Typ BDA; Standard; Kontaktbredd 32mm; Spänning 110VDC
C003-32-LV-1
C003-32-LV-1 x 1.0 st.
C003-32-LV-1
Apparatuttag; Kontaktbredd 32mm; med inbyggd LED-gul och VDR; Spänning 230VAC/DC
