SL035-12-BDA08110CS-C003-32-LV-1

SL035-12-BDA08110CS-C003-32-LV-1

SL035-12

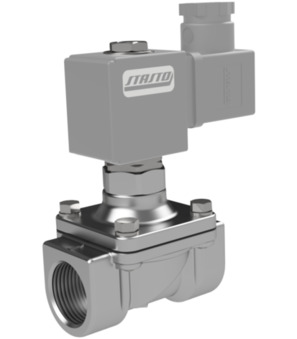

2/2-vägs magnetventil Serie SL035; tvångsstyrd; NO; Hus Rostfritt stål 1.4408; Styrhylsa Rostfritt stål i ett stycke; Tätning FKM; Medietemperatur -10...120°C; Standardspole BDA; Kontaktbredd 32mm; G 1/2"; DN 16mm; Tryck AC/DC 0...10bar; Bygglängd 68mm
BDA08110CS
Magnetspole Typ BDA; Standard; Kontaktbredd 32mm; Spänning 110VDC
C003-32-LV-1
Apparatuttag; Kontaktbredd 32mm; med inbyggd LED-gul och VDR; Spänning 230VAC/DC

Ange nr.: 84818099
Ursprungsland: Italien
Vikt: 0.62 kg
Kort artikelnummer: SL03512BDA08110CSC00332LV1
https://www.stasto.com/web/image/product.template/195185/image_1920?unique=c5de58b

SL035-12
2/2-potni magnetni ventil serija SL035; prisilno krmiljenje; NO; telo legirano jeklo 1.4408; Vodilna cev legirano jeklo enodelna; tesnilo FKM; temperatura medija -10...120°C; standardna tuljava BDA; širina vtiča 32mm; G 1/2"; DN 16mm; tlak AC/DC 0...10bar; dolžina 68mm
BDA08110CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 110VDC
C003-32-LV-1
vtičnica; širina vtiča 32mm; z vgrajeno LED-rumeno in VDR; napetost 230VAC/DC

345,10 € 345.1 EUR 345,10 €

price on request

  • Invändig gänga
  • DN
  • Bygglängd
  • Kontaktbredd
  • Utförande
  • Spänning
  • Spänningstyp
  • Tryck AC/DC
  • Spole
  • Godkännande

Kombinationen existerar inte.

Tillgänglighet:
Kontakta oss

Andel

<<Abmessung>>
Invändig gänga G 1/2"
DN 16 mm
Bygglängd 68 mm
Types of construction
Kontaktbredd 32 mm
<<Ausführung>>
Utförande med inbyggd LED-gul och VDR
Electrical figures
Spänning 110VDC
Spänningstyp DC
<<Druck>>
Tryck AC/DC 0...10 bar
<<Eigenschaften>>
Spole BDA
Godkännande CE
