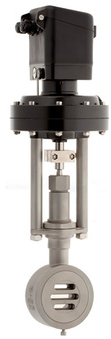

Reglerventil med glidspjäll och membrandon Serie SG09; elektropneumatiskt manövrerad; Produktserie GS3; Nominell diameter DN15...DN250; Nominellt tryck PN16/40; PN100; ANSI150; ANSI300; ANSI600; Mellanflänsutförande; Material Kolstål, Rostfritt stål 1.4581;Medietemperatur -60...350°C; Karakteristik valfritt linjär eller likprocentig; Hanterbarhet av höga differenstryck med litet ställdon, med integrerad digital i/p-lägesregulator; valfritt tillgänglig: Lägesåterkoppling, Metallbälg, Gränslägesgivare, pneumatisk lägesregulator, etc.
Universellt användbar reglerventil; snabba responstider tack vare kort slaglängd; höga Kvs-värden; mycket låg vikt; för omkoppling av neutrala till högaggressiva medier inom kemi, processteknik, anläggningsbyggnad etc.
Information: För förfrågan/beställning ska typkoden enligt uppgifterna i det tekniska databladet anges
Ursprungsland: Österrike
Vikt: 0.0 kg
Kort artikelnummer: SG09...
Gleitschieber-Stellventil mit Membranantrieb Serie SG07; elektro-pneumatisch betätigt; Baureihe GS1; Nennweite DN15...DN150; Nenndruck PN16/40; Zwischenflanschausführung; Material C-Stahl, Edelstahl 1.4581;Mediumstemperatur -60...350°C; Kennlinie wahlweise linear oder gleichprozentig; Beherrschbarkeit hoher Differenzdrücke mit kleinem Stellantrieb, mit integriertem digitalen i/p-Stellungsregler; optional erhältlich: Stellungsrückmeldung, Metallfaltenbalg, Grenzsignalgeber, pneumatischer Stellungsregler, etc.<br><br>Universal einsetzbares Regelventil; schnelle Ansprechzeiten durch kleinen Hub; hohe kvs-Werte; äußerst geringes Gewicht; zum Schalten neutraler bis hochaggressiver Medien in der Chemie, Verfahrenstechnik, im Anlagenbau etc.; Information Zur Anfrage/Bestellung ist der Typenschlüssel laut Angaben im technischen Datenblatt anzugeben
Tekniska specifikationer
| Information | För förfrågan/beställning ska typkoden enligt uppgifterna i det tekniska databladet anges |
|---|
| Information | För förfrågan/beställning ska typkoden enligt uppgifterna i det tekniska databladet anges |
SG09...
