Spjällventil med handspak Serie BUW9-CSIS-L Store
  1. Produkter
  2. Ventiler
  3. Ventiler, spjäll och avstängningsslidventiler – manuella
  4. Spjällventiler
  5. Spjällventil med handspak Serie BUW9-CSIS-L
  6. BUW9-100-CSIS-L

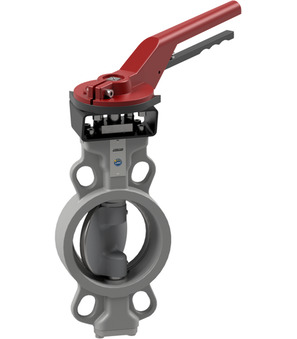

Spjällventil med handspak BUW9-100-CSIS-L

Spjällventil med handspak BUW9-100-CSIS-L

Spjällventil med handspak Serie BUW9-CSIS-L; Mellanflänsutförande; dubbelexcentrisk; Bygglängd enligt EN558−1R20; Hus Stål 1.0619 epoxibelagd; Skiva 1.4408; Axel 1.4542; Säte Inconel 625; Fläns nominellt tryck PN10/16/25/ANSI150; Medietemperatur -10...+425°C; Tryckområde 0...25bar; DN 100mm; Inbyggnadslängd 52mm

Ange nr.: 84818085
Ursprungsland: Italien
Vikt: 8.65 kg
Kort artikelnummer: BUW9100CSISL
https://www.stasto.com/web/image/product.template/88498/image_1920?unique=b9bbba7

Absperrklappe mit Handhebel Serie BUW9-CSIS-L; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse Stahl epoxybeschichtet; Scheibe 1.4408; Welle 1.4542; Sitz Inconel 625; Flanschnenndruck PN10/16/25/ANSI150; Mediumstemperatur -10...+425°C; Druckbereich 0...25bar; DN 100mm; Einbaulänge 52mm

1 217,00 € 1217.0 EUR 1 217,00 €

price on request

  • DN
  • Bygglängd
  • Tryckområde

Kombinationen existerar inte.

Tillgänglighet:
Kontakta oss

Andel

<<Abmessung>>
DN 100 mm
Bygglängd 52 mm
<<Druck>>
Tryckområde 0...25 bar

Datablad, instruktioner, 3D-filer och certifikat...

På ditt språk
ZIP
Data Sheets
1
Datablad_Spjällventil med handspak Serie BUW9-CSIS-L_SV.pdf
Ladda ner
CAD / 3D
1
CADSTEP_BUW9100CSISL.stp
Ladda ner

ZIP
Datové listy
1
Datový list_uzavírací klapka s ruční pákou série BUW9-CSIS-L_CS.pdf
Ladda ner
Prohlášení o shodě
1
Prohlášení o shodě_uzavírací klapka s ruční pákou série BUW9-CSIS-L_CS.pdf
Ladda ner

ZIP
Data Sheets
1
Datablad_Spjældventil med håndgreb Serie BUW9-CSIS-L_DA_DK.pdf
Ladda ner

ZIP
Datenblätter
1
Datenblatt_Absperrklappe mit Handhebel Serie BUW9-CSIS-L_DE.pdf
Ladda ner
Konformitätserklärungen
1
Konformitätserklärung_Absperrklappe mit Handhebel Serie BUW9-CSIS-L_DE.pdf
Ladda ner

ZIP
Data Sheets
1
Δελτίο δεδομένων_Βαλβίδα πεταλούδας απομόνωσης με χειρομοχλό Σειρά BUW9-CSIS-L_EL_GR.pdf
Ladda ner

ZIP
Data Sheets
1
Data sheet_Butterfly valve with hand lever Series BUW9-CSIS-L_EN.pdf
Ladda ner
Declarations of Conformity
1
Declaration of conformity_Butterfly valve with hand lever Series BUW9-CSIS-L_EN.pdf
Ladda ner

ZIP
Assembly and Operating Instructions
1
Ficha técnica_Válvula de mariposa con palanca manual Serie BUW9-CSIS-L_ES.pdf
Ladda ner

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili käsivivulla Sarja BUW9-CSIS-L_FI.pdf
Ladda ner

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec levier manuel Série BUW9-CSIS-L_FR.pdf
Ladda ner

ZIP
Data Sheets
1
Podatkovni list_Leptirasti zaporni ventil s ručicom Serija BUW9-CSIS-L_HR.pdf
Ladda ner

ZIP
Adatlapok
1
Adatlap_pillangószelep kézikarral sorozat BUW9-CSIS-L_HU.pdf
Ladda ner
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pillangószelep kézikarral sorozat BUW9-CSIS-L_HU.pdf
Ladda ner

ZIP
Assembly and Operating Instructions
1
Scheda tecnica_Serranda di intercettazione con leva manuale Serie BUW9-CSIS-L_IT.pdf
Ladda ner

ZIP
Data Sheets
1
Datablad_Spjeldventil med håndspak Serie BUW9-CSIS-L_NB_NO.pdf
Ladda ner

ZIP
Data Sheets
1
Datasheet_Vlinderklep met handhendel Serie BUW9-CSIS-L_NL.pdf
Ladda ner

ZIP
Karty katalogowe
1
Arkusz danych_przepustnica z dźwignią ręczną Seria BUW9-CSIS-L_PL.pdf
Ladda ner
Deklaracje zgodności
1
Deklaracja zgodności_przepustnica z dźwignią ręczną Seria BUW9-CSIS-L_PL.pdf
Ladda ner

ZIP
Assembly and Operating Instructions
1
Fișă de date_Supapă fluture cu pârghie manuală serie BUW9-CSIS-L_RO.pdf
Ladda ner

ZIP
Podatkovni listi
1
Podatkovni list_Zaporna loputa z ročico serija BUW9-CSIS-L_SL.pdf
Ladda ner
Izjave o skladnosti
1
Izjava o skladnosti_Zaporna loputa z ročico serija BUW9-CSIS-L_SL.pdf
Ladda ner

ZIP
Data Sheets
1
Tehnički list_leptir ventil sa ručnom polugom serije BUW9-CSIS-L_SRLATIN.pdf
Ladda ner
Declarations of Conformity
1
Deklaracija o usklađenosti_leptir ventil sa ručnom polugom serije BUW9-CSIS-L_SRLATIN.pdf
Ladda ner
BUW9-100-CSIS-B x 1.0
Spjällventil med fritt axelände BUW9-100-CSIS-B
Spjällventil med fritt axelände Serie BUW9-CSIQ-B; Mellanflänsutförande; dubbelexcentrisk; Bygglängd enligt EN558−1R20; Hus Stål 1.0619 epoxibelagd; Skiva 1.4408; Axel 1.4542; Säte Inconel 625; Medietemperatur -10...+425°C; Tryckområde 0...25bar; DN 100mm; Inbyggnadslängd 52mm; Fläns nominellt tryck PN10/16/25/ANSI150
Lägg i kundvagn
