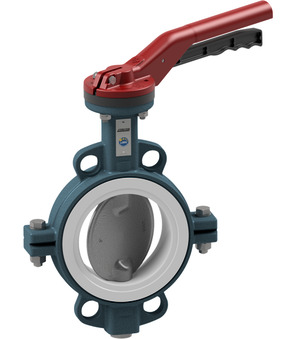

Spjällventil med handspak BUW4-300-DSTS-L

Spjällventil med handspak BUW4-300-DSTS-L

Spjällventil med handspak Serie BUW4-DSTS-L; Mellanflänsutförande; Bygglängd enligt EN558−1R20; Hus GGG40 epoxibelagd; Skiva och Axel 1.4408; Manschett PTFE/Silikon; Fläns nominellt tryck PN10/16/ANSI150; Medietemperatur -10...+190°C; Tryckområde 0...10bar; DN 300mm; Inbyggnadslängd 78mm

Ange nr.: 84818085
Ursprungsland: Italien
Vikt: 32.71 kg
Kort artikelnummer: BUW4300DSTSL
https://www.stasto.com/web/image/product.template/88198/image_1920?unique=b9bbba7

Absperrklappe mit Handhebel Serie BUW4-DSTS-L; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe und Welle 1.4408; Manschette PTFE/Silikon; Flanschnenndruck PN10/16/ANSI150; Mediumstemperatur -10...+190°C; Druckbereich 0...10bar; DN 300mm; Einbaulänge 78mm

3 378,90 € 3378.9 EUR 3 378,90 €

price on request

  • DN
  • Bygglängd
  • Tryckområde

Kombinationen existerar inte.

Tillgänglighet:
Kontakta oss

Andel

<<Abmessung>>
DN 300 mm
Bygglängd 78 mm
<<Druck>>
Tryckområde 0...10 bar
