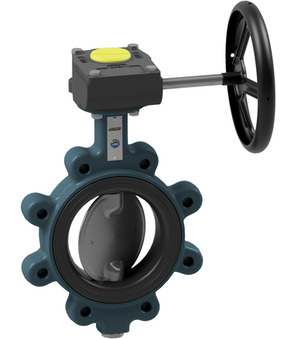

Spjällventil med handväxel BULC-500-DSE-G

Spjällventil med handväxel BULC-500-DSE-G

Spjällventil med handväxel Serie BULC-G; Flänsanslutet utförande; Bygglängd enligt EN558−1R20; Hus GGG40 epoxibelagd; Skiva 1.4408; Axel 1.4016; Manschett EPDM; Fläns nominellt tryck PN10; Medietemperatur -10...+130°C; Tryckområde 0...10bar; DN 500mm; Inbyggnadslängd 127mm

Ange nr.: 84818085
Ursprungsland: Italien
Vikt: 194.72 kg
Kort artikelnummer: BULC500DSEG
https://www.stasto.com/web/image/product.template/88057/image_1920?unique=b9bbba7

Absperrklappe mit Handgetriebe Serie BULC-G; Abflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10; Mediumstemperatur -10...+130°C; Druckbereich 0...10bar; DN 500mm; Einbaulänge 127mm

6 325,90 € 6325.9 EUR 6 325,90 €

price on request

  • DN
  • Bygglängd

Kombinationen existerar inte.

Tillgänglighet:
Kontakta oss

Andel

DN 500 mm
Bygglängd 127 mm

Datablad, instruktioner, 3D-filer och certifikat...

På ditt språk
ZIP
Data Sheets
1
Datablad_Spjällventil med handväxel Serie BULC-G_SV.pdf
Ladda ner
CAD / 3D
1
CADSTEP_BULC500DSEG.stp
Ladda ner

ZIP
Datové listy
1
Datový list_uzavírací klapka s ruční převodovkou série BULC-G_CS.pdf
Ladda ner
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s ruční převodovkou série BULC-G_CS.pdf
Ladda ner

ZIP
Data Sheets
1
Datablad_Spjældventil med håndgear Serie BULC-G_DA_DK.pdf
Ladda ner

ZIP
Datenblätter
1
Datenblatt_Absperrklappe mit Handgetriebe Serie BULC-G_DE.pdf
Ladda ner
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Handgetriebe Serie BULC-G_DE.pdf
Ladda ner

ZIP
Data Sheets
1
Δελτίο δεδομένων_Βαλβίδα πεταλούδας απομόνωσης με χειροκίνητο μειωτήρα ταχυτήτων Σειρά BULC-G_EL_GR.pdf
Ladda ner

ZIP
Assembly and Operating Instructions
2
Assembly instruction_Butterfly valve with manual gear box Series BULC-G_EN.pdf
Ladda ner
Data sheet_Butterfly valve with manual gear box Series BULC-G_EN.pdf
Ladda ner

ZIP
Assembly and Operating Instructions
1
Ficha técnica_Válvula de mariposa con reductor manual Serie BULC-G_ES.pdf
Ladda ner

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili käsivaihteella Sarja BULC-G_FI.pdf
Ladda ner

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec réducteur manuel Série BULC-G_FR.pdf
Ladda ner

ZIP
Data Sheets
1
Podatkovni list_Zaporni leptir ventil s ručnim reduktorom Serija BULC-G_HR.pdf
Ladda ner

ZIP
Adatlapok
1
Adatlap_pillangószelep kézi forgatókerékkel sorozat BULC-G_HU.pdf
Ladda ner
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pillangószelep kézi forgatókerékkel sorozat BULC-G_HU.pdf
Ladda ner

ZIP
Assembly and Operating Instructions
1
Scheda tecnica_Serranda di intercettazione con riduttore manuale Serie BULC-G_IT.pdf
Ladda ner

ZIP
Data Sheets
1
Datablad_Avstengningsspjeldventil med håndgir Serie BULC-G_NB_NO.pdf
Ladda ner

ZIP
Data Sheets
1
Datasheet_Vlinderklep met handbediening Serie BULC-G_NL.pdf
Ladda ner

ZIP
Karty katalogowe
1
Arkusz danych_przepustnica z przekładnią Seria BULC-G_PL.pdf
Ladda ner
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z przekładnią Seria BULC-G_PL.pdf
Ladda ner

ZIP
Assembly and Operating Instructions
1
Fișă de date_Supapă fluture cu cutie de viteze manuală serie BULC-G_RO.pdf
Ladda ner

ZIP
Podatkovni listi
1
Podatkovni list_Zaporna loputa z ročnim polžastim pogonom serija BULC-G_SL.pdf
Ladda ner
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa z ročnim polžastim pogonom serija BULC-G_SL.pdf
Ladda ner

ZIP
Data Sheets
1
Tehnički list_leptir ventil sa ručnom menjačkom kutijom serije BULC-G_SRLATIN.pdf
Ladda ner
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa ručnom menjačkom kutijom serije BULC-G_SRLATIN.pdf
Ladda ner
BULC-500-DSE-B x 1.0
Spjällventil med fritt axelände BULC-500-DSE-B
Spjällventil med fritt axelände Serie BUL1-DSE-B, BULA-DSE-B, BULG-DSE-B, BULC-DSE-B, BULY-DSE-B; Flänsanslutet utförande; Bygglängd enligt EN558−1R20; Hus GGG40 epoxibelagd; Skiva 1.4408; Axel 1.4016; Manschett EPDM; Medietemperatur -10...+130°C; DN 500mm; Inbyggnadslängd 127mm; Tryckområde 0…10bar; Fläns nominellt tryck PN10
Lägg i kundvagn
GB02-16/4512-01
GB02-16/4512-01 x 1.0
GB02-16/4512-01
Växellåda; Hus Gråjärn; Kapslingsklass IP67; ATEX Zon 1/21; Vridmoment 2000Nm; Fläns ISO5211 F16; Diameter/Kilspårsfjäder 45/12mm
