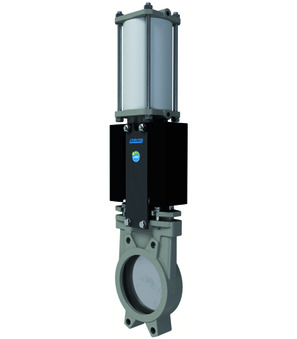

Plattskjutsventil med dubbelverkande pneumatisk manöverdon Serie A1N; Mellanflänsutförande; Hus 1.4408; Slidplatta 1.4401; mjukdichtande EPDM; Förpackning PTFE-syntetisk/EPDM; Fläns nominellt tryck PN10; tätande på ena sidan; Styrtryck 5,5...8bar; Medietemperatur -5...+90°C; DN 65mm; Inbyggnadslängd 40mm; Tryckområde 0…10bar
Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie A1N; Zwischenflanschausführung; Gehäuse 1.4408; Schieberplatte 1.4401; weichdichtend EPDM; Packung PTFE-synthetisch/EPDM; Flanschnenndruck PN10; einseitig dichtend; Steuerdruck 5,5...8bar; Mediumstemperatur -5...+90 °C; DN 65mm; Einbaulänge 40mm; Druckbereich 0-10bar
Tekniska specifikationer
| Tryckområde | 0...10 bar |
|---|---|
| DN | 65 mm |
| Bygglängd | 40 mm |
| Medietemperatur | -5...+90 °C |
| Tryckområde | 0...10 bar |
| DN | 65 mm |
| Bygglängd | 40 mm |
| Medietemperatur | -5...+90 °C |
| Märke | STASTO |
A1N2I2-5-65
