3/2-vägs magnetventil Serie 31L Store
  1. Produkter
  2. Ventiler
  3. Magnetventiler för vätskor och gaser
  4. 3/2-vägs magnetventiler – direktstyrda
  5. 3/2-vägs magnetventil Serie 31L
  6. 31L2A1V30-BDA08024CS-C003-32-6

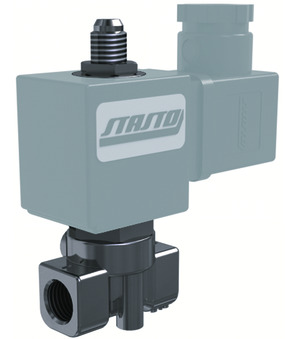

31L2A1V30-BDA08024CS-C003-32-6

31L2A1V30-BDA08024CS-C003-32-6

31L2A1V30
3/2-vägs magnetventil Serie 31L; direktstyrd; NC; Hus Rostfritt stål 1.4401; Styrhylsa Rostfritt stål i ett stycke; Tätning FKM; Medietemperatur -10...+120°C; Standardspole BDA; Kontaktbredd 32mm; G 1/4"; DN 3,0/2,5mm; Tryck AC/DC 0-5bar; Bygglängd 39mm
BDA08024CS
Magnetspole Typ BDA; Standard; Kontaktbredd 32mm; Spänning 24VDC
C003-32-6
Apparatuttag; Kontaktbredd 32mm; Standard; Spänning 0...250VAC/DC

Ange nr.: 84818099
Ursprungsland: Italien
Vikt: 0.33 kg
Kort artikelnummer: 31L2A1V30BDA08024CSC003326
https://www.stasto.com/web/image/product.template/195809/image_1920?unique=eb38ccc

31L2A1V30
3/2-potni magnetni ventil serija 31L; direktno krmiljenje; NC; telo legirano jeklo 1.4401; Vodilna cev legirano jeklo enodelna; tesnilo FKM; temperatura medija -10...+120°C; standardna tuljava BDA; širina vtiča 32mm; G 1/4"; DN 3,0/2,5mm; tlak AC/DC 0-5bar; dolžina 39mm
BDA08024CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 24VDC
C003-32-6
vtičnica; širina vtiča 32mm; Standard; napetost 0...250VAC/DC

196,40 € 196.4 EUR 196,40 €

price on request

  • Invändig gänga
  • DN
  • Bygglängd
  • Kontaktbredd
  • Utförande
  • Spänning
  • Spänningstyp
  • Tryck AC/DC
  • Tätning
  • Spole
  • Medietemperatur
  • Godkännande

Kombinationen existerar inte.

Tillgänglighet:
Kontakta oss

Andel

<<Abmessung>>
Invändig gänga G 1/4"
DN 3,0/2,5 mm
Bygglängd 39 mm
Types of construction
Kontaktbredd 32 mm
<<Ausführung>>
Utförande Standard
Electrical figures
Spänning 24VDC
Spänningstyp DC
<<Druck>>
Tryck AC/DC 0...5 bar
<<Materialien>>
Tätning FKM
<<Eigenschaften>>
Spole BDA
Medietemperatur -10...+120 °C
Godkännande CE
