3/2-vägs magnetventil Serie 31A Store
  1. Produkter
  2. Ventiler
  3. Magnetventiler för vätskor och gaser
  4. 3/2-vägs magnetventiler – direktstyrda
  5. 3/2-vägs magnetventil Serie 31A
  6. 31A3AV15-BDA08024CS-C003-32-LV-2

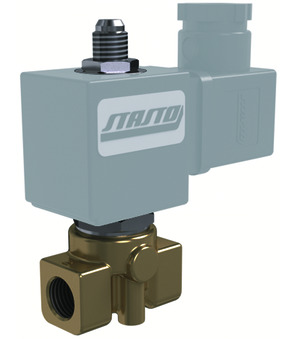

31A3AV15-BDA08024CS-C003-32-LV-2

31A3AV15-BDA08024CS-C003-32-LV-2

31A3AV15
3/2-vägs magnetventil Serie 31A; direktstyrd; NC; Hus Mässing; Styrhylsa Rostfritt stål i ett stycke; Tätning FKM; Medietemperatur -10...+120°C; Standardspole BDA; Kontaktbredd 32mm; G 1/8"; DN 1,5/2,5mm; Tryck AC/DC 0-15bar; Bygglängd 40mm
BDA08024CS
Magnetspole Typ BDA; Standard; Kontaktbredd 32mm; Spänning 24VDC
C003-32-LV-2
Apparatuttag; Kontaktbredd 32mm; med inbyggd LED-gul och VDR; Spänning 24VAC/DC

Ange nr.: 84818099
Ursprungsland: Italien
Vikt: 0.34 kg
Kort artikelnummer: 31A3AV15BDA08024CSC00332LV2
https://www.stasto.com/web/image/product.template/195353/image_1920?unique=eb38ccc

31A3AV15
3/2-potni magnetni ventil serija 31A; direktno krmiljenje; NC; telo medenina; Vodilna cev legirano jeklo enodelna; tesnilo FKM; temperatura medija -10...+120°C; standardna tuljava BDA; širina vtiča 32mm; G 1/8"; DN 1,5/2,5mm; tlak AC/DC 0-15bar; dolžina 40mm
BDA08024CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 24VDC
C003-32-LV-2
vtičnica; širina vtiča 32mm; z vgrajeno LED-rumeno in VDR; napetost 24VAC/DC

86,10 € 86.1 EUR 86,10 €

price on request

  • Invändig gänga
  • DN
  • Bygglängd
  • Kabellängd
  • Kontaktbredd
  • Utförande
  • Spänning
  • Spänningstyp
  • Tryck AC/DC
  • Tätning
  • Spole
  • Medietemperatur
  • Godkännande

Kombinationen existerar inte.

Tillgänglighet:
Kontakta oss

Andel

<<Abmessung>>
Invändig gänga G 1/8"
DN 1,5/2,5 mm
Bygglängd 40 mm
Types of construction
Kontaktbredd 32 mm
<<Ausführung>>
Utförande med inbyggd LED-gul och VDR
Electrical figures
Spänning 24VDC
Spänningstyp DC
<<Druck>>
Tryck AC/DC 0...15 bar
<<Materialien>>
Tätning FKM
<<Eigenschaften>>
Spole BDA
Medietemperatur -10...+120 °C
Godkännande CE

Datablad, instruktioner, 3D-filer och certifikat...
