SL035-38-BDA08024CS-C003-32-6

SL035-38-BDA08024CS-C003-32-6

SL035-38

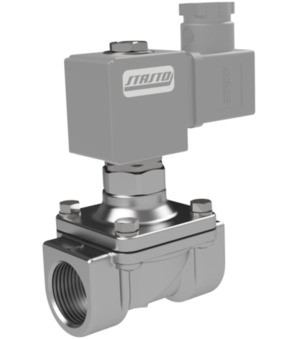

Électrovanne 2/2 voies Série SL035; commandé mécaniquement; NO; Corps Acier inoxydable 1.4408; Tube de guidage Acier inoxydable monobloc; Joint d’étanchéité FKM; Température du fluide -10...120°C; Bobine standard BDA; Largeur de connecteur 32mm; G 3/8"; DN 15mm; Pression AC/DC 0...10bar; Longueur de construction 68mm
BDA08024CS
Bobine électromagnétique Type BDA; Standard; Largeur de connecteur 32mm; Tension 24VDC
C003-32-6
Prise d’appareil; Largeur de connecteur 32mm; Standard; Tension 0...250VAC/DC

Entrez le numéro : 84818099
Pays d'origine : Italie
Poids: 0.67 kg
Numéro d'article court : SL03538BDA08024CSC003326
https://www.stasto.com/web/image/product.template/195150/image_1920?unique=c5de58b

SL035-38
2/2-potni magnetni ventil serija SL035; prisilno krmiljenje; NO; telo legirano jeklo 1.4408; Vodilna cev legirano jeklo enodelna; tesnilo FKM; temperatura medija -10...120°C; standardna tuljava BDA; širina vtiča 32mm; G 3/8"; DN 15mm; tlak AC/DC 0...10bar; dolžina 68mm
BDA08024CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 24VDC
C003-32-6
vtičnica; širina vtiča 32mm; Standard; napetost 0...250VAC/DC

312,70 € 312.7 EUR 312,70 €

price on request

  • Filetage femelle
  • DN
  • Longueur de construction
  • Largeur de connecteur
  • Version
  • Tension
  • Type de tension
  • Pression AC/DC
  • Bobine
  • Homologation

Cette combinaison n'existe pas.

Disponibilité:
Contactez-nous

Partager

<<Abmessung>>
Filetage femelle G 3/8"
DN 15 mm
Longueur de construction 68 mm
Types of construction
Largeur de connecteur 32 mm
<<Ausführung>>
Version Standard
Electrical figures
Tension 24VDC
Type de tension DC
<<Druck>>
Pression AC/DC 0...10 bar
<<Eigenschaften>>
Bobine BDA
Homologation CE
