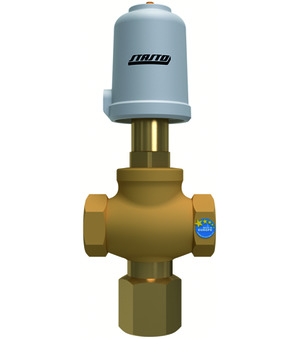

Soupape à siège pilotée par pression Série SE10-RT; NC; Version 3 voies; Boîtier Bronze rouge; Joint d’étanchéité PTFE; Filetage femelle; pour des fluides gazeux et liquides; Température du fluide -30...+170°C; RP 3/4"; DN 20mm; Pression de service 0...16bar; Pression de pilotage 2,3bar; Diamètre Actionneur 80mm
Pays d'origine : Allemagne
Poids: 2.55 kg
Numéro d'article court : SE1034RT81
Druckgesteuertes Sitzventil Serie SE10-RT; NC; 3-Wege-Ausführung; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C; RP 3/4"; DN 20mm; Betriebsdruck 0...16bar; Steuerdruck 2,3bar; Durchmesser Antrieb 80mm
Caractéristiques techniques
| Filetage femelle | RP 3/4" |
|---|---|
| DN | 20 mm |
| Pression de service | 0...16 bar |
| Pression de pilotage | 2,3 bar |
| Filetage femelle | RP 3/4" |
| DN | 20 mm |
| Pression de service | 0...16 bar |
| Pression de pilotage | 2,3 bar |
| Diamètre Actionneur | 80 mm |
| Température du fluide | -30...+170 °C |
SE10-34-RT81
