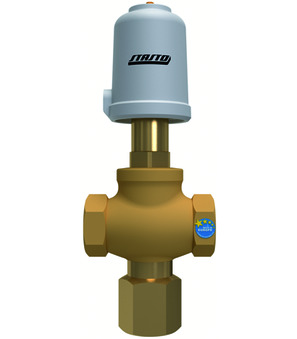

Soupape à siège pilotée par pression Série SE10-RT; NC; Version 3 voies; Boîtier Bronze rouge; Joint d’étanchéité PTFE; Filetage femelle; pour des fluides gazeux et liquides; Température du fluide -30...+170°C; RP 1/2"; DN 15mm; Pression de service 0-13bar; Pression de pilotage 5-9bar; Diamètre Actionneur 50mm
Pays d'origine : Allemagne
Poids: 0.63 kg
Numéro d'article court : SE1012RT51
Druckgesteuertes Sitzventil Serie SE10-RT; NC; 3-Wege-Ausführung; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C; RP 1/2"; DN 15mm; Betriebsdruck 0-13bar; Steuerdruck 5-9bar; Durchmesser Antrieb 50mm
Caractéristiques techniques
| Filetage femelle | RP 1/2" |
|---|---|
| DN | 15 mm |
| Pression de service | 0...13 bar |
| Pression de pilotage | 5...9 bar |
| Filetage femelle | RP 1/2" |
| DN | 15 mm |
| Pression de service | 0...13 bar |
| Pression de pilotage | 5...9 bar |
| Diamètre Actionneur | 50 mm |
| Température du fluide | -30...+170 °C |
SE10-12-RT51
