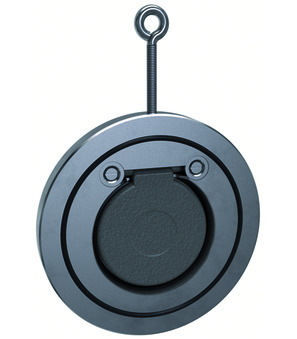

Clapet anti-retour CS-2424B-200
Clapet anti-retour Série CS-2466/CS-2424; Version à brides intermédiaires; Rappel par gravité propre; Boîtier Acier galvanisé; Joint d’étanchéité NBR; Température du fluide -10…+120°C; DN 200mm; Longueur de construction 22mm; Pression nominale de bride PN10/16; Matériau du clapet Stahl verzinkt
Entrez le numéro : 84813091
Pays d'origine : Italie
Poids: 7.82 kg
Numéro d'article court : CS2424B200
Pays d'origine : Italie
Poids: 7.82 kg
Numéro d'article court : CS2424B200
Rückschlagklappe Serie CS-2466/CS-2424; Zwischenflanschausführung; Rückstellung durch Eigengewicht; Gehäuse Stahl verzinkt; Dichtung NBR; Mediumstemperatur -10…+120°C; DN 200mm; Baulänge 22mm; Flanschnenndruck PN10/16; Material der Klappe Stahl verzinkt
| <<Abmessung>> | |
|---|---|
| DN | 200 mm |
| Longueur de construction | 22 mm |
| Bride | PN10/16 |
| <<Materialien>> | |
| Matériau du clapet | Acier galvanisé |
