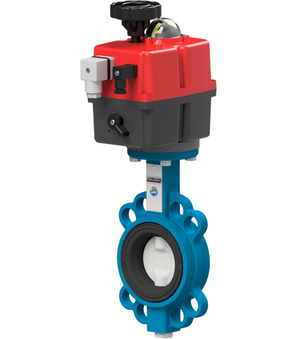

Vanne papillon avec actionneur électrique BUW6-150-DSE-01K1

Vanne papillon avec actionneur électrique BUW6-150-DSE-01K1

Vanne papillon avec actionneur électrique Série BUW6-DSE-01; Version à brides intermédiaires; Longueur de construction conformément à EN558−1R20; Boîtier GGG40 revêtu d’époxy; Disque 1.4408; Arbre 1.4016; Manchon EPDM; Pression nominale de bride PN10/16/ANSI150; Température du fluide -10...+130°C; Plage de pression 0...16bar; DN 150mm; Longueur de montage 56mm; Temps de manœuvre 34s; Tension 24...240VAC / 24...135VDC

Entrez le numéro : 84818085
Pays d'origine : Espagne Made in Europe
Poids: 13.44 kg
Numéro d'article court : BUW6150DSE01K1
https://www.stasto.com/web/image/product.template/147543/image_1920?unique=2cf2396

Absperrklappe mit Elektroantrieb Serie BUW6-DSE-01; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10/16/ANSI150; Mediumstemperatur -10...+130°C; Druckbereich 0...16bar; DN 150mm; Einbaulänge 56mm; Stellzeit 34s; Spannung 24...240VAC / 24...135VDC

1 .313,40 € 1313.4 EUR 1 .313,40 €

price on request

HT
  • Diamètre
  • Filetage mâle
  • Interface de montage VDI/VDE 3845
  • Interface de montage 2 VDI/VDE 3845
  • Interface de vanne Namur
  • DN
  • Longueur de construction
  • Largeur de connecteur
  • Type d’interrupteur
  • Version
  • Tension
  • Pouvoir de coupure
  • Plage de pression
  • Matériau de contact
  • Matériau du boîtier
  • Bobine
  • Actionneur
  • Actionneur 2
  • Temps de manœuvre

Cette combinaison n'existe pas.

Disponibilité:
See availability
Contactez-nous

Caractéristiques techniques

DN 150 mm
Longueur de construction 56 mm
Temps de manœuvre 34 s
Tension 24...240VAC / 24...135VDC
Documents
Fiches techniques, plans et fichiers CAO
DN 150 mm
Longueur de construction 56 mm
Temps de manœuvre 34 s
Tension 24...240VAC / 24...135VDC

BUW6-150-DSE-01K1

Documents

1 Documents

Sans langue
ZIP

CAD / 3D

1
BUW6-150-DSE-B x 1.0 pce.
Vanne papillon avec extrémité d’arbre libre BUW6-150-DSE-B
Vanne papillon avec extrémité d’arbre libre Série BUW1-DSE-B, BUW2-DSE-B, BUW6-DSE-B, BUWC-DSE-B, BUWV-DSE-B, BUWZ-DSE-B; Version à brides intermédiaires; Longueur de construction conformément à EN558−1R20; Boîtier GGG40 revêtu d’époxy; Disque 1.4408; Arbre 1.4016; Manchon EPDM; Température du fluide -10...+130°C; DN 150mm; Longueur de montage 56mm; Plage de pression 0…16bar; Bride PN10/16/ANSI150
J4C140-0H34-Q17 x 1.0 pce.
Actionneur électrique J4C140-0H34-Q17
Actionneur électrique Série J4C; adapté pour Robinetterie avec course de commutation à 90°; adapté à un maximum de 100 manœuvres par jour; Coupure de fin de course précâblée; 2 contacts libres de potentiel pour retour de position de fin de course; y compris commande manuelle de secours; Couple de serrage 140Nm; Temps de manœuvre 34s; Bride ISO5211 Étoile F07/F10 17 mm; Tension 24...240VDC/AC (50-60Hz); Indice de protection IP67
MFFALFUAL09733 x 1.0 pce.
MFFALFUAL09733
Adaptateur pour vanne papillon d’arrêt DN40-DN150; F07/F07
