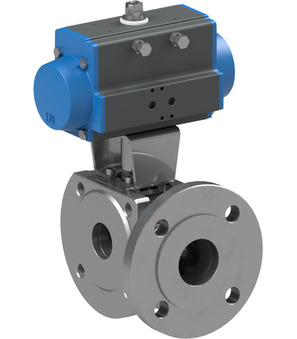

Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif BAUA-020-SSTV-D0

Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif BAUA-020-SSTV-D0

Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif Série BAMA, BAUA; Version 3 voies; à double enveloppe étanche; Entrée de pression uniquement à l’avant; Bride PN16; Boîtier, Bille 1.4401; Joints d’étanchéité PTFE/FKM; passage réduite; actionneur double effet; Pression de pilotage 5,5...8bar; Température du fluide -20...+160°C; Plage de pression 0...16bar; Diamètre nominal 20mm; Passage intégrale 15mm; Longueur de montage 40mm; Actionneur PAD052; Alésage sphérique T

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA
Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA
Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA
Entrez le numéro : 84818081
Pays d'origine : Italie Made in Europe
Poids: 3.883 kg
Numéro d'article court : BAUA020SSTVD0
https://www.stasto.com/web/image/product.template/87255/image_1920?unique=d975ddd

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA; 3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; reduzierter Durchgang; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar; Nennweite 20mm; Durchgang 15mm; Einbaulänge 40mm; Antrieb PAD052; Kugelbohrung T

982,10 € 982.1 EUR 982,10 €

price on request

HT
  • Interface de montage VDI/VDE 3845
  • Interface de montage 2 VDI/VDE 3845
  • Interface de vanne Namur
  • DN
  • Longueur de construction
  • Passage intégrale
  • Largeur de connecteur
  • Alésage sphérique
  • Type d’interrupteur
  • Version
  • Tension
  • Pouvoir de coupure
  • Matériau de contact
  • Matériau du boîtier
  • Bobine
  • Actionneur

Cette combinaison n'existe pas.

Disponibilité:
See availability
Contactez-nous

Caractéristiques techniques

Plage de pression 0...16bar
DN 20 mm
Passage intégrale 15 mm
Longueur de construction 40 mm
Toutes les spécifications (5)
Documents
Fiches techniques, plans et fichiers CAO
Plage de pression 0...16bar
DN 20 mm
Passage intégrale 15 mm
Longueur de construction 40 mm
Alésage sphérique T

BAUA-020-SSTV-D0

Documents

2 Documents 18 Langues

Czech / Čeština
ZIP

Fiches techniques

1

CAD / 3D

1
Danish / Dansk
ZIP

Fiches techniques

1

CAD / 3D

1
German / Deutsch
ZIP

Fiches techniques

1

CAD / 3D

1
Greek / Ελληνικά
ZIP

Fiches techniques

1

CAD / 3D

1
English
ZIP

Fiches techniques

1

CAD / 3D

1
Spanish / Español
ZIP

Fiches techniques

1

CAD / 3D

1
Finnish / Suomi
ZIP

Fiches techniques

1

CAD / 3D

1
French / Français
ZIP

Fiches techniques

1

CAD / 3D

1
Croatian / hrvatski jezik
ZIP

Fiches techniques

1

CAD / 3D

1
Hungarian / Magyar
ZIP

Fiches techniques

1

CAD / 3D

1
Italian / Italiano
ZIP

Fiches techniques

1

CAD / 3D

1
Norwegian Bokmål / Norsk bokmål
ZIP

Fiches techniques

1

CAD / 3D

1
Dutch / Nederlands
ZIP

Fiches techniques

1

CAD / 3D

1
Polish / Język polski
ZIP

Fiches techniques

1

CAD / 3D

1
Romanian / română
ZIP

Fiches techniques

1

CAD / 3D

1
Slovenian / slovenščina
ZIP

Fiches techniques

1

CAD / 3D

1
Serbian (Latin) / srpski
ZIP

Fiches techniques

1

CAD / 3D

1
Swedish / Svenska
ZIP

Fiches techniques

1

CAD / 3D

1
Vanne à boisseau sphérique à brides 776010-20
776010-20 x 1.0 pce.
Vanne à boisseau sphérique à brides 776010-20
Vanne à boisseau sphérique à brides Série 776007, 776010; Version 3 voies; à double enveloppe étanche; Entrée de pression uniquement à l’avant; passage réduite; Bride PN16; Boîtier, Bille 1.4401; Joints d’étanchéité PTFE/FKM; Plage de pression 0...16bar; Température du fluide -20...+160°C; Diamètre nominal 20mm; Passage intégrale 15mm; Longueur de montage 40mm; Alésage sphérique T
Actionneur rotatif pneumatique PAD052
PAD052 x 1.0 pce.
Actionneur rotatif pneumatique PAD052
Actionneur rotatif pneumatique Série PAD; ATEX II 2 G/D; double effet; Angle de rotation 90°; conformément à ISO 5211/NAMUR; Plage de pression de service max. 8bar; Diamètre 52mm; Bride ISO5211 F03/F05; Carré intérieur 11mm; Couple à 5,5 bar 20Nm
RI3013 x 1.0 pce.
RI3013
Kit de montage; F05/F03-F32mm; Goujon 11-7
Accessoires
EB0X01
EB0X01
Matériau du boîtier
Plastique
Marque
STASTO
EB0X02
EB0X02
Matériau du boîtier
Plastique
Marque
STASTO
EB0X04YA
EB0X04YA
Matériau du boîtier
Aluminium
Marque
STASTO
EB0X04YA-ULCSA-01
EB0X04YA-ULCSA-01
Matériau du boîtier
Aluminium
Marque
STASTO
EB0X05
EB0X05
Version
ATEX
Matériau du boîtier
Plastique
Marque
STASTO
RI4603
RI4603
Diamètre
52 mm merged
RI4617
RI4617
Diamètre
52 mm merged
RI4645
RI4645
Diamètre
52 mm merged
