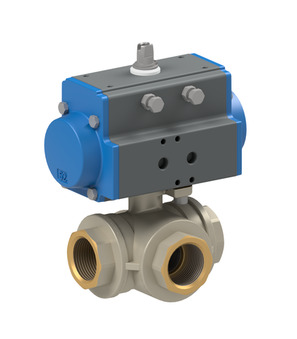

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BAT1-009-BLTV-D0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BAT1-009-BLTV-D0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BAL1, BAT1; Version 3 voies; à étanchéité à trois couches; Boîtier, Bille Laiton; Joints d’étanchéité PTFE/FKM/EPDM; actionneur double effet; Pression de pilotage 5,5...8bar; Température du fluide -20...+160°C; RP 2"; Diamètre nominal 50mm; Plage de pression 0-10bar; Longueur de montage 166mm; Actionneur PAD075; Alésage sphérique T

Kugelhahn mit Druckluftdrehantrieb Serie BAL1, BAT1
Entrez le numéro : 84818081
Pays d'origine : Italie
Poids: 11.16 kg
Numéro d'article court : BAT1009BLTVD0
https://www.stasto.com/web/image/product.template/87222/image_1920?unique=bcfc56d

Kugelhahn mit Druckluftdrehantrieb Serie BAL1, BAT1; 3-Wege-Ausführung; dreischalig dichtend; Gehäuse, Kugel Messing; Dichtungen PTFE/FKM/EPDM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; RP 2"; Nennweite 50mm; Druckbereich 0-10bar; Einbaulänge 166mm; Antrieb PAD075; Kugelbohrung T

1 .297,10 € 1297.1 EUR 1 .297,10 €

price on request

  • Interface de montage VDI/VDE 3845
  • Interface de montage 2 VDI/VDE 3845
  • Interface de vanne Namur
  • Filetage femelle
  • DN
  • Longueur de construction
  • Largeur de connecteur
  • Alésage sphérique
  • Type d’interrupteur
  • Version
  • Tension
  • Pouvoir de coupure
  • Plage de pression
  • Matériau de contact
  • Matériau du boîtier
  • Bobine
  • Actionneur

Cette combinaison n'existe pas.

Disponibilité:
Contactez-nous

Partager

<<Abmessung>>
Filetage femelle RP 2"
DN 50 mm
Longueur de construction 166 mm
Types of construction
Alésage sphérique T
<<Druck>>
Plage de pression 0...10 bar
<<Eigenschaften>>
Actionneur PAD075

Fiches techniques, instructions, fichiers 3D et certificats...

Dans votre langue
ZIP
Data Sheets
1
Fiche technique_Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BAL1, BAT1_FR.pdf
Télécharger
CAD / 3D
1
CADSTEP_BAT1009BLTVD0.stp
Télécharger

ZIP
Datové listy
1
Datový list_kulový kohout s otočným pneumatickým pohonem série BAL1, BAT1_CS.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Kugleventil med pneumatisk drejedrev Serie BAL1, BAT1_DA_DK.pdf
Télécharger

ZIP
Datenblätter
1
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BAL1, BAT1_DE.pdf
Télécharger

ZIP
Data Sheets
1
Δελτίο δεδομένων_Σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BAL1, BAT1_EL_GR.pdf
Télécharger

ZIP
Data Sheets
1
Data sheet_Ball valve with pneumatic actuator Series BAL1, BAT1_EN.pdf
Télécharger

ZIP
Data Sheets
1
Ficha técnica_Válvula de bola con actuador neumático rotativo Serie BAL1, BAT1_ES.pdf
Télécharger

ZIP
Data Sheets
1
Tietolehti_Palloventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAL1, BAT1_FI.pdf
Télécharger

ZIP
Data Sheets
1
Podatkovni list_Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAL1, BAT1_HR.pdf
Télécharger

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAL1, BAT1_HU.pdf
Télécharger

ZIP
Data Sheets
1
Scheda tecnica_Valvola a sfera con attuatore pneumatico rotativo Serie BAL1, BAT1_IT.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Kuleventil med pneumatisk roterende aktuator Serie BAL1, BAT1_NB_NO.pdf
Télécharger

ZIP
Data Sheets
1
Datasheet_Kogelkraan met pneumatische draaiaandrijving Serie BAL1, BAT1_NL.pdf
Télécharger

ZIP
Karty katalogowe
1
Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BAL1, BAT1_PL.pdf
Télécharger

ZIP
Data Sheets
1
Fișă de date_Robinet cu bilă cu actuator rotativ pneumatic serie BAL1, BAT1_RO.pdf
Télécharger

ZIP
Podatkovni listi
1
Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAL1, BAT1_SL.pdf
Télécharger

ZIP
Data Sheets
1
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BAL1, BAT1_SRLATIN.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Kulventil med pneumatiskt vriddon Serie BAL1, BAT1_SV.pdf
Télécharger
Vanne à boisseau sphérique en laiton 3500-2"
3500-2" x 1.0 pce.
Vanne à boisseau sphérique en laiton 3500-2"
Vanne à boisseau sphérique en laiton Série 3600, 3500; Version 3 voies; à étanchéité à trois couches; Filetage femelle; Joints d’étanchéité PTFE/FKM/EPDM; Température du fluide -20...+160°C; Levier manuel Acier; RP 2"; Diamètre nominal 50mm; Plage de pression 0-10bar; Longueur de montage 166mm; Alésage sphérique T
Actionneur rotatif pneumatique PAD075
PAD075 x 1.0 pce.
Actionneur rotatif pneumatique PAD075
Actionneur rotatif pneumatique Série PAD; ATEX II 2 G/D; double effet; Angle de rotation 90°; conformément à ISO 5211/NAMUR; Plage de pression de service max. 8bar; Diamètre 75mm; Bride ISO5211 F05/F07; Carré intérieur 17mm; Couple à 5,5 bar 66Nm
