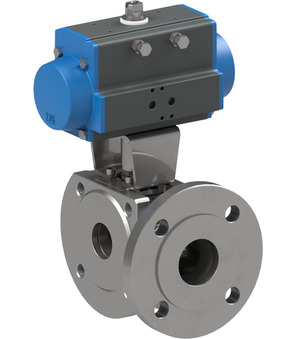

Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif BAMA-100-SSTV-D0

Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif BAMA-100-SSTV-D0

Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif Série BAMA, BAUA; Version 3 voies; à double enveloppe étanche; Entrée de pression uniquement à l’avant; Bride PN16; Boîtier, Bille 1.4401; Joints d’étanchéité PTFE/FKM; passage réduite; actionneur double effet; Pression de pilotage 5,5...8bar; Température du fluide -20...+160°C; Plage de pression 0...16bar; Diamètre nominal 100mm; Passage intégrale 76mm; Longueur de montage 152mm; Actionneur PAD100; Alésage sphérique L

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA
Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA
Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA
Entrez le numéro : 84818081
Pays d'origine : Italie
Poids: 46.12 kg
Numéro d'article court : BAMA100SSTVD0
https://www.stasto.com/web/image/product.template/87139/image_1920?unique=bcfc56d

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA; 3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; reduzierter Durchgang; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar; Nennweite 100mm; Durchgang 76mm; Einbaulänge 152mm; Antrieb PAD100; Kugelbohrung L

5 .341,00 € 5341.0 EUR 5 .341,00 €

price on request

  • Interface de montage VDI/VDE 3845
  • Interface de montage 2 VDI/VDE 3845
  • Interface de vanne Namur
  • DN
  • Longueur de construction
  • Passage intégrale
  • Largeur de connecteur
  • Alésage sphérique
  • Type d’interrupteur
  • Version
  • Tension
  • Pouvoir de coupure
  • Matériau de contact
  • Matériau du boîtier
  • Bobine
  • Actionneur

Cette combinaison n'existe pas.

Disponibilité:
Contactez-nous

Partager

<<Abmessung>>
DN 100 mm
Longueur de construction 152 mm
Passage intégrale 76 mm
Types of construction
Alésage sphérique L
<<Eigenschaften>>
Actionneur PAD100

Fiches techniques, instructions, fichiers 3D et certificats...

Dans votre langue
ZIP
Data Sheets
1
Fiche technique_Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif Série BAMA, BAUA_FR.pdf
Télécharger
CAD / 3D
1
CADSTEP_BAMA100SSTVD0.stp
Télécharger

ZIP
Datové listy
1
Datový list_kulový kohout - přírubový, s otočným pneumatickým pohonem série BAMA, BAUA_CS.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Flangekugleventil med pneumatisk drejedrev Serie BAMA, BAUA_DA_DK.pdf
Télécharger

ZIP
Datenblätter
1
Datenblatt_Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA_DE.pdf
Télécharger

ZIP
Data Sheets
1
Δελτίο δεδομένων_Φλαντζωτή σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BAMA, BAUA_EL_GR.pdf
Télécharger

ZIP
Data Sheets
1
Data sheet_Flanged ball valve with pneumatic actuator Series BAMA, BAUA_EN.pdf
Télécharger

ZIP
Data Sheets
1
Ficha técnica_Válvula de bola con bridas con actuador neumático rotativo Serie BAMA, BAUA_ES.pdf
Télécharger

ZIP
Data Sheets
1
Tietolehti_Laippakuulaventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAMA, BAUA_FI.pdf
Télécharger

ZIP
Data Sheets
1
Podatkovni list_Prirubnički kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAMA, BAUA_HR.pdf
Télécharger

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett karimás gömbcsap sorozat BAMA, BAUA_HU.pdf
Télécharger

ZIP
Data Sheets
1
Scheda tecnica_Valvola a sfera flangiata con attuatore pneumatico rotativo Serie BAMA, BAUA_IT.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Flenset kuleventil med pneumatisk dreieaktuator Serie BAMA, BAUA_NB_NO.pdf
Télécharger

ZIP
Data Sheets
1
Datasheet_Flenskogelkraan met pneumatische draaiaandrijving Serie BAMA, BAUA_NL.pdf
Télécharger

ZIP
Karty katalogowe
1
Arkusz danych_zawór kulowy kołnierzowy z napędem pneumatycznym Seria BAMA, BAUA_PL.pdf
Télécharger

ZIP
Data Sheets
1
Fișă de date_Robinet cu bilă cu flanșă cu actuator rotativ pneumatic serie BAMA, BAUA_RO.pdf
Télécharger

ZIP
Podatkovni listi
1
Podatkovni list_Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BAMA, BAUA_SL.pdf
Télécharger

ZIP
Data Sheets
1
Tehnički list_kuglasti ventil sa prirubnicom i pneumatskim aktuatorom serije BAMA, BAUA_SRLATIN.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Flänskulventil med pneumatiskt vriddon Serie BAMA, BAUA_SV.pdf
Télécharger
Vanne à boisseau sphérique à brides 776007-100
776007-100 x 1.0 pce.
Vanne à boisseau sphérique à brides 776007-100
Vanne à boisseau sphérique à brides Série 776007, 776010; Version 3 voies; à double enveloppe étanche; Entrée de pression uniquement à l’avant; passage réduite; Bride PN16; Boîtier, Bille 1.4401; Joints d’étanchéité PTFE/FKM; Plage de pression 0...16bar; Température du fluide -20...+160°C; Diamètre nominal 100mm; Passage intégrale 76mm; Longueur de montage 152mm; Alésage sphérique L
Actionneur rotatif pneumatique PAD100
PAD100 x 1.0 pce.
Actionneur rotatif pneumatique PAD100
Actionneur rotatif pneumatique Série PAD; ATEX II 2 G/D; double effet; Angle de rotation 90°; conformément à ISO 5211/NAMUR; Plage de pression de service max. 8bar; Diamètre 100mm; Bride ISO5211 F07/F10; Carré intérieur 17mm; Couple à 5,5 bar 150Nm
RI3004 x 1.0 pce.
RI3004
Kit de montage pour Vanne à boisseau sphérique; F10/F07-F10; Goujon 17-18
