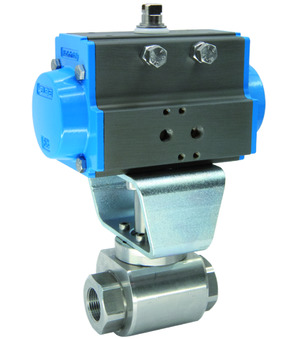

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BAK1-003-SSKV-S0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BAK1-003-SSKV-S0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BAK1; Filetage femelle; Boîtier, Bille 1.4571; Joints d’étanchéité PEEK/FKM; actionneur simple effet; Pression de pilotage 5,5...8bar; Température du fluide -10...+100°C; pour gaz neutres; G 3/8"; Diamètre nominal 10mm; Plage de pression 0-400bar; Longueur de montage 73mm; Actionneur PAS0855

Entrez le numéro : 84818081
Pays d'origine : Allemagne
Poids: 6.97 kg
Numéro d'article court : BAK1003SSKVS0
https://www.stasto.com/web/image/product.template/87962/image_1920?unique=bcfc56d

Kugelhahn mit Druckluftdrehantrieb Serie BAK1; Innengewinde; Gehäuse, Kugel 1.4571; Dichtungen PEEK/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+100°C; für neutrale Gase; G 3/8"; Nennweite 10mm; Druckbereich 0-400bar; Einbaulänge 73mm; Antrieb PAS0855

999 .999,00 € 999999.0 EUR 999 .999,00 €

Sur demande

  • Filetage femelle
  • DN
  • Longueur de construction
  • Plage de pression
  • Actionneur
  • Marque

Cette combinaison n'existe pas.

Disponibilité:
Contactez-nous

Partager

<<Abmessung>>
Filetage femelle G 3/8"
DN 10 mm
Longueur de construction 73 mm
<<Druck>>
Plage de pression 0...400 bar
<<Eigenschaften>>
Actionneur PAS0855
Others
Marque STASTO

Fiches techniques, instructions, fichiers 3D et certificats...

Dans votre langue
ZIP
Data Sheets
1
Fiche technique_Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BAH1-SSKV-D0_FR.pdf
Télécharger
CAD / 3D
1
CADSTEP_BAK1003SSKVS0.stp
Télécharger

ZIP
Datové listy
2
Datový list_kulový kohout s otočným pneumatickým pohonem série BAH1-SSKV-D0_CS.pdf
Télécharger
Datový list_kulový kohout s otočným pneumatickým pohonem série BAK1_CS.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Kugleventil med pneumatisk drejedrev Serie BAH1-SSKV-D0_DA_DK.pdf
Télécharger

ZIP
Datenblätter
2
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BAH1-SSKV-D0_DE.pdf
Télécharger
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BAK1_DE.pdf
Télécharger

ZIP
Data Sheets
1
Δελτίο δεδομένων_Σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BAH1-SSKV-D0_EL_GR.pdf
Télécharger

ZIP
Data Sheets
2
Data sheet_Ball valve with pneumatic actuator Series BAH1-SSKV-D0_EN.pdf
Télécharger
Data sheet_Ball valve with pneumatic actuator Series BAK1_EN.pdf
Télécharger

ZIP
Data Sheets
1
Ficha técnica_Válvula de bola con actuador neumático rotativo Serie BAH1-SSKV-D0_ES.pdf
Télécharger

ZIP
Data Sheets
1
Tietolehti_Palloventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAH1-SSKV-D0_FI.pdf
Télécharger

ZIP
Data Sheets
1
Podatkovni list_Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAH1-SSKV-D0_HR.pdf
Télécharger

ZIP
Adatlapok
2
Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAH1-SSKV-D0_HU.pdf
Télécharger
Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAK1_HU.pdf
Télécharger

ZIP
Data Sheets
1
Scheda tecnica_Valvola a sfera con attuatore pneumatico rotativo Serie BAH1-SSKV-D0_IT.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Kuleventil med pneumatisk roterende aktuator Serie BAH1-SSKV-D0_NB_NO.pdf
Télécharger

ZIP
Data Sheets
1
Datasheet_Kogelkraan met pneumatische draaiaandrijving Serie BAH1-SSKV-D0_NL.pdf
Télécharger

ZIP
Karty katalogowe
2
Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BAH1-SSKV-D0_PL.pdf
Télécharger
Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BAK1_PL.pdf
Télécharger

ZIP
Data Sheets
1
Fișă de date_Robinet cu bilă cu actuator rotativ pneumatic serie BAH1-SSKV-D0_RO.pdf
Télécharger

ZIP
Podatkovni listi
2
Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAH1-SSKV-D0_SL.pdf
Télécharger
Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAK1_SL.pdf
Télécharger

ZIP
Data Sheets
2
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BAH1-SSKV-D0_SRLATIN.pdf
Télécharger
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BAK1_SRLATIN.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Kulventil med pneumatiskt vriddon Serie BAH1-SSKV-D0_SV.pdf
Télécharger
RKH-G3/8-104465G-DFA x 1.0 pce.
RKH-G3/8-104465G-DFA
Robinet à boisseau sphérique avec couvercle p. actionneur F03-SW9 PN 350, filetage f/f, 3/8", DN10, corps 1.4571 étanchéité PEEK/FKM, p. gaz neutres
Actionneur rotatif pneumatique PAS0855
PAS0855 x 1.0 pce.
Actionneur rotatif pneumatique PAS0855
Actionneur rotatif pneumatique Série PAS; ATEX II 2 G/D; simple effet; Angle de rotation 90°; conformément à ISO 5211/NAMUR; Plage de pression de service max. 8bar; Diamètre 85mm; Bride ISO5211 F05/F07; Carré intérieur 17mm; Couple à 5,5 bar 28,7Nm
04806007007 x 1.0 pce.
04806007007
Table de montage; Acier galvanisé; Bride 1: F03/F04mm; Bride 2: F05; Hauteur 50mm; Table de montage pour RI3030
A4/457/04 x 1.0 pce.
A4/457/04
Goujon; 1.4305; Diamètre 20mm; Hauteur du goujon 47mm; Carré extérieur 14mm; Hauteur du carré extérieur 13mm; Carré intérieur 9mm; Hauteur du carré intérieur 8mm
