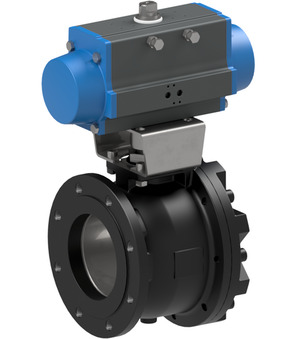

Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif BADA-125-CITV-D0

Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif BADA-125-CITV-D0

Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif Série BADA; Bride PN16; Boîtier Acier; Bille 1.4301; Joints d’étanchéité PTFE/FKM; actionneur double effet; Pression de pilotage 5,5...8bar; Température du fluide -20...+160°C; Plage de pression 0...16bar; Diamètre nominal 125mm; Longueur de montage 196mm; Actionneur PAD115

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Entrez le numéro : 84818081
Pays d'origine : Italie Made in Europe
Poids: 50.34 kg
Numéro d'article court : BADA125CITVD0
https://www.stasto.com/web/image/product.template/86798/image_1920?unique=d975ddd

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA; Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar; Nennweite 125mm; Einbaulänge 196mm; Antrieb PAD115

2 .214,50 € 2214.5 EUR 2 .214,50 €

price on request

HT
  • Interface de montage VDI/VDE 3845
  • Interface de montage 2 VDI/VDE 3845
  • Interface de vanne Namur
  • DN
  • Longueur de construction
  • Largeur de connecteur
  • Type d’interrupteur
  • Version
  • Tension
  • Pouvoir de coupure
  • Plage de pression
  • Matériau de contact
  • Matériau du boîtier
  • Bobine
  • Actionneur

Cette combinaison n'existe pas.

Disponibilité:
See availability
Contactez-nous

Caractéristiques techniques

Plage de pression 0...16 bar
DN 125 mm
Longueur de construction 196 mm
Documents
Fiches techniques, plans et fichiers CAO
Plage de pression 0...16 bar
DN 125 mm
Longueur de construction 196 mm

BADA-125-CITV-D0

Documents

2 Documents 18 Langues

Czech / Čeština
ZIP

Fiches techniques

1

Déclarations de conformité

1

CAD / 3D

1
Danish / Dansk
ZIP

Fiches techniques

1

CAD / 3D

1
German / Deutsch
ZIP

Fiches techniques

1

Déclarations de conformité

1

CAD / 3D

1
Greek / Ελληνικά
ZIP

Fiches techniques

1

CAD / 3D

1
English
ZIP

Fiches techniques

1

Déclarations de conformité

1

CAD / 3D

1
Spanish / Español
ZIP

Fiches techniques

1

CAD / 3D

1
Finnish / Suomi
ZIP

Fiches techniques

1

CAD / 3D

1
French / Français
ZIP

Fiches techniques

1

CAD / 3D

1
Croatian / hrvatski jezik
ZIP

Fiches techniques

1

CAD / 3D

1
Hungarian / Magyar
ZIP

Fiches techniques

1

Déclarations de conformité

1

CAD / 3D

1
Italian / Italiano
ZIP

Fiches techniques

1

CAD / 3D

1
Norwegian Bokmål / Norsk bokmål
ZIP

Fiches techniques

1

CAD / 3D

1
Dutch / Nederlands
ZIP

Fiches techniques

1

CAD / 3D

1
Polish / Język polski
ZIP

Fiches techniques

1

Déclarations de conformité

1

CAD / 3D

1
Romanian / română
ZIP

Fiches techniques

1

CAD / 3D

1
Slovenian / slovenščina
ZIP

Fiches techniques

1

Déclarations de conformité

1

CAD / 3D

1
Serbian (Latin) / srpski
ZIP

Fiches techniques

1

Déclarations de conformité

1

CAD / 3D

1
Swedish / Svenska
ZIP

Fiches techniques

1

CAD / 3D

1
Vanne à boisseau sphérique à brides 722000-125
722000-125 x 1.0 pce.
Vanne à boisseau sphérique à brides 722000-125
Vanne à boisseau sphérique à brides Série 722000; Bride PN16, passage intégrale; Boîtier Acier; Bille 1.4301; Joints d’étanchéité PTFE/FKM; Plage de pression 0...16bar; Température du fluide -20...+160°C; Diamètre nominal 125mm; Longueur de montage 196mm
Actionneur rotatif pneumatique PAD115
PAD115 x 1.0 pce.
Actionneur rotatif pneumatique PAD115
Actionneur rotatif pneumatique Série PAD; ATEX II 2 G/D; double effet; Angle de rotation 90°; conformément à ISO 5211/NAMUR; Plage de pression de service max. 8bar; Diamètre 115mm; Bride ISO5211 F07/F10; Carré intérieur 22mm; Couple à 5,5 bar 249Nm
RI3036 x 1.0 pce.
RI3036
Kit de montage; F07/F10-F10; Goujon 22-18
Accessoires
EB0X01
EB0X01
Matériau du boîtier
Plastique
Marque
STASTO
EB0X02
EB0X02
Matériau du boîtier
Plastique
Marque
STASTO
EB0X04YA
EB0X04YA
Matériau du boîtier
Aluminium
Marque
STASTO
EB0X04YA-ULCSA-01
EB0X04YA-ULCSA-01
Matériau du boîtier
Aluminium
Marque
STASTO
EB0X05
EB0X05
Version
ATEX
Matériau du boîtier
Plastique
Marque
STASTO
RI4608
RI4608
Diamètre
115 mm
RI4622
RI4622
Diamètre
115 mm
RI4650
RI4650
Diamètre
115 mm
