Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif Série BADA Store
  1. Produits
  2. Robinetterie
  3. Vannes à boisseau sphérique - automatiques
  4. Robinets à boisseau sphérique à brides - pneumatiques
  5. Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif Série BADA
  6. BADA-080-SSTV-D0-ABS54-C001-03-C002-31-6-EB0X13

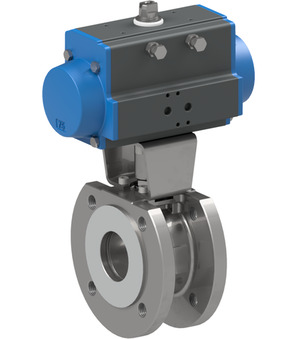

BADA-080-SSTV-D0-ABS54-C001-03-C002-31-6-EB0X13

BADA-080-SSTV-D0-ABS54-C001-03-C002-31-6-EB0X13

BADA-080-SSTV-D0
Vanne à boisseau sphérique à brides avec actionneur pneumatique rotatif Série BADA; Bride PN16; Boîtier, Bille 1.4401; Joints d’étanchéité PTFE/FKM; actionneur double effet; Pression de pilotage 5,5...8bar; Température du fluide -20...+160°C; Plage de pression 0...16bar; Diamètre nominal 80mm; Longueur de montage 122mm; Actionneur PAD085
ABS54
Distributeur de commande assemblé Série ABS; Régulation de vitesse; adapté pour vannes papillon pneumatiques; Bobine standard C001; Largeur de connecteur 22mm; Électrovanne NAMUR 5/2 voies (NM52W1S-PR); Actionneur PAD/PAS052-270
C001-03
Bobine électromagnétique Type C001; Largeur de connecteur 22mm; Tension 24VDC / 48V/50-60Hz
C002-31-6
Prise d’appareil; Largeur de connecteur 22mm; Standard; Tension 0-250VAC/DC
EB0X13
Boîtier de fins de course monté sur actionneur; IP65; Double initiateur, adapté pour Actionneurs PAD/PAS052-270; Pouvoir de coupure 10-30VDC/200mA; Type d’interrupteur P&F NBN3-F25F-E8P; Fonction Normalement fermé PNP; Matériau du boîtier Plastique

Entrez le numéro : 84818081
Pays d'origine : Italie
Poids: 19.478 kg
Numéro d'article court : BADA080SSTVD0ABS54C00103C002316EB0X13
https://www.stasto.com/web/image/product.template/218275/image_1920?unique=ea7cbcd

BADA-080-SSTV-D0
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA; Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar; Nennweite 80mm; Einbaulänge 122mm; Antrieb PAD085
ABS54
Aufgebautes Steuerventil Serie ABS; Geschwindigkeitsregulierung; passend für pneumatische Absperrklappen; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD/PAS052-270
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC
EB0X13
Cutie de sfârșit de cursă montată; IP65; Inițiator dublu, adecvat pentru actuatoare PAD/PAS052-270; caracteristica 10-30VDC/200mA; tip P&F NBN3-F25F-E8P; functie contact normal deschis PNP; Material carcasă plastic

1 .921,52 € 1921.52 EUR 1 .921,52 €

price on request

  • Interface de montage VDI/VDE 3845
  • Interface de montage 2 VDI/VDE 3845
  • Interface de vanne Namur
  • DN
  • Longueur de construction
  • Fonction
  • Largeur de connecteur
  • Type d’interrupteur
  • Version
  • Tension
  • Pouvoir de coupure
  • Plage de pression
  • Matériau de contact
  • Matériau du boîtier
  • Bobine
  • Actionneur
  • Actionneur 2

Cette combinaison n'existe pas.

Disponibilité:
Contactez-nous

Partager

<<Abmessung>>
Interface de montage VDI/VDE 3845 80x30x20
Interface de montage 2 VDI/VDE 3845 80x30x30
Interface de vanne Namur 1/4"
DN 80 mm
Longueur de construction 122 mm
<<Funktion>>
Fonction Contact PNP normalement ouvert
Types of construction
Largeur de connecteur 22
Type d’interrupteur P&F NBN3-F25F-E8
<<Ausführung>>
Version Standard
Electrical figures
Tension 24VDC / 48V/50-60Hz
Pouvoir de coupure 10...30VDC/200mA
<<Druck>>
Plage de pression 0...16 bar
<<Materialien>>
Matériau du boîtier Plastique
<<Eigenschaften>>
Bobine C001
Actionneur PAD085
Actionneur 2 PAS
