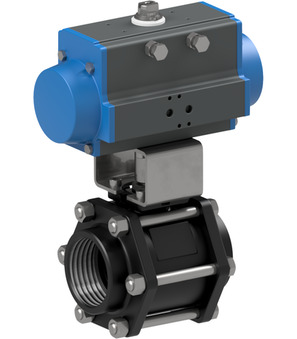

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BAC1-012-CITV-D0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BAC1-012-CITV-D0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BAC1; Filetage femelle; Boîtier Acier; Bille 1.4301; Joints d’étanchéité PTFE/FKM; actionneur double effet; Pression de pilotage 5,5...8bar; Température du fluide -10...+160°C; RP 4"; Diamètre nominal 100mm; Plage de pression 0-16bar; Longueur de montage 217mm; Actionneur PAD100

Kugelhahn mit Druckluftdrehantrieb Serie BAC1
Kugelhahn mit Druckluftdrehantrieb Serie BAC1
Entrez le numéro : 84818081
Pays d'origine : Italie
Poids: 7.83 kg
Numéro d'article court : BAC1012CITVD0
https://www.stasto.com/web/image/product.template/88720/image_1920?unique=bcfc56d

Kugelhahn mit Druckluftdrehantrieb Serie BAC1; Innengewinde; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C; RP 4"; Nennweite 100mm; Druckbereich 0-16bar; Einbaulänge 217mm; Antrieb PAD100

1 .734,20 € 1734.2 EUR 1 .734,20 €

price on request

  • Interface de montage VDI/VDE 3845
  • Interface de montage 2 VDI/VDE 3845
  • Interface de vanne Namur
  • Filetage femelle
  • DN
  • Longueur de construction
  • Largeur de connecteur
  • Type d’interrupteur
  • Version
  • Tension
  • Pouvoir de coupure
  • Plage de pression
  • Matériau de contact
  • Matériau du boîtier
  • Bobine
  • Actionneur

Cette combinaison n'existe pas.

Disponibilité:
Contactez-nous

Partager

<<Abmessung>>
Filetage femelle RP 4"
DN 100 mm
Longueur de construction 217 mm
<<Druck>>
Plage de pression 0...16 bar
<<Eigenschaften>>
Actionneur PAD100

Fiches techniques, instructions, fichiers 3D et certificats...

Dans votre langue
ZIP
Data Sheets
1
Fiche technique_Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BAC1_FR.pdf
Télécharger
CAD / 3D
1
CADSTEP_BAC1012CITVD0.stp
Télécharger

ZIP
Datové listy
1
Datový list_kulový kohout s otočným pneumatickým pohonem série BAC1_CS.pdf
Télécharger
Prohlášení o shodě
1
Prohlášení o shodě_kulový kohout s otočným pneumatickým pohonem série BAC1_CS.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Kugleventil med pneumatisk drejedrev Serie BAC1_DA_DK.pdf
Télécharger

ZIP
Datenblätter
1
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BAC1_DE.pdf
Télécharger
Konformitätserklärungen
1
Konformitätserklärung_Kugelhahn mit Druckluftdrehantrieb Serie BAC1_DE.pdf
Télécharger

ZIP
Data Sheets
1
Δελτίο δεδομένων_Σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BAC1_EL_GR.pdf
Télécharger

ZIP
Data Sheets
1
Data sheet_Ball valve with pneumatic actuator Series BAC1_EN.pdf
Télécharger
Declarations of Conformity
1
Declaration of conformity_Ball valve with pneumatic actuator Series BAC1_EN.pdf
Télécharger

ZIP
Data Sheets
1
Ficha técnica_Válvula de bola con actuador neumático rotativo Serie BAC1_ES.pdf
Télécharger

ZIP
Data Sheets
1
Tietolehti_Palloventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAC1_FI.pdf
Télécharger

ZIP
Data Sheets
1
Podatkovni list_Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAC1_HR.pdf
Télécharger

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC1_HU.pdf
Télécharger
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC1_HU.pdf
Télécharger

ZIP
Data Sheets
1
Scheda tecnica_Valvola a sfera con attuatore pneumatico rotativo Serie BAC1_IT.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Kuleventil med pneumatisk roterende aktuator Serie BAC1_NB_NO.pdf
Télécharger

ZIP
Data Sheets
1
Datasheet_Kogelkraan met pneumatische draaiaandrijving Serie BAC1_NL.pdf
Télécharger

ZIP
Karty katalogowe
1
Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BAC1_PL.pdf
Télécharger
Deklaracje zgodności
1
Deklaracja zgodności_zawór kulowy z napędem pneumatycznym Seria BAC1_PL.pdf
Télécharger

ZIP
Data Sheets
1
Fișă de date_Robinet cu bilă cu actuator rotativ pneumatic serie BAC1_RO.pdf
Télécharger

ZIP
Podatkovni listi
1
Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAC1_SL.pdf
Télécharger
Izjave o skladnosti
1
Izjava o skladnosti_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAC1_SL.pdf
Télécharger

ZIP
Data Sheets
1
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BAC1_SRLATIN.pdf
Télécharger
Declarations of Conformity
1
Deklaracija o usklađenosti_kuglasti ventil sa pneumatskim aktuatorom serije BAC1_SRLATIN.pdf
Télécharger

ZIP
Data Sheets
1
Datablad_Kulventil med pneumatiskt vriddon Serie BAC1_SV.pdf
Télécharger
Vanne à boisseau sphérique en acier 713000-4"
713000-4" x 1.0 pce.
Vanne à boisseau sphérique en acier 713000-4"
Vanne à boisseau sphérique en acier Série 713000; passage intégrale; trois pièces; Filetage femelle; Boîtier Acier; Bille 1.4301; Joints d’étanchéité PTFE/FKM; Température du fluide -10...+160°C; RP 4"; Diamètre nominal 100mm; Plage de pression 0-16bar; Longueur de montage 217mm
Actionneur rotatif pneumatique PAD100
PAD100 x 1.0 pce.
Actionneur rotatif pneumatique PAD100
Actionneur rotatif pneumatique Série PAD; ATEX II 2 G/D; double effet; Angle de rotation 90°; conformément à ISO 5211/NAMUR; Plage de pression de service max. 8bar; Diamètre 100mm; Bride ISO5211 F07/F10; Carré intérieur 17mm; Couple à 5,5 bar 150Nm
RI3004 x 1.0 pce.
RI3004
Kit de montage pour Vanne à boisseau sphérique; F10/F07-F10; Goujon 17-18
