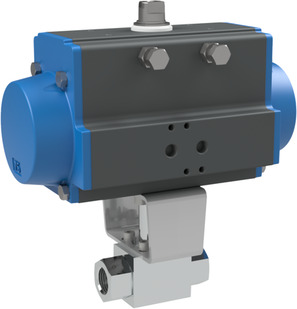

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BA668-114-D0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BA668-114-D0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BA668; Filetage femelle; Boîtier, Bille 1.4571/1.4404; Joints d’étanchéité POM/FKM; avec bague de protection contre l’érosion; actionneur double effet; Pression de pilotage 5,5...8bar; Température du fluide -20...+100°C; pour gaz; G 11/4"; Diamètre nominal 25mm; Plage de pression 0…350bar; Longueur de montage 120mm; Actionneur PAD085

Kugelhahn mit Druckluftdrehantrieb Serie BA668
Kugelhahn mit Druckluftdrehantrieb Serie BA668
Kugelhahn mit Druckluftdrehantrieb Serie BA668
Entrez le numéro : 84818081
Pays d'origine : Allemagne Made in Europe
Poids: 6.55 kg
Numéro d'article court : BA668114D0
https://www.stasto.com/web/image/product.template/139661/image_1920?unique=6fca8dd

Kugelhahn mit Druckluftdrehantrieb Serie BA668; Innengewinde; Gehäuse, Kugel 1.4571/1.4404; Dichtungen POM/FKM; mit Erosionsschutzring; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+100°C; für Gase; G 11/4"; Nennweite 25mm; Druckbereich 0…350bar; Einbaulänge 120mm; Antrieb PAD085

999 .999,00 € 999999.0 EUR 999 .999,00 €

Sur demande

  • Filetage femelle
  • DN
  • Longueur de construction
  • Plage de pression
  • Actionneur

Cette combinaison n'existe pas.

Disponibilité:
See availability
Contactez-nous

Caractéristiques techniques

Plage de pression 0...350 bar
DN 25 mm
Longueur de construction 120 mm
Filetage femelle G 1 1/4"
Documents
Fiches techniques, plans et fichiers CAO
Plage de pression 0...350 bar
DN 25 mm
Longueur de construction 120 mm
Filetage femelle G 1 1/4"

BA668-114-D0

Documents

2 Documents 18 Langues

Czech / Čeština
ZIP

Fiches techniques

1

CAD / 3D

1
Danish / Dansk
ZIP

Fiches techniques

1

CAD / 3D

1
German / Deutsch
ZIP

Fiches techniques

1

CAD / 3D

1
Greek / Ελληνικά
ZIP

Fiches techniques

1

CAD / 3D

1
English
ZIP

Fiches techniques

1

CAD / 3D

1
Spanish / Español
ZIP

Fiches techniques

1

CAD / 3D

1
Finnish / Suomi
ZIP

Fiches techniques

1

CAD / 3D

1
French / Français
ZIP

Fiches techniques

1

CAD / 3D

1
Croatian / hrvatski jezik
ZIP

Fiches techniques

1

CAD / 3D

1
Hungarian / Magyar
ZIP

Fiches techniques

1

CAD / 3D

1
Italian / Italiano
ZIP

Fiches techniques

1

CAD / 3D

1
Norwegian Bokmål / Norsk bokmål
ZIP

Fiches techniques

1

CAD / 3D

1
Dutch / Nederlands
ZIP

Fiches techniques

1

CAD / 3D

1
Polish / Język polski
ZIP

Fiches techniques

1

CAD / 3D

1
Romanian / română
ZIP

Fiches techniques

1

CAD / 3D

1
Slovenian / slovenščina
ZIP

Fiches techniques

1

CAD / 3D

1
Serbian (Latin) / srpski
ZIP

Fiches techniques

1

CAD / 3D

1
Swedish / Svenska
ZIP

Fiches techniques

1

CAD / 3D

1
BA668-114-B x 1.0 pce.
Vanne à boisseau sphérique haute pression BA668-114-B
Vanne à boisseau sphérique haute pression Série BA668; Filetage femelle; percé pour montage d’actionneur; Boîtier, Bille 1.4408; Joints d’étanchéité POM/FKM; avec bague de protection contre l’érosion; pour gaz; Température du fluide -20...+100°C; G 11/4"; Diamètre nominal 25mm; Plage de pression 0…350bar; Longueur de montage 120mm; Bride ISO5211 F05; Carré 14mm
Actionneur rotatif pneumatique PAD085
PAD085 x 1.0 pce.
Actionneur rotatif pneumatique PAD085
Actionneur rotatif pneumatique Série PAD; ATEX II 2 G/D; double effet; Angle de rotation 90°; conformément à ISO 5211/NAMUR; Plage de pression de service max. 8bar; Diamètre 85mm; Bride ISO5211 F05/F07; Carré intérieur 17mm; Couple à 5,5 bar 96Nm
04808007001 x 1.0 pce.
04808007001
Table de montage; Acier galvanisé; F05/F07-F05; Hauteur 60mm
A4/338/99 x 1.0 pce.
A4/338/99
Goujon; 1.4305; Diamètre 25mm; Hauteur du goujon 54mm; Carré extérieur 14mm; Hauteur du carré extérieur 15mm; Carré intérieur 14mm; Hauteur du carré intérieur 15mm
