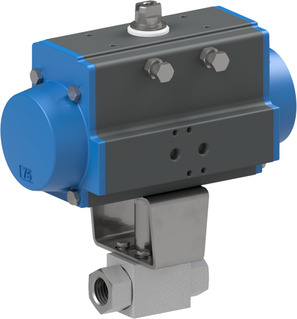

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BA233-12-S0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BA233-12-S0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BA233; Filetage femelle; Boîtier Acier galvanisé; Bille Acier; Joints d’étanchéité POM/NBR; actionneur simple effet; Pression de pilotage 5,5...8bar; Température du fluide -20...+100°C; pour liquides; G 1/2"; Diamètre nominal 13mm; Plage de pression 0...500bar; Longueur de montage 83mm; Actionneur PAS1005

Kugelhahn mit Druckluftdrehantrieb Serie BA233
Kugelhahn mit Druckluftdrehantrieb Serie BA233
Entrez le numéro : 84818081
Pays d'origine : Italie Made in Europe
Poids: 8.21 kg
Numéro d'article court : BA23312S0
https://www.stasto.com/web/image/product.template/139683/image_1920?unique=f514644

Kugelhahn mit Druckluftdrehantrieb Serie BA233; Innengewinde; Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+100°C; für Flüssigkeiten; G 1/2"; Nennweite 13mm; Druckbereich 0...500bar; Einbaulänge 83mm; Antrieb PAS1005

646,10 € 646.1 EUR 646,10 €

price on request

HT
  • Interface de vanne Namur
  • Filetage femelle
  • DN
  • Longueur de construction
  • Largeur de connecteur
  • Version
  • Tension
  • Plage de pression
  • Bobine
  • Actionneur

Cette combinaison n'existe pas.

Disponibilité:
See availability
Contactez-nous

Caractéristiques techniques

Plage de pression 0...500 bar
DN 13 mm
Longueur de construction 83 mm
Filetage femelle G 1/2"
Documents
Fiches techniques, plans et fichiers CAO
Plage de pression 0...500 bar
DN 13 mm
Longueur de construction 83 mm
Filetage femelle G 1/2"

BA233-12-S0

Documents

2 Documents 18 Langues

Czech / Čeština
ZIP

Fiches techniques

1

CAD / 3D

1
Danish / Dansk
ZIP

Fiches techniques

1

CAD / 3D

1
German / Deutsch
ZIP

Fiches techniques

1

CAD / 3D

1
Greek / Ελληνικά
ZIP

Fiches techniques

1

CAD / 3D

1
English
ZIP

Fiches techniques

1

CAD / 3D

1
Spanish / Español
ZIP

Fiches techniques

1

CAD / 3D

1
Finnish / Suomi
ZIP

Fiches techniques

1

CAD / 3D

1
French / Français
ZIP

Fiches techniques

1

CAD / 3D

1
Croatian / hrvatski jezik
ZIP

Fiches techniques

1

CAD / 3D

1
Hungarian / Magyar
ZIP

Fiches techniques

1

CAD / 3D

1
Italian / Italiano
ZIP

Fiches techniques

1

CAD / 3D

1
Norwegian Bokmål / Norsk bokmål
ZIP

Fiches techniques

1

CAD / 3D

1
Dutch / Nederlands
ZIP

Fiches techniques

1

CAD / 3D

1
Polish / Język polski
ZIP

Fiches techniques

1

CAD / 3D

1
Romanian / română
ZIP

Fiches techniques

1

CAD / 3D

1
Slovenian / slovenščina
ZIP

Fiches techniques

1

CAD / 3D

1
Serbian (Latin) / srpski
ZIP

Fiches techniques

1

CAD / 3D

1
Swedish / Svenska
ZIP

Fiches techniques

1

CAD / 3D

1
BA233-12-B x 1.0 pce.
Vanne à boisseau sphérique haute pression BA233-12-B
Vanne à boisseau sphérique haute pression Série BA233; Filetage femelle; percé pour montage d’actionneur; Boîtier Acier galvanisé; Bille Acier; Joints d’étanchéité POM/NBR; Température du fluide -20...+100°C;; G 1/2"; Diamètre nominal 13mm; Plage de pression 0...500bar; Longueur de montage 83mm; Bride ISO5211 F03; Carré 9mm
Actionneur rotatif pneumatique PAS1005
PAS1005 x 1.0 pce.
Actionneur rotatif pneumatique PAS1005
Actionneur rotatif pneumatique Série PAS; ATEX II 2 G/D; simple effet; Angle de rotation 90°; conformément à ISO 5211/NAMUR; Plage de pression de service max. 8bar; Diamètre 100mm; Bride ISO5211 F07/F10; Carré intérieur 17mm; Couple à 5,5 bar 42,3Nm
ATSV0703 x 1.0 pce.
ATSV0703
Table de montage; Matériau Acier galvanisé; Bride 1 F07; Bride 2 F03; Hauteur 60mm
IV/00088/13 x 1.0 pce.
IV/00088/13
Goujon; 1.4305; Diamètre 20mm; Hauteur du goujon 55mm; Carré extérieur 14mm; Hauteur du carré extérieur 18mm; Carré intérieur 9mm; Hauteur du carré intérieur 9mm
