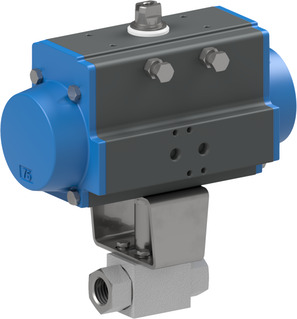

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BA233-10-D0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BA233-10-D0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BA233; Filetage femelle; Boîtier Acier galvanisé; Bille Acier; Joints d’étanchéité POM/NBR; actionneur double effet; Pression de pilotage 5,5...8bar; Température du fluide -20...+100°C; pour liquides; G 1"; Diamètre nominal 25mm; Plage de pression 0...350bar; Longueur de montage 113mm; Actionneur PAD085

Kugelhahn mit Druckluftdrehantrieb Serie BA233
Kugelhahn mit Druckluftdrehantrieb Serie BA233
Entrez le numéro : 84818081
Pays d'origine : Italie Made in Europe
Poids: 6.42 kg
Numéro d'article court : BA23310D0
https://www.stasto.com/web/image/product.template/139679/image_1920?unique=f514644

Kugelhahn mit Druckluftdrehantrieb Serie BA233; Innengewinde; Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+100°C; für Flüssigkeiten; G 1"; Nennweite 25mm; Druckbereich 0...350bar; Einbaulänge 113mm; Antrieb PAD085

480,00 € 480.0 EUR 480,00 €

price on request

HT
  • Interface de montage VDI/VDE 3845
  • Interface de montage 2 VDI/VDE 3845
  • Interface de vanne Namur
  • Filetage femelle
  • DN
  • Longueur de construction
  • Largeur de connecteur
  • Type d’interrupteur
  • Version
  • Tension
  • Pouvoir de coupure
  • Plage de pression
  • Matériau de contact
  • Matériau du boîtier
  • Bobine
  • Actionneur

Cette combinaison n'existe pas.

Disponibilité:
See availability
Contactez-nous

Caractéristiques techniques

Plage de pression 0...350 bar
DN 25 mm
Longueur de construction 113 mm
Filetage femelle G 1"
Documents
Fiches techniques, plans et fichiers CAO
Plage de pression 0...350 bar
DN 25 mm
Longueur de construction 113 mm
Filetage femelle G 1"

BA233-10-D0

Documents

2 Documents 18 Langues

Czech / Čeština
ZIP

Fiches techniques

1

CAD / 3D

1
Danish / Dansk
ZIP

Fiches techniques

1

CAD / 3D

1
German / Deutsch
ZIP

Fiches techniques

1

CAD / 3D

1
Greek / Ελληνικά
ZIP

Fiches techniques

1

CAD / 3D

1
English
ZIP

Fiches techniques

1

CAD / 3D

1
Spanish / Español
ZIP

Fiches techniques

1

CAD / 3D

1
Finnish / Suomi
ZIP

Fiches techniques

1

CAD / 3D

1
French / Français
ZIP

Fiches techniques

1

CAD / 3D

1
Croatian / hrvatski jezik
ZIP

Fiches techniques

1

CAD / 3D

1
Hungarian / Magyar
ZIP

Fiches techniques

1

CAD / 3D

1
Italian / Italiano
ZIP

Fiches techniques

1

CAD / 3D

1
Norwegian Bokmål / Norsk bokmål
ZIP

Fiches techniques

1

CAD / 3D

1
Dutch / Nederlands
ZIP

Fiches techniques

1

CAD / 3D

1
Polish / Język polski
ZIP

Fiches techniques

1

CAD / 3D

1
Romanian / română
ZIP

Fiches techniques

1

CAD / 3D

1
Slovenian / slovenščina
ZIP

Fiches techniques

1

CAD / 3D

1
Serbian (Latin) / srpski
ZIP

Fiches techniques

1

CAD / 3D

1
Swedish / Svenska
ZIP

Fiches techniques

1

CAD / 3D

1
BA233-10-B x 1.0 pce.
Vanne à boisseau sphérique haute pression BA233-10-B
Vanne à boisseau sphérique haute pression Série BA233; Filetage femelle; percé pour montage d’actionneur; Boîtier Acier galvanisé; Bille Acier; Joints d’étanchéité POM/NBR; Température du fluide -20...+100°C;; G 1"; Diamètre nominal 25mm; Plage de pression 0...350bar; Longueur de montage 113mm; Bride ISO5211 F05; Carré 14mm
Actionneur rotatif pneumatique PAD085
PAD085 x 1.0 pce.
Actionneur rotatif pneumatique PAD085
Actionneur rotatif pneumatique Série PAD; ATEX II 2 G/D; double effet; Angle de rotation 90°; conformément à ISO 5211/NAMUR; Plage de pression de service max. 8bar; Diamètre 85mm; Bride ISO5211 F05/F07; Carré intérieur 17mm; Couple à 5,5 bar 96Nm
04808007001 x 1.0 pce.
04808007001
Table de montage; Acier galvanisé; F05/F07-F05; Hauteur 60mm
A4/338/99 x 1.0 pce.
A4/338/99
Goujon; 1.4305; Diamètre 25mm; Hauteur du goujon 54mm; Carré extérieur 14mm; Hauteur du carré extérieur 15mm; Carré intérieur 14mm; Hauteur du carré intérieur 15mm
