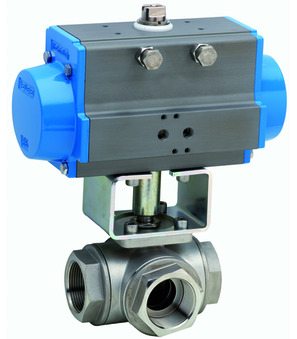

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BA038-34-S0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif BA038-34-S0

Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BA037, BA038; Version 3 voies; à étanchéité à trois couches; Boîtier, Bille 1.4401; Joints d’étanchéité PTFE; actionneur simple effet; passage réduite; Pression de pilotage 5,5...8bar; Température du fluide -20...+160°C; Plage de pression 0...64bar; G 3/4"; Diamètre nominal 16mm; Longueur de montage 86,6mm; Actionneur PAS0755; Alésage sphérique T

Entrez le numéro : 84818081
Pays d'origine : Italie Made in Europe
Poids: 5.2 kg
Numéro d'article court : BA03834S0
https://www.stasto.com/web/image/product.template/152707/image_1920?unique=b82de6b

Kugelhahn mit Druckluftdrehantrieb Serie BA037, BA038; 3-Wege-Ausführung; dreischalig dichtend; Gehäuse, Kugel 1.4401; Dichtungen PTFE; einfachwirkender Antrieb; reduzierter Durchgang; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...64bar; G 3/4"; Nennweite 16mm; Einbaulänge 86,6mm; Antrieb PAS0755; Kugelbohrung T

715,00 € 715.0 EUR 715,00 €

price on request

HT
  • Interface de vanne Namur
  • Filetage femelle
  • DN
  • Longueur de construction
  • Largeur de connecteur
  • Alésage sphérique
  • Tension
  • Bobine
  • Actionneur

Cette combinaison n'existe pas.

Disponibilité:
See availability
Contactez-nous

Caractéristiques techniques

Plage de pression 0...64bar
Filetage femelle G 3/4"
DN 16 mm
Longueur de construction 86,6 mm
Toutes les spécifications (5)
Documents
Fiches techniques, plans et fichiers CAO
Plage de pression 0...64bar
Filetage femelle G 3/4"
DN 16 mm
Longueur de construction 86,6 mm
Alésage sphérique T

BA038-34-S0

Documents

1 Documents 18 Langues

Czech / Čeština
ZIP

Fiches techniques

1
Danish / Dansk
ZIP

Fiches techniques

1
German / Deutsch
ZIP

Fiches techniques

1
Greek / Ελληνικά
ZIP

Fiches techniques

1
English
ZIP

Fiches techniques

1
Spanish / Español
ZIP

Fiches techniques

1
Finnish / Suomi
ZIP

Fiches techniques

1
French / Français
ZIP

Fiches techniques

1
Croatian / hrvatski jezik
ZIP

Fiches techniques

1
Hungarian / Magyar
ZIP

Fiches techniques

1
Italian / Italiano
ZIP

Fiches techniques

1
Norwegian Bokmål / Norsk bokmål
ZIP

Fiches techniques

1
Dutch / Nederlands
ZIP

Fiches techniques

1
Polish / Język polski
ZIP

Fiches techniques

1
Romanian / română
ZIP

Fiches techniques

1
Slovenian / slovenščina
ZIP

Fiches techniques

1
Serbian (Latin) / srpski
ZIP

Fiches techniques

1
Swedish / Svenska
ZIP

Fiches techniques

1
Vanne à boisseau sphérique en acier inoxydable BA038-34-L
BA038-34-L x 1.0 pce.
Vanne à boisseau sphérique en acier inoxydable BA038-34-L
Vanne à boisseau sphérique en acier inoxydable Série BA037, BA038; Version 3 voies; Filetage femelle; passage réduite; Boîtier 1.4408; Bille 1.4401; Joints d’étanchéité PTFE; à étanchéité à trois couches; Température du fluide -20...+160°C;; G 3/4"; Diamètre nominal 16mm; Plage de pression 0...64bar; Longueur de montage 86mm; Alésage sphérique T
Actionneur rotatif pneumatique PAS0755
PAS0755 x 1.0 pce.
Actionneur rotatif pneumatique PAS0755
Actionneur rotatif pneumatique Série PAS; ATEX II 2 G/D; simple effet; Angle de rotation 90°; conformément à ISO 5211/NAMUR; Plage de pression de service max. 8bar; Diamètre 75mm; Bride ISO5211 F05/F07; Carré intérieur 17mm; Couple à 5,5 bar 17,5Nm
RI3773 x 1.0 pce.
RI3773
Kit de montage; F07/F05-F05; 17-11
