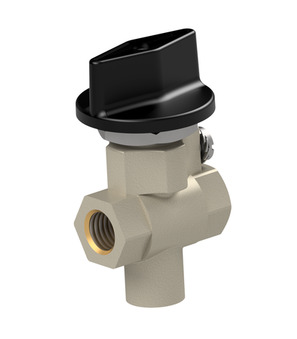

Vanne à boisseau sphérique en laiton 5710-1/4"
Vanne à boisseau sphérique en laiton Série 5710; Version 3 voies; Perçage en L; à double enveloppe étanche; Entrée de pression uniquement en bas; Filetage femelle; Joints d’étanchéité PTFE/FKM; Température du fluide -10...+90°C; Poignée tournante Polyamide; Plage de pression 0...10bar; G 1/4"; Diamètre nominal 8mm; Longueur de montage 41mm
Entrez le numéro : 84818081
Pays d'origine : Italie
Poids: 0.2 kg
Numéro d'article court : 571014
Pays d'origine : Italie
Poids: 0.2 kg
Numéro d'article court : 571014
Messingkugelhahn Serie 5710; 3-Wege-Ausführung; L-Bohrung; zweischalig dichtend; Druckeingang nur unten; Innengewinde; Dichtungen PTFE/FKM; Mediumstemperatur -10...+90°C; Drehgriff Polyamid; Druckbereich 0...10bar; G 1/4"; Nennweite 8mm; Einbaulänge 41mm
| <<Abmessung>> | |
|---|---|
| Filetage femelle | G 1/4" |
| DN | 8 mm |
| Longueur de construction | 41 mm |
| <<Druck>> | |
| Plage de pression | 0...16 bar |
| <<Eigenschaften>> | |
| Température du fluide | -10...+90 °C |
Fiches techniques, instructions, fichiers 3D et certificats...
Dans votre langue
ZIPData Sheets
1Fiche technique_Vanne à boisseau sphérique en laiton Série 5710_FR.pdf
Télécharger
CAD / 3D
1CADSTEP_571014.stp
Télécharger
Datové listy
1Datový list_kulový kohout - mosazný série 5710_CS.pdf
Télécharger
Data Sheets
1Datablad_Messingkugleventil Serie 5710_DA_DK.pdf
Télécharger
Datenblätter
1Datenblatt_Messingkugelhahn Serie 5710_DE.pdf
Télécharger
Data Sheets
1Δελτίο δεδομένων_Ορειχάλκινη σφαιρική βάνα Σειρά 5710_EL_GR.pdf
Télécharger
Data Sheets
1Data sheet_Ball valve made of brass Series 5710_EN.pdf
Télécharger
Data Sheets
1Ficha técnica_Válvula de bola de latón Serie 5710_ES.pdf
Télécharger
Data Sheets
1Tietolehti_Messinkinen palloventtiili Sarja 5710_FI.pdf
Télécharger
Data Sheets
1Podatkovni list_Mjedeni kuglasti ventil Serija 5710_HR.pdf
Télécharger
Adatlapok
1Adatlap_sárgaréz gömbcsap sorozat 5710_HU.pdf
Télécharger
Data Sheets
1Scheda tecnica_Rubinetto a sfera in ottone Serie 5710_IT.pdf
Télécharger
Data Sheets
1Datablad_Messing kuleventil Serie 5710_NB_NO.pdf
Télécharger
Data Sheets
1Datasheet_Messing kogelkraan Serie 5710_NL.pdf
Télécharger
Karty katalogowe
1Arkusz danych_zawór kulowy mosiężny Seria 5710_PL.pdf
Télécharger
Data Sheets
1Fișă de date_Supapă sferică din alamă serie 5710_RO.pdf
Télécharger
Podatkovni listi
1Podatkovni list_Krogelna pipa iz medenine serija 5710_SL.pdf
Télécharger
Data Sheets
1Tehnički list_kuglasti ventil od mesinga serije 5710_SRLATIN.pdf
Télécharger
Data Sheets
1Datablad_Mässingskulventil Serie 5710_SV.pdf
Télécharger
Aucune pièce détachée n'est disponible pour ce produit.
