Électrovanne 3/2 voies Série 31A Store
  1. Produits
  2. Robinetterie
  3. Électrovannes pour liquides et gaz
  4. Électrovannes 3/2 voies – à commande directe
  5. Électrovanne 3/2 voies Série 31A
  6. 31A3FV15-U-BDA08024CS-C003-32-6

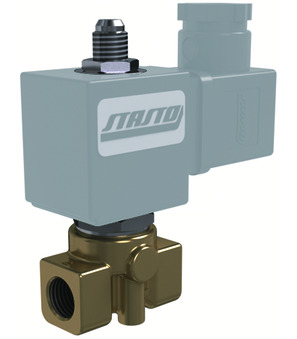

31A3FV15-U-BDA08024CS-C003-32-6

31A3FV15-U-BDA08024CS-C003-32-6

31A3FV15-U
Électrovanne 3/2 voies Série 31A; à commande directe; Corps Laiton; Tube de guidage Acier inoxydable monobloc; Joint d’étanchéité FKM; Température du fluide -10...+120°C; Fonction universelle (Raccordement de pression au choix); Bobine standard BDA; Largeur de connecteur 32mm; G 1/8"; DN 1,5/1,5mm; Pression AC/DC 0-10bar; Longueur de construction 40mm
BDA08024CS
Bobine électromagnétique Type BDA; Standard; Largeur de connecteur 32mm; Tension 24VDC
C003-32-6
Prise d’appareil; Largeur de connecteur 32mm; Standard; Tension 0...250VAC/DC

Entrez le numéro : 84818099
Pays d'origine : Italie
Poids: 0.36 kg
Numéro d'article court : 31A3FV15UBDA08024CSC003326
https://www.stasto.com/web/image/product.template/195716/image_1920?unique=eb38ccc

31A3FV15-U
3/2-potni magnetni ventil serija 31A; direktno krmiljenje; telo medenina; Vodilna cev legirano jeklo enodelna; tesnilo FKM; temperatura medija -10...+120°C; univerzalna funkcija (poljuben priključek tlaka); standardna tuljava BDA; širina vtiča 32mm; G 1/8"; DN 1,5/1,5mm; tlak AC/DC 0-10bar; dolžina 40mm
BDA08024CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 24VDC
C003-32-6
vtičnica; širina vtiča 32mm; Standard; napetost 0...250VAC/DC

101,80 € 101.8 EUR 101,80 €

price on request

  • Filetage femelle
  • DN
  • Longueur de construction
  • Largeur de connecteur
  • Version
  • Tension
  • Type de tension
  • Pression AC/DC
  • Joint d’étanchéité
  • Bobine
  • Température du fluide
  • Homologation

Cette combinaison n'existe pas.

Disponibilité:
Contactez-nous

Partager

<<Abmessung>>
Filetage femelle G 1/8"
DN 1,5/1,5 mm
Longueur de construction 40 mm
Types of construction
Largeur de connecteur 32 mm
<<Ausführung>>
Version Standard
Electrical figures
Tension 24VDC
Type de tension DC
<<Druck>>
Pression AC/DC 0...10 bar
<<Materialien>>
Joint d’étanchéité FKM
<<Eigenschaften>>
Bobine BDA
Température du fluide -10...+120 °C
Homologation CE

Fiches techniques, instructions, fichiers 3D et certificats...

Dans votre langue
ZIP
Data Sheets
3
Fiche technique_Bobine électromagnétique Type BDA_FR.pdf
BDA08024CS
Télécharger
Fiche technique_Prise d’appareil_FR.pdf
C003-32-6
Télécharger
Fiche technique_Électrovanne 3/2 voies Série 31A_FR.pdf
Télécharger
CAD / 3D
3
.stp
BDA08024CS
Télécharger
CADSTEP_31A3FV15U.stp
31A3FV15-U
Télécharger
CADSTEP_C003326.stp
C003-32-6
Télécharger

ZIP
Datové listy
4
Datový list_3/2 cestný magnetventil série 31A_CS.pdf
Télécharger
Datový list_3/2-cestné ventily - přímo řízené_CS.pdf
Télécharger
Datový list_konektor_CS.pdf
C003-32-6
Télécharger
Datový list_magnetická cívka typ BDA_CS.pdf
BDA08024CS
Télécharger
Montážní a provozní návody
1
Návod k montáži a obsluze_3/2-cestné ventily - přímo řízené_CS.pdf
Télécharger
Prohlášení o shodě
1
Prohlášení o shodě_magnetická cívka typ BDA_CS.pdf
BDA08024CS
Télécharger

ZIP
Data Sheets
3
Datablad_3/2-vejs magnetventil Serie 31A_DA_DK.pdf
Télécharger
Datablad_Apparatstikdåse_DA_DK.pdf
C003-32-6
Télécharger
Datablad_Magnetspole Type BDA_DA_DK.pdf
BDA08024CS
Télécharger

ZIP
Datenblätter
4
Datenblatt_3/2-Wege Magnetventile - direktgesteuert_DE.pdf
Télécharger
Datenblatt_3/2-Wege-Magnetventil Serie 31A_DE.pdf
Télécharger
Datenblatt_Gerätesteckdose_DE.pdf
C003-32-6
Télécharger
Datenblatt_Magnetspule Typ BDA_DE.pdf
BDA08024CS
Télécharger
Montage- und Betriebsanleitungen
1
Montage- und Betriebsanleitung_3/2-Wege Magnetventile - direktgesteuert_DE.pdf
Télécharger
Konformitätserklärungen
1
Konformitätserklärung_Magnetspule Typ BDA_DE.pdf
BDA08024CS
Télécharger

ZIP
Data Sheets
3
Δελτίο δεδομένων_Ηλεκτρομαγνητική βαλβίδα 3/2 οδών Σειρά 31A_EL_GR.pdf
Télécharger
Δελτίο δεδομένων_Πηνίο ηλεκτρομαγνήτη Τύπος BDA_EL_GR.pdf
BDA08024CS
Télécharger
Δελτίο δεδομένων_Συσκευαστική πρίζα συσκευής_EL_GR.pdf
C003-32-6
Télécharger

ZIP
Data Sheets
4
Data sheet_3/2-way solenoid valve Series 31A_EN.pdf
Télécharger
Data sheet_3/2-way solenoid valves - directly operated_EN.pdf
Télécharger
Data sheet_Coil Type BDA_EN.pdf
BDA08024CS
Télécharger
Data sheet_Connector_EN.pdf
C003-32-6
Télécharger
Assembly and Operating Instructions
1
Assembly and operating instructions_3/2-way solenoid valves - directly operated_EN.pdf
Télécharger
Declarations of Conformity
1
Declaration of conformity_Coil Type BDA_EN.pdf
BDA08024CS
Télécharger

ZIP
Data Sheets
3
Ficha técnica_Bobina magnética Tipo BDA_ES.pdf
BDA08024CS
Télécharger
Ficha técnica_Toma de equipo_ES.pdf
C003-32-6
Télécharger
Ficha técnica_Válvula solenoide de 3/2 vías Serie 31A_ES.pdf
Télécharger

ZIP
Data Sheets
3
Tietolehti_3/2-tie solenoidiventtiili Sarja 31A_FI.pdf
Télécharger
Tietolehti_Laiteliitinpistorasia_FI.pdf
C003-32-6
Télécharger
Tietolehti_Magneettikela Tyyppi BDA_FI.pdf
BDA08024CS
Télécharger

ZIP
Data Sheets
3
Podatkovni list_3/2-putni elektromagnetski ventil Serija 31A_HR.pdf
Télécharger
Podatkovni list_Magnetska zavojnica Tip BDA_HR.pdf
BDA08024CS
Télécharger
Podatkovni list_Utičnica za uređaj_HR.pdf
C003-32-6
Télécharger

ZIP
Adatlapok
4
Adatlap_3/2- es mágnesszelep sorozat 31A_HU.pdf
Télécharger
Adatlap_3/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel_HU.pdf
Télécharger
Adatlap_mágnestekercs típus BDA_HU.pdf
BDA08024CS
Télécharger
Adatlap_stekker_HU.pdf
C003-32-6
Télécharger
Szerelési és kezelési útmutatók
1
Összeszerelési és kezelési útmutató_3/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel_HU.pdf
Télécharger
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_mágnestekercs típus BDA_HU.pdf
BDA08024CS
Télécharger

ZIP
Data Sheets
3
Scheda tecnica_Bobina magnetica Tipo BDA_IT.pdf
BDA08024CS
Télécharger
Scheda tecnica_Presa per apparecchi_IT.pdf
C003-32-6
Télécharger
Scheda tecnica_Valvola solenoide 3/2 vie Serie 31A_IT.pdf
Télécharger

ZIP
Data Sheets
3
Datablad_3/2-veis magnetventil Serie 31A_NB_NO.pdf
Télécharger
Datablad_Apparatkontakt_NB_NO.pdf
C003-32-6
Télécharger
Datablad_Magnetspole Type BDA_NB_NO.pdf
BDA08024CS
Télécharger

ZIP
Data Sheets
3
Datasheet_3/2-weg magneetventiel Serie 31A_NL.pdf
Télécharger
Datasheet_Apparaatcontactdoos_NL.pdf
C003-32-6
Télécharger
Datasheet_Magneetspoel Type BDA_NL.pdf
BDA08024CS
Télécharger

ZIP
Karty katalogowe
4
Arkusz danych_3/2-drogowe zawory elektromagnetyczne - sterowanie bezpośrednie_PL.pdf
Télécharger
Arkusz danych_3/2-drogowy zawór elektromagnetyczny Seria 31A_PL.pdf
Télécharger
Arkusz danych_cewka elektromagnetyczna typ BDA_PL.pdf
BDA08024CS
Télécharger
Arkusz danych_wtyczka_PL.pdf
C003-32-6
Télécharger
Instrukcje montażu i obsługi
1
Instrukcja montażu i obsługi_3/2-drogowe zawory elektromagnetyczne - sterowanie bezpośrednie_PL.pdf
Télécharger
Deklaracje zgodności
1
Deklaracja zgodności_cewka elektromagnetyczna typ BDA_PL.pdf
BDA08024CS
Télécharger

ZIP
Data Sheets
3
Fișă de date_Bobină solenoid tip BDA_RO.pdf
BDA08024CS
Télécharger
Fișă de date_Supapă solenoidală cu 3/2 căi serie 31A_RO.pdf
Télécharger
Fișă de date_conector_RO.pdf
C003-32-6
Télécharger

ZIP
Podatkovni listi
4
Podatkovni list_3/2-potni magnetni ventil serija 31A_SL.pdf
Télécharger
Podatkovni list_3/2-potni magnetni ventili - direktno krmiljeni_SL.pdf
Télécharger
Podatkovni list_Magnetna tuljava Tip BDA_SL.pdf
BDA08024CS
Télécharger
Podatkovni list_vtičnica_SL.pdf
C003-32-6
Télécharger
Navodila za montažo in uporabo
1
Navodila za montažo in uporabo_3/2-potni magnetni ventili - direktno krmiljeni_SL.pdf
Télécharger
Izjave o skladnosti
1
Izjava o skladnosti_Magnetna tuljava Tip BDA_SL.pdf
BDA08024CS
Télécharger

ZIP
Data Sheets
4
Tehnički list_3/2 elektromagnetni ventil serije 31A_SRLATIN.pdf
Télécharger
Tehnički list_3/2 elektromagnetni ventili - direktno upravljani_SRLATIN.pdf
Télécharger
Tehnički list_konektor_SRLATIN.pdf
C003-32-6
Télécharger
Tehnički list_namotaj tip BDA_SRLATIN.pdf
BDA08024CS
Télécharger
Assembly and Operating Instructions
1
Uputstvo za montažu i upotrebu_3/2 elektromagnetni ventili - direktno upravljani_SRLATIN.pdf
Télécharger
Declarations of Conformity
1
Deklaracija o usklađenosti_namotaj tip BDA_SRLATIN.pdf
BDA08024CS
Télécharger

ZIP
Data Sheets
3
Datablad_3/2-vägs magnetventil Serie 31A_SV.pdf
Télécharger
Datablad_Apparatuttag_SV.pdf
C003-32-6
Télécharger
Datablad_Magnetspole Typ BDA_SV.pdf
BDA08024CS
Télécharger
Électrovanne 3/2 voies 31A3FV15-U
31A3FV15-U x 1.0
Électrovanne 3/2 voies 31A3FV15-U
Électrovanne 3/2 voies Série 31A; à commande directe; Corps Laiton; Tube de guidage Acier inoxydable monobloc; Joint d’étanchéité FKM; Température du fluide -10...+120°C; Fonction universelle (Raccordement de pression au choix); Bobine standard BDA; Largeur de connecteur 32mm; G 1/8"; DN 1,5/1,5mm; Pression AC/DC 0-10bar; Longueur de construction 40mm
Ajouter au panier
