Électrovanne 2/2 voies Série 21PW Store
  1. Produits
  2. Robinetterie
  3. Électrovannes pour liquides et gaz
  4. Électrovannes 2/2 voies – pilotées (précommandées)
  5. Électrovanne 2/2 voies Série 21PW
  6. 21PW4F0T120-BDA08024CS-C003-32-6

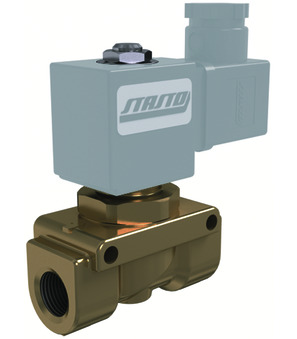

21PW4F0T120-BDA08024CS-C003-32-6

21PW4F0T120-BDA08024CS-C003-32-6

21PW4F0T120
Électrovanne 2/2 voies Série 21PW; piloté indirectement; Soupape de décharge de compresseur; Corps Laiton; Tube de guidage en acier inoxydable avec hexagone en laiton brasé; Joint d’étanchéité PTFE/FKM; Température du fluide -10...+120°C; Largeur de connecteur 32mm; G 1/2"; DN 12mm; Pression AC 0,5-18bar; Pression DC 0,5-18bar; Fonction NO; Longueur de construction 67mm; Bobine standard BDA
BDA08024CS
Bobine électromagnétique Type BDA; Standard; Largeur de connecteur 32mm; Tension 24VDC
C003-32-6
Prise d’appareil; Largeur de connecteur 32mm; Standard; Tension 0...250VAC/DC

Entrez le numéro : 84812090
Pays d'origine : Italie
Poids: 0.59 kg
Numéro d'article court : 21PW4F0T120BDA08024CSC003326
https://www.stasto.com/web/image/product.template/192893/image_1920?unique=0b4fc07

21PW4F0T120
2/2-potni magnetni ventil serija 21PW; predkrmiljenje; kompresorski razbremenilni ventil; telo medenina; vodilna cev iz nerjavečega jekla s spojnim šestkotnikom izdelanim iz medenine; tesnilo PTFE/FKM; temperatura medija -10...+120°C; širina vtiča 32mm; G 1/2"; DN 12mm; tlak AC 0,5-18bar; tlak DC 0,5-18bar; funkcija NO; dolžina 67mm; standardna tuljava BDA
BDA08024CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 24VDC
C003-32-6
vtičnica; širina vtiča 32mm; Standard; napetost 0...250VAC/DC

147,80 € 147.8 EUR 147,80 €

price on request

  • Filetage femelle
  • DN
  • Longueur de construction
  • Fonction
  • Largeur de connecteur
  • Version
  • Tension
  • Type de tension
  • Pression AC
  • Pression DC
  • Bobine
  • Homologation

Cette combinaison n'existe pas.

Disponibilité:
Contactez-nous

Partager

<<Abmessung>>
Filetage femelle G 1/2"
DN 12 mm
Longueur de construction 67 mm
<<Funktion>>
Fonction NO
Types of construction
Largeur de connecteur 32 mm
<<Ausführung>>
Version Standard
Electrical figures
Tension 24VDC
Type de tension DC
<<Druck>>
Pression AC 0,5...18 bar
Pression DC 0,5...18 bar
<<Eigenschaften>>
Bobine BDA
Homologation CE
