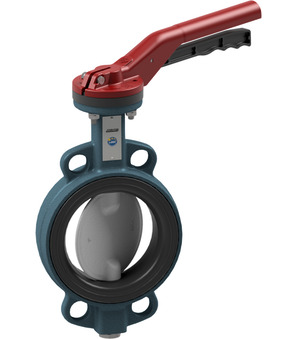

Sulkuventtiili käsivivulla BUW6-100-DUE-L

Sulkuventtiili käsivivulla BUW6-100-DUE-L

Sulkuventtiili käsivivulla Sarja BUW6-DE-L; Väli-laippamalli; Asennuspituus mukaisesti EN558−1R20; Runko GGG40 epoksipinnoitettu; Levy Sinkitty teräs; Akseli 1.4016; Mansetti EPDM; Laipan nimellispaine PN10/16/ANSI150; Väliaineen lämpötila -10...+130°C; Painealue 0...16bar; DN 100mm; Asennuspituus 52mm

Syötä numero: 84818085
Alkuperämaa: Italia
Paino: 5.8 kg
Lyhyt tuotenumero: BUW6100DUEL
https://www.stasto.com/web/image/product.template/88299/image_1920?unique=77a8cb1

Absperrklappe mit Handhebel Serie BUW6-DE-L; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10/16/ANSI150; Mediumstemperatur -10...+130°C; Druckbereich 0...16bar; DN 100mm; Einbaulänge 52mm; Scheibe Stahl verzinkt

183,00 € 183.0 EUR 183,00 €

price on request

  • DN
  • Asennuspituus
  • Painealue
  • Levy

Tätä yhdistelmää ei ole olemassa.

Saatavuus:
Ota yhteyttä

Jaa

<<Abmessung>>
DN 100 mm
Asennuspituus 52 mm
<<Druck>>
Painealue 0...16 bar
<<Materialien>>
Levy Sinkitty teräs

Tietolomakkeet, ohjeet, 3D-tiedostot ja sertifikaatit...

Sinun kielelläsi
ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili käsivivulla Sarja BUW6-DE-L_FI.pdf
Lataa
CAD / 3D
1
CADSTEP_BUW6100DUEL.stp
Lataa

ZIP
Datové listy
1
Datový list_uzavírací klapka s ruční pákou série BUW6-DE-L_CS.pdf
Lataa
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s ruční pákou série BUW6-DE-L_CS.pdf
Lataa
Prohlášení o shodě
1
Prohlášení o shodě_uzavírací klapka s ruční pákou série BUW6-DE-L_CS.pdf
Lataa

ZIP
Data Sheets
1
Datablad_Spjældventil med håndgreb Serie BUW6-DE-L_DA_DK.pdf
Lataa

ZIP
Datenblätter
1
Datenblatt_Absperrklappe mit Handhebel Serie BUW6-DE-L_DE.pdf
Lataa
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Handhebel Serie BUW6-DE-L_DE.pdf
Lataa
Konformitätserklärungen
1
Konformitätserklärung_Absperrklappe mit Handhebel Serie BUW6-DE-L_DE.pdf
Lataa

ZIP
Data Sheets
1
Δελτίο δεδομένων_Βαλβίδα πεταλούδας απομόνωσης με χειρομοχλό Σειρά BUW6-DE-L_EL_GR.pdf
Lataa

ZIP
Data Sheets
1
Data sheet_Butterfly valve with hand lever Series BUW6-DE-L_EN.pdf
Lataa
Assembly and Operating Instructions
1
Assembly instruction_Butterfly valve with hand lever Series BUW6-DE-L_EN.pdf
Lataa
Declarations of Conformity
1
Declaration of conformity_Butterfly valve with hand lever Series BUW6-DE-L_EN.pdf
Lataa

ZIP
Assembly and Operating Instructions
1
Ficha técnica_Válvula de mariposa con palanca manual Serie BUW6-DE-L_ES.pdf
Lataa

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec levier manuel Série BUW6-DE-L_FR.pdf
Lataa

ZIP
Data Sheets
1
Podatkovni list_Zaporni leptir ventil s ručicom Serija BUW6-DE-L_HR.pdf
Lataa

ZIP
Adatlapok
1
Adatlap_pillangószelep kézikarral sorozat BUW6-DE-L_HU.pdf
Lataa
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pillangószelep kézikarral sorozat BUW6-DE-L_HU.pdf
Lataa
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pillangószelep kézikarral sorozat BUW6-DE-L_HU.pdf
Lataa

ZIP
Assembly and Operating Instructions
1
Scheda tecnica_Serranda di intercettazione con leva manuale Serie BUW6-DE-L_IT.pdf
Lataa

ZIP
Data Sheets
1
Datablad_Spjeldventil med håndspak Serie BUW6-DE-L_NB_NO.pdf
Lataa

ZIP
Data Sheets
1
Datasheet_Vlinderklep met handhendel Serie BUW6-DE-L_NL.pdf
Lataa

ZIP
Karty katalogowe
1
Arkusz danych_przepustnica z dźwignią ręczną Seria BUW6-DE-L_PL.pdf
Lataa
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z dźwignią ręczną Seria BUW6-DE-L_PL.pdf
Lataa
Deklaracje zgodności
1
Deklaracja zgodności_przepustnica z dźwignią ręczną Seria BUW6-DE-L_PL.pdf
Lataa

ZIP
Assembly and Operating Instructions
1
Fișă de date_Supapă fluture cu pârghie manuală serie BUW6-DE-L_RO.pdf
Lataa

ZIP
Podatkovni listi
1
Podatkovni list_Zaporna loputa z ročico serija BUW6-DE-L_SL.pdf
Lataa
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa z ročico serija BUW6-DE-L_SL.pdf
Lataa
Izjave o skladnosti
1
Izjava o skladnosti_Zaporna loputa z ročico serija BUW6-DE-L_SL.pdf
Lataa

ZIP
Data Sheets
1
Tehnički list_leptir ventil sa ručnom polugom serije BUW6-DE-L_SRLATIN.pdf
Lataa
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa ručnom polugom serije BUW6-DE-L_SRLATIN.pdf
Lataa
Declarations of Conformity
1
Deklaracija o usklađenosti_leptir ventil sa ručnom polugom serije BUW6-DE-L_SRLATIN.pdf
Lataa

ZIP
Data Sheets
1
Datablad_Spjällventil med handspak Serie BUW6-DE-L_SV.pdf
Lataa
BUW6-100-DUE-B x 1.0
Läppäventtiili vapaalla akselinpäällä BUW6-100-DUE-B
Läppäventtiili vapaalla akselinpäällä Sarja BUW6-DE-B, BUW1-DE-B, BUWC-DE-B, BUWZ-DE-B; Väli-laippamalli; Asennuspituus mukaisesti EN558−1R20; Runko GGG40 epoksipinnoitettu; Akseli 1.4016; Mansetti EPDM; Väliaineen lämpötila -10...+130°C; DN 100mm; Asennuspituus 52mm; Levy Sinkitty teräs; Painealue 0…16bar; Laippa PN10/16/ANSI150
Lisää koriin
HLBU-040100-A
HLBU-040100-A x 1.0
HLBU-040100-A
Käsivipu; Materiaali Alumiini; sopii varten Sarja BUW6, BUW2, BUW4, BULG ja BULC; DN 40;50;65;80;100mm
