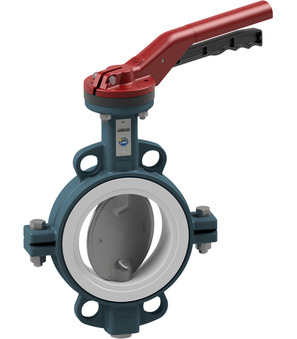

Sulkuventtiili käsivivulla BUW4-125-DSTS-L

Sulkuventtiili käsivivulla BUW4-125-DSTS-L

Sulkuventtiili käsivivulla Sarja BUW4-DSTS-L; Väli-laippamalli; Asennuspituus mukaisesti EN558−1R20; Runko GGG40 epoksipinnoitettu; Levy ja Akseli 1.4408; Mansetti PTFE/silikoni; Laipan nimellispaine PN10/16/ANSI150; Väliaineen lämpötila -10...+190°C; Painealue 0...10bar; DN 125mm; Asennuspituus 56mm

Syötä numero: 84818085
Alkuperämaa: Italia
Paino: 9.45 kg
Lyhyt tuotenumero: BUW4125DSTSL
https://www.stasto.com/web/image/product.template/88191/image_1920?unique=eb0e722

Absperrklappe mit Handhebel Serie BUW4-DSTS-L; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe und Welle 1.4408; Manschette PTFE/Silikon; Flanschnenndruck PN10/16/ANSI150; Mediumstemperatur -10...+190°C; Druckbereich 0...10bar; DN 125mm; Einbaulänge 56mm

1 006,22 € 1006.22 EUR 1 006,22 €

price on request

  • DN
  • Asennuspituus
  • Painealue

Tätä yhdistelmää ei ole olemassa.

Saatavuus:
Ota yhteyttä

Jaa

<<Abmessung>>
DN 125 mm
Asennuspituus 56 mm
<<Druck>>
Painealue 0...10 bar
