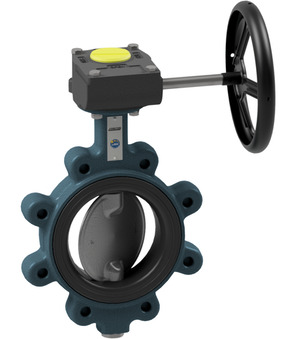

Sulkuventtiili käsivaihteella BULC-400-DSE-G

Sulkuventtiili käsivaihteella BULC-400-DSE-G

Sulkuventtiili käsivaihteella Sarja BULC-G; Laippaliitäntäversio; Asennuspituus mukaisesti EN558−1R20; Runko GGG40 epoksipinnoitettu; Levy 1.4408; Akseli 1.4016; Mansetti EPDM; Laipan nimellispaine PN10; Väliaineen lämpötila -10...+130°C; Painealue 0...10bar; DN 400mm; Asennuspituus 102mm

Syötä numero: 84818085
Alkuperämaa: Italia
Paino: 108.222 kg
Lyhyt tuotenumero: BULC400DSEG
https://www.stasto.com/web/image/product.template/88053/image_1920?unique=b9bbba7

Absperrklappe mit Handgetriebe Serie BULC-G; Abflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10; Mediumstemperatur -10...+130°C; Druckbereich 0...10bar; DN 400mm; Einbaulänge 102mm

3 487,40 € 3487.4 EUR 3 487,40 €

price on request

  • DN
  • Asennuspituus

Tätä yhdistelmää ei ole olemassa.

Saatavuus:
Ota yhteyttä

Jaa

DN 400 mm
Asennuspituus 102 mm

Tietolomakkeet, ohjeet, 3D-tiedostot ja sertifikaatit...

Sinun kielelläsi
ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili käsivaihteella Sarja BULC-G_FI.pdf
Lataa
CAD / 3D
1
CADSTEP_BULC400DSEG.stp
Lataa

ZIP
Datové listy
1
Datový list_uzavírací klapka s ruční převodovkou série BULC-G_CS.pdf
Lataa
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s ruční převodovkou série BULC-G_CS.pdf
Lataa

ZIP
Data Sheets
1
Datablad_Spjældventil med håndgear Serie BULC-G_DA_DK.pdf
Lataa

ZIP
Datenblätter
1
Datenblatt_Absperrklappe mit Handgetriebe Serie BULC-G_DE.pdf
Lataa
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Handgetriebe Serie BULC-G_DE.pdf
Lataa

ZIP
Data Sheets
1
Δελτίο δεδομένων_Βαλβίδα πεταλούδας απομόνωσης με χειροκίνητο μειωτήρα ταχυτήτων Σειρά BULC-G_EL_GR.pdf
Lataa

ZIP
Assembly and Operating Instructions
2
Assembly instruction_Butterfly valve with manual gear box Series BULC-G_EN.pdf
Lataa
Data sheet_Butterfly valve with manual gear box Series BULC-G_EN.pdf
Lataa

ZIP
Assembly and Operating Instructions
1
Ficha técnica_Válvula de mariposa con reductor manual Serie BULC-G_ES.pdf
Lataa

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec réducteur manuel Série BULC-G_FR.pdf
Lataa

ZIP
Data Sheets
1
Podatkovni list_Zaporni leptir ventil s ručnim reduktorom Serija BULC-G_HR.pdf
Lataa

ZIP
Adatlapok
1
Adatlap_pillangószelep kézi forgatókerékkel sorozat BULC-G_HU.pdf
Lataa
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pillangószelep kézi forgatókerékkel sorozat BULC-G_HU.pdf
Lataa

ZIP
Assembly and Operating Instructions
1
Scheda tecnica_Serranda di intercettazione con riduttore manuale Serie BULC-G_IT.pdf
Lataa

ZIP
Data Sheets
1
Datablad_Avstengningsspjeldventil med håndgir Serie BULC-G_NB_NO.pdf
Lataa

ZIP
Data Sheets
1
Datasheet_Vlinderklep met handbediening Serie BULC-G_NL.pdf
Lataa

ZIP
Karty katalogowe
1
Arkusz danych_przepustnica z przekładnią Seria BULC-G_PL.pdf
Lataa
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z przekładnią Seria BULC-G_PL.pdf
Lataa

ZIP
Assembly and Operating Instructions
1
Fișă de date_Supapă fluture cu cutie de viteze manuală serie BULC-G_RO.pdf
Lataa

ZIP
Podatkovni listi
1
Podatkovni list_Zaporna loputa z ročnim polžastim pogonom serija BULC-G_SL.pdf
Lataa
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa z ročnim polžastim pogonom serija BULC-G_SL.pdf
Lataa

ZIP
Data Sheets
1
Tehnički list_leptir ventil sa ručnom menjačkom kutijom serije BULC-G_SRLATIN.pdf
Lataa
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa ručnom menjačkom kutijom serije BULC-G_SRLATIN.pdf
Lataa

ZIP
Data Sheets
1
Datablad_Spjällventil med handväxel Serie BULC-G_SV.pdf
Lataa
BULC-400-DSE-B x 1.0
Läppäventtiili vapaalla akselinpäällä BULC-400-DSE-B
Läppäventtiili vapaalla akselinpäällä Sarja BUL1-DSE-B, BULA-DSE-B, BULG-DSE-B, BULC-DSE-B, BULY-DSE-B; Laippaliitäntäversio; Asennuspituus mukaisesti EN558−1R20; Runko GGG40 epoksipinnoitettu; Levy 1.4408; Akseli 1.4016; Mansetti EPDM; Väliaineen lämpötila -10...+130°C; DN 400mm; Asennuspituus 102mm; Painealue 0…10bar; Laipan nimellispaine PN10
Lisää koriin
GB02-12/4012-01
GB02-12/4012-01 x 1.0
GB02-12/4012-01
Vaihteisto; Runko harmaa valurauta; Kotelointiluokka IP67; ATEX Vyöhyke 1/21; Vääntömomentti 2000Nm; Laippa ISO5211 F12; Halkaisija/Sulkukiila 40/12mm
Lisää koriin
