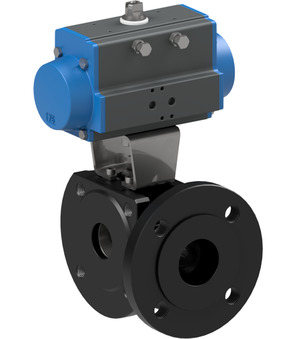

Laippakuulaventtiili paineilmatoimisella kääntötoimilaitteella BAMA-100-CITV-S0

Laippakuulaventtiili paineilmatoimisella kääntötoimilaitteella BAMA-100-CITV-S0

Laippakuulaventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAMA, BAUA; 3-tieversio; kaksivaippaisesti tiivistävä; Paineensyöttö vain edestä; Laippa PN16; Runko Teräs; Palloventtiili 1.4301; Tiivisteet PTFE/FKM; pienennetty läpikulku; yksitoiminen toimilaite; Ohjauspaine 5,5...8bar; Väliaineen lämpötila -10...+160°C; Painealue 0...16bar; Nimellishalkaisija 100mm; Läpivienti 76mm; Asennuspituus 152mm; Toimilaite PAS1255; Palloreikä L

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA
Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA
Syötä numero: 84818081
Alkuperämaa: Italia Made in Europe
Paino: 55.5 kg
Lyhyt tuotenumero: BAMA100CITVS0
https://www.stasto.com/web/image/product.template/87138/image_1920?unique=d975ddd

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA; 3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; reduzierter Durchgang; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C; Druckbereich 0...16bar; Nennweite 100mm; Durchgang 76mm; Einbaulänge 152mm; Antrieb PAS1255; Kugelbohrung L

2 849,10 € 2849.1 EUR 2 849,10 €

price on request

alv 0 %
  • Venttiililiitäntä Namur
  • DN
  • Asennuspituus
  • Läpivienti
  • Liittimen leveys
  • Palloreikä
  • Rakenne
  • Jännite
  • Kela
  • Toimilaite

Tätä yhdistelmää ei ole olemassa.

Saatavuus:
See availability
Ota yhteyttä

Tekniset tiedot

Painealue 0...16bar
DN 100 mm
Läpivienti 76 mm
Asennuspituus 152 mm
Kaikki tekniset tiedot (5)
Asiakirjat
Tietolehdet, piirustukset ja CAD-tiedostot
Painealue 0...16bar
DN 100 mm
Läpivienti 76 mm
Asennuspituus 152 mm
Palloreikä L

BAMA-100-CITV-S0

Asiakirjat

2 Asiakirjat 18 Kielet

Czech / Čeština
ZIP

Tekniset tietolehdet

1

CAD / 3D

1
Danish / Dansk
ZIP

Tekniset tietolehdet

1

CAD / 3D

1
German / Deutsch
ZIP

Tekniset tietolehdet

1

CAD / 3D

1
Greek / Ελληνικά
ZIP

Tekniset tietolehdet

1

CAD / 3D

1
English
ZIP

Tekniset tietolehdet

1

CAD / 3D

1
Spanish / Español
ZIP

Tekniset tietolehdet

1

CAD / 3D

1
Finnish / Suomi
ZIP

Tekniset tietolehdet

1

CAD / 3D

1
French / Français
ZIP

Tekniset tietolehdet

1

CAD / 3D

1
Croatian / hrvatski jezik
ZIP

Tekniset tietolehdet

1

CAD / 3D

1
Hungarian / Magyar
ZIP

Tekniset tietolehdet

1

CAD / 3D

1
Italian / Italiano
ZIP

Tekniset tietolehdet

1

CAD / 3D

1
Norwegian Bokmål / Norsk bokmål
ZIP

Tekniset tietolehdet

1

CAD / 3D

1
Dutch / Nederlands
ZIP

Tekniset tietolehdet

1

CAD / 3D

1
Polish / Język polski
ZIP

Tekniset tietolehdet

1

CAD / 3D

1
Romanian / română
ZIP

Tekniset tietolehdet

1

CAD / 3D

1
Slovenian / slovenščina
ZIP

Tekniset tietolehdet

1

CAD / 3D

1
Serbian (Latin) / srpski
ZIP

Tekniset tietolehdet

1

CAD / 3D

1
Swedish / Svenska
ZIP

Tekniset tietolehdet

1

CAD / 3D

1
Laippakuulaventtiili 776000-100
776000-100 x 1.0 kpl.
Laippakuulaventtiili 776000-100
Laippakuulaventtiili Sarja 776000, 776001; 3-tieversio; kaksivaippaisesti tiivistävä; Paineensyöttö vain edestä; pienennetty läpikulku; Laippa PN16; Runko Teräs; Palloventtiili 1.4301; Tiivisteet PTFE/FKM; Painealue 0...16bar; Väliaineen lämpötila -10...+160°C; Nimellishalkaisija 100mm; Läpivienti 76mm; Asennuspituus 152mm; Palloreikä L
Pneumaattinen kääntötoimilaite PAS1255
PAS1255 x 1.0 kpl.
Pneumaattinen kääntötoimilaite PAS1255
Pneumaattinen kääntötoimilaite Sarja PAS; ATEX II 2 G/D; yksitoiminen; Kääntökulma 90°; mukaisesti ISO 5211/NAMUR; Käyttöpainealue maks. 8bar; Halkaisija 125mm; Laippa ISO5211 F07/F10; sisäneliökantti 22mm; Vääntömomentti 5,5 barin paineella 88,1Nm
RI3005 x 1.0 kpl.
RI3005
Asennussarja varten Palloventti; F10-F10/F07; Pultti 22-18
Lisävarusteet
EB0X01
EB0X01
Runkomateriaali
Muovi
Merkki
STASTO
EB0X02
EB0X02
Runkomateriaali
Muovi
Merkki
STASTO
EB0X04YA
EB0X04YA
Runkomateriaali
Alumiini
Merkki
STASTO
EB0X04YA-ULCSA-01
EB0X04YA-ULCSA-01
Runkomateriaali
Alumiini
Merkki
STASTO
EB0X05
EB0X05
Rakenne
ATEX
Runkomateriaali
Muovi
Merkki
STASTO
RI4609
RI4609
Halkaisija
125 mm
RI4623
RI4623
Halkaisija
125 mm
RI4651
RI4651
Halkaisija
125 mm
