Laippakuulaventtiili paineilmatoimisella kääntötoimilaitteella Sarja BADA Store
  1. Tuotteet
  2. Venttiilit
  3. Palloventtiilit – automaattiset
  4. Laippakuulaventtiilit – pneumaattiset
  5. Laippakuulaventtiili paineilmatoimisella kääntötoimilaitteella Sarja BADA
  6. BADA-150-SSTV-D0-ABS52-C001-03-C002-31-6-EB0X01

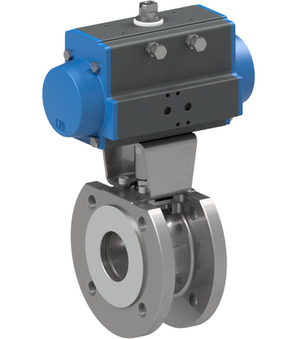

BADA-150-SSTV-D0-ABS52-C001-03-C002-31-6-EB0X01

BADA-150-SSTV-D0-ABS52-C001-03-C002-31-6-EB0X01

BADA-150-SSTV-D0
Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BADA; prirobnica PN16; ohišje, krogla 1.4401; tesnila PTFE/FKM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; območje tlaka 0...16bar; nazivna širina 150mm; Vgradna dolžina 232mm; Pogon PAD125
ABS52
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-Wege-NAMUR-Impulsmagnetventil (NM52W2S-TP); Pogon PAD052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC
EB0X01
Montažna škatla z mejnimi stikali; IP65; 2 mikrostikali; primerno za pogone PAD/PAS052-270; Moč preklapljanja 4A/250VAC-1A/24VDC; Tip stikala Crouzet 831613; Kontaktni material srebro-nikelj; Material ohišja umetna masa

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Syötä numero: 84818081
Alkuperämaa: Italia
Paino: 76.178 kg
Lyhyt tuotenumero: BADA150SSTVD0ABS52C00103C002316EB0X01
https://www.stasto.com/web/image/product.template/226274/image_1920?unique=bcfc56d

BADA-150-SSTV-D0
Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BADA; prirobnica PN16; ohišje, krogla 1.4401; tesnila PTFE/FKM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; območje tlaka 0...16bar; nazivna širina 150mm; Vgradna dolžina 232mm; Pogon PAD125
ABS52
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-Wege-NAMUR-Impulsmagnetventil (NM52W2S-TP); Pogon PAD052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC
EB0X01
Montažna škatla z mejnimi stikali; IP65; 2 mikrostikali; primerno za pogone PAD/PAS052-270; Moč preklapljanja 4A/250VAC-1A/24VDC; Tip stikala Crouzet 831613; Kontaktni material srebro-nikelj; Material ohišja umetna masa

5 453,19 € 5453.19 EUR 5 453,19 €

price on request

  • Asennusliitäntä VDI/VDE 3845
  • Asennusliitäntä 2 VDI/VDE 3845
  • Venttiililiitäntä Namur
  • DN
  • Asennuspituus
  • Toiminto
  • Liittimen leveys
  • Kytkintyyppi
  • Rakenne
  • Jännite
  • Kytkentäteho
  • Painealue
  • Kosketinmateriaali
  • Runkomateriaali
  • Kela
  • Toimilaite
  • Toimilaite 2

Tätä yhdistelmää ei ole olemassa.

Saatavuus:
Ota yhteyttä

Jaa

<<Abmessung>>
Asennusliitäntä VDI/VDE 3845 80x30x20
Asennusliitäntä 2 VDI/VDE 3845 80x30x30
Venttiililiitäntä Namur 1/4"
DN 150 mm
Asennuspituus 232 mm
Types of construction
Liittimen leveys 22
Kytkintyyppi Crouzet 831613
<<Ausführung>>
Rakenne Vakio
Electrical figures
Jännite 24VDC / 48V/50-60Hz
Kytkentäteho 4A/250VAC-1A/24VDC
<<Druck>>
Painealue 0...16 bar
<<Materialien>>
Kosketinmateriaali Hopea-nikkeli
Runkomateriaali Muovi
<<Eigenschaften>>
Kela C001
Toimilaite PAD125
