2/2-tie magneettiventtiili Sarja 21PW Store
  1. Tuotteet
  2. Venttiilit
  3. Magneettiventtiilit nesteille ja kaasuille
  4. 2/2-tie magneettiventtiilit – esiohjattu
  5. 2/2-tie magneettiventtiili Sarja 21PW
  6. 21PW4K0T120-GDV-GDV14110AY-C003-32-LV-1

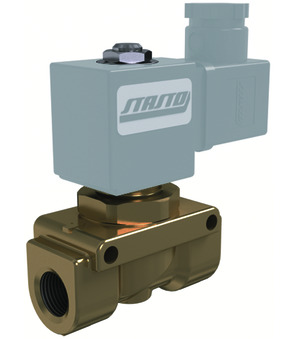

21PW4K0T120-GDV-GDV14110AY-C003-32-LV-1

21PW4K0T120-GDV-GDV14110AY-C003-32-LV-1

21PW4K0T120-GDV
2/2-tie magneettiventtiili Sarja 21PW; esiohjattu; Kompressorin kevennysventtiili; Runko Messinki; Ohjausputki ruostumatonta terästä, jossa juotettu messinkinen kuusiokanta; Tiiviste PTFE/FKM; Väliaineen lämpötila -10...+120°C; Liittimen leveys 32mm; G 1/2"; DN 12mm; Paine AC 0,5-20bar; Paine DC 0,5-15bar; Toiminto NC; Asennuspituus 67mm; Vakiokela GDV
GDV14110AY
Magneettikela Tyyppi GDV/GDH; korkeammille paineille/lämpötiloille; Liittimen leveys 32mm; Jännite 110V/50Hz,120V/60Hz; Hyväksyntä CSA/UL/VDE
C003-32-LV-1
Laiteliitinpistorasia; Liittimen leveys 32mm; sisäänrakennetulla keltaisella LEDillä ja VDR:llä; Jännite 230VAC/DC

Syötä numero: 84812090
Alkuperämaa: Italia
Paino: 0.83 kg
Lyhyt tuotenumero: 21PW4K0T120GDVGDV14110AYC00332LV1
https://www.stasto.com/web/image/product.template/192879/image_1920?unique=d588001

21PW4K0T120-GDV
2/2-potni magnetni ventil serija 21PW; predkrmiljenje; kompresorski razbremenilni ventil; telo medenina; vodilna cev iz nerjavečega jekla s spojnim šestkotnikom izdelanim iz medenine; tesnilo PTFE/FKM; temperatura medija -10...+120°C; širina vtiča 32mm; G 1/2"; DN 12mm; tlak AC 0,5-20bar; tlak DC 0,5-15bar; funkcija NC; dolžina 67mm; standardna tuljava GDV
GDV14110AY
Magnetna tuljava Tip GDV/GDH; za višje tlake/temperature; širina vtiča 32mm; napetost 110V/50Hz,120V/60Hz; certifikat CSA/UL/VDE
C003-32-LV-1
vtičnica; širina vtiča 32mm; z vgrajeno LED-rumeno in VDR; napetost 230VAC/DC

203,00 € 203.0 EUR 203,00 €

price on request

  • Sisäkierre
  • DN
  • Asennuspituus
  • Toiminto
  • Liittimen leveys
  • Rakenne
  • Jännite
  • Jännitelaji
  • Paine AC
  • Paine DC
  • Kela
  • Hyväksyntä

Tätä yhdistelmää ei ole olemassa.

Saatavuus:
Ota yhteyttä

Jaa

<<Abmessung>>
Sisäkierre G 1/2"
DN 12 mm
Asennuspituus 67 mm
<<Funktion>>
Toiminto NC
Types of construction
Liittimen leveys 32 mm
<<Ausführung>>
Rakenne sisäänrakennetulla keltaisella LEDillä ja VDR:llä
Electrical figures
Jännite 110V/50Hz, 120V/60Hz
<<Druck>>
Paine AC 0,5...20 bar
Paine DC 0,5...15 bar
<<Eigenschaften>>
Kela GDV
Hyväksyntä UL/CSA/VDE
